Vibrační drátěné senzory Kingmach pro monitorování stavu konstrukce

Co měří vibrační drátový senzor v SHM

Vibrační drátový senzor převádí mechanickou změnu na změnu rezonanční frekvence napnutého drátu. Kompatibilní odečet vybudí drát, detekuje odezvu a použije kalibrační koeficienty pro výpočet napětí, tlaku, zatížení nebo jiné technické hodnoty. Frekvence je měřená veličina, takže normální kolísání odporu kabelu má menší vliv na výsledek, než může mít na nízkoúrovňový odpor nebo napěťový signál. Stále záleží na kontinuitě kabelu, stínění, ochraně proti vlhkosti a kompatibilitě odečtu.

Pro hlubší vysvětlení mechanismu snímání si přečtěte recenzi jak fungují vibrační drátěné tenzometry . Technická výhoda je nejsilnější v pomalém, dlouhodobém monitorování, kde na stabilitě a dlouhých kabelových trasách záleží více než na vysokofrekvenční dynamické odezvě. Vibrační drátový senzor není automaticky tou správnou volbou pro rychlé vibrace, velký globální pohyb nebo geometrii, která vyžaduje flexibilní, tažnou, optickou nebo satelitní dráhu měření.

Kontrola terminologie před RFQ

Nepoužívejte "vibrační drát" jako obecný název pro každý frekvenční výstup nebo digitální posuvný přístroj. Modely Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT a JMDL-32XXAT využívají principy indukční frekvenční modulace. JMDL-52XXADT používá dvě spojené indukční cívky, JMLS-22XXADT využívá mechanismus drátěného lana s odporovou konverzí a digitální komunikací a JMBD-1050 využívá určování polohy pomocí GNSS. Správná terminologie zabraňuje nesprávným odečtovým kanálům, předpokladům zapojení a kalibračním postupům.

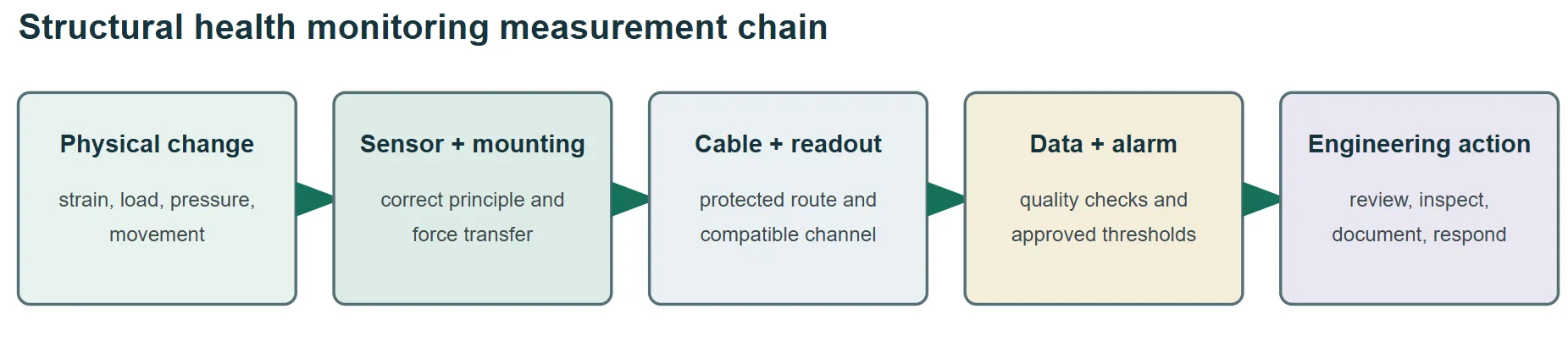

Před výběrem modelu vytvořte měřicí řetězec

Senzor je jedna vrstva systému SHM. Měřicí bod, montážní hardware, chráněná trasa kabelu, odečet nebo záznamník, komunikační spojení, software, prahové hodnoty alarmu a postup odezvy musí fungovat jako jeden řetězec. Vysoce stabilní senzor nemůže opravit nestabilní kotvu, poškozený kabel, nekompatibilní kanál, špatnou interpretaci teploty nebo prahovou hodnotu alarmu, která nemá žádný technický základ.



• Před výběrem rodiny snímačů definujte technickou otázku a fyzikální proměnnou.
• Potvrďte, že rozsah, rozlišení, opakovatelnost, teplotní chování a vzorkovací frekvence podporují rozhodnutí o poplachu.
• Specifikujte montáž, ochranu kabelů, uzemnění, přepěťovou ochranu, čtecí kanály, komunikaci, ukládání dat a přístup pro údržbu.
• Přidělte odpovědnost za základní hodnoty, schvalování prahových hodnot, kontrolu alarmů, kontrolu a uchovávání dat.

Kritéria výběru, která patří do nabídky

Osm možností sledování pohybu a kde se hodí

Následujících osm možností se objeví v Kingmach's rozsah převodníku posuvu . V rámci SHM řeší různé pohybové otázky, ale nejde o osm verzí jednoho vibračního drátového senzoru. Porovnejte princip snímání, dráhu měření, způsob instalace, výstup a požadavky na údržbu, než začnete s modely nakládat jako s náhražkami.

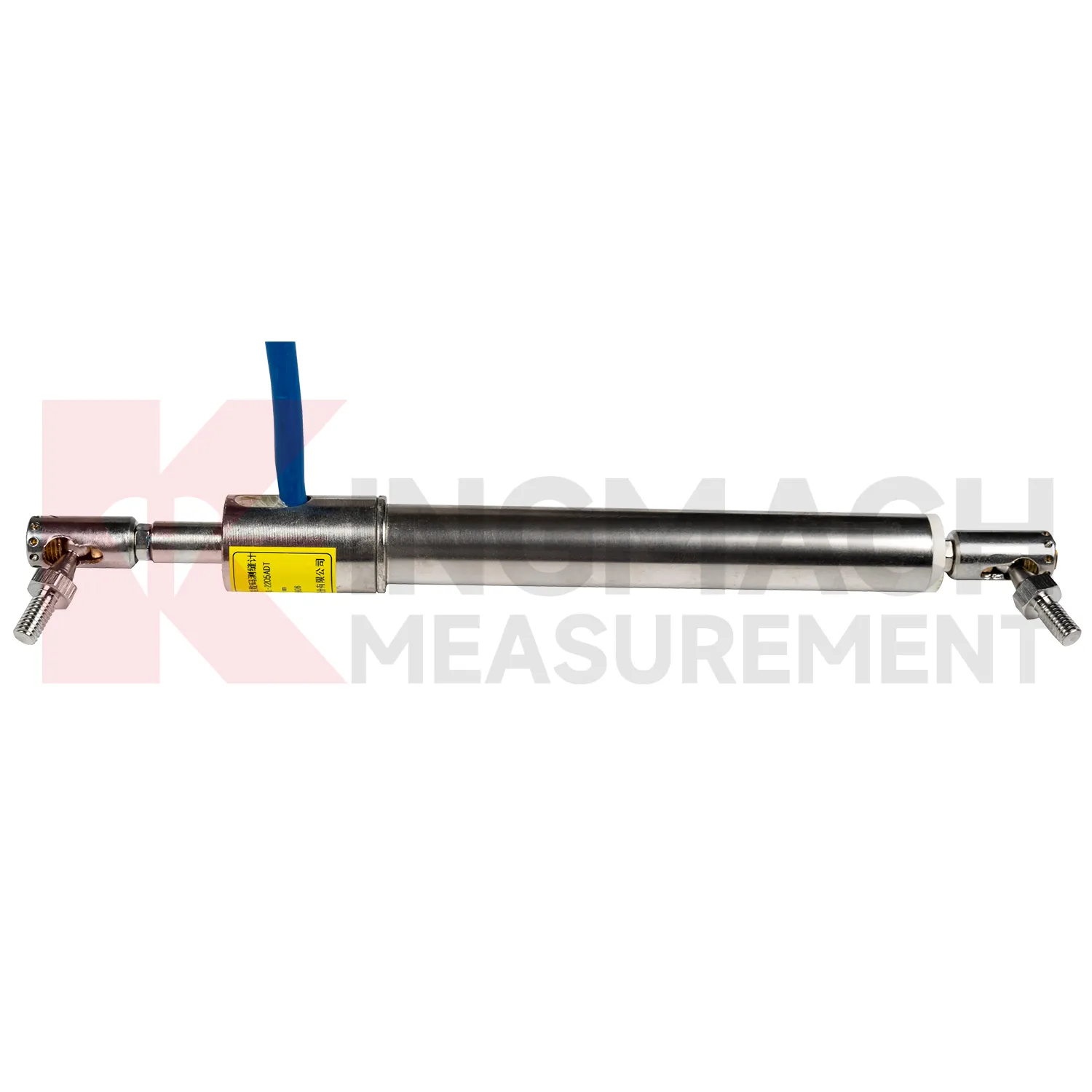

1. Inteligentní měřidlo trhlin: JMDL-22XXAT

Použijte Inteligentní měřidlo trhlin JMDL-22XXAT když inženýrskou proměnnou je změna šířky napříč trhlinou, spárou nebo dilatační spárou. Standardní možnosti rozsahu umožňují kupujícímu přizpůsobit očekávaný pohyb spíše než přijmout jednu generickou cestu. Montážní geometrie musí přenášet otvor přímo do měřidla a přitom udržovat kotvy mimo poškozený nebo uvolněný materiál. Nulový údaj by měl být zaznamenán s teplotou, stavem instalace a příslušným odkazem na výkres.

Projekt Egongyan Rail-only Bridge používal inteligentní měřidla trhlin v rámci širšího systému monitorování mostu, což ukazuje, proč by měla být data o trhlinách interpretována pomocí měření zatížení, průhybu, deformace a prostředí. Častou chybou je výběr nejmenšího rozsahu pro zdánlivou přesnost bez možnosti sezónního pohybu nebo posunu instalace. Další je montáž přes nepravidelnou trhlinu bez definování osy pohybu. Požádejte o přesný rozsah, přesnost, možnost teploty, délku kabelu, montážní příslušenství, kalibrační záznam a kompatibilní údaje. Definujte, kdo může resetovat nulu a jak bude jakékoli resetování zaznamenáno do historie monitorování.

2. Univerzální měřič objemu: JMDL-21XXAT

The JMDL-21XXAT Univerzální měřič objemu zapadá do přímého relativního pohybu mezi dvěma konstrukčními součástmi, když je směr měření jasný. Typické úkoly zahrnují pohyb dilatačního kloubu, lokální posunutí podpory a relativní pohyb přes definované rozhraní. Jeho architektura indukční frekvenční modulace a digitální funkce z něj dělají odlišnou technologii od konvenčního vibračního drátového senzoru, i když je frekvence zapojena do interního procesu měření.

Před objednáním nakreslete pevný bod, pohyblivý bod, očekávaný směr, počáteční prodloužení a plnou obálku pohybu. Zkontrolujte, zda rotace nebo příčný pohyb nemůže boční zatížení tyče nebo držáku. Obvyklou chybou je zacházet s univerzálním měřidlem jako s univerzální odpovědí, když je dráha pohybu zakřivená, příliš dlouhá, nepřístupná nebo se odkazuje na nestabilní materiál. V těchto případech může na otázku spolehlivěji odpovědět flexibilní, drátěná, vícebodová, skalní, optická nebo GNSS metoda. Než bude akceptována základní hodnota, vyžádejte si kótovaný montážní výkres a ověřte instalovanou výchozí polohu.

3. Diferenciální měřič objemu: JMDL-52XXADT

Vyberte Diferenciální výtlak JMDL-52XXADT když rozhodnutí závisí na rozdílu pohybu mezi dvěma body, jako je relativní pohyb přes kloub, segment nebo rozhraní. Dvě spojené indukční cívky reagují při pohybu tyče v opačných směrech. Diferenciální výpočet je určen ke snížení běžných vlivů prostředí, včetně vlivů souvisejících s teplotou. Tento princip činnosti nesmí být popisován jako vibrační drát.

Referenční body jsou součástí měření. Pokud se kterákoli kotva pohybuje nezávisle, výstup může být správný pro instalovanou geometrii, ale nesprávný pro technickou interpretaci. Do instalačního výkresu zahrňte tuhost konzoly, vyrovnání, počáteční polohu, tepelný pohyb, přístup a ochranu kabelu. Častou chybou je použití diferenciálního měřidla, když projekt skutečně potřebuje absolutní polohu nebo dlouhou dráhu. Před definováním alarmů potvrďte referenční rámec a očekávanou konvenci znaménka. Během uvádění do provozu aplikujte řízený pohyb v obou směrech a ověřte mapování znaménka, návratu a kanálu.

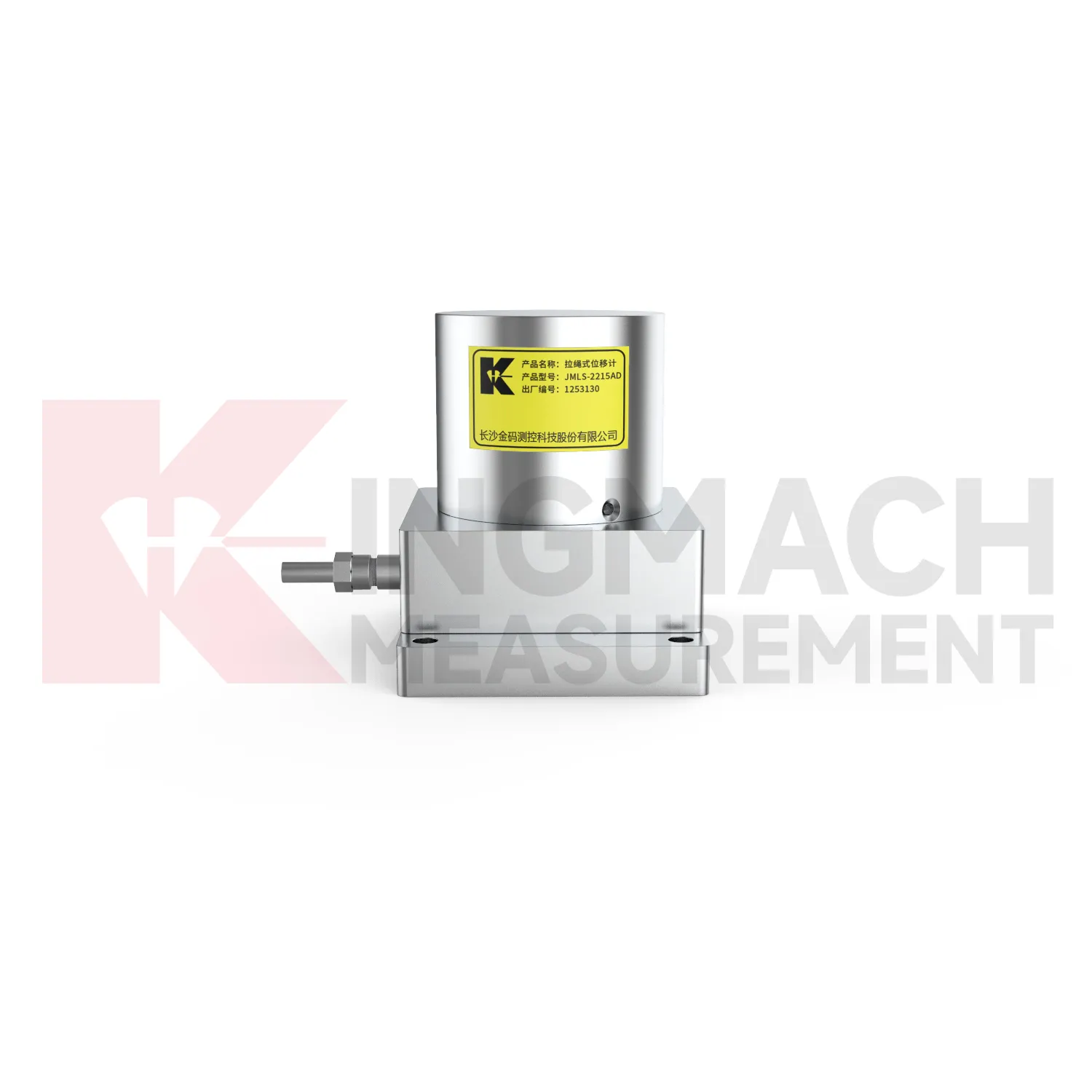

4. Snímač posunu drátěného lana: JMLS-22XXADT

The JMLS-22XXADT Snímač posunu drátěného lana převádí prodloužení nebo zatažení kabelu pomocí cívky a rotačního snímacího mechanismu. Je to užitečné, když je dráha větší nebo když tuhá měřicí tyč nemůže sledovat dostupnou dráhu. Komunikace RS485 může zjednodušit připojení ke kompatibilnímu akvizičnímu systému, ale hlavním problémem instalace zůstává trasa mechanického kabelu.

• Udržujte kabel zarovnaný se zamýšleným pohybem a chraňte jej před oděrem, zachycením, ledem, úlomky a náhodným nárazem.
• Zkontrolujte zatahovací sílu, pevnost kotvy, použitelný zdvih, geometrii ohybu, těsnění krytu, nastavení protokolu a přístup pro kontrolu.
• Nepoužívejte plný jmenovitý zdvih jako návrhový pohyb; rezervní instalace a rezerva pro extrémní události.

Častou chybou je zaměření na elektronické rozlišení a ignorování mechaniky kabelu. Špatné vyrovnání nebo nechráněná trasa může způsobit tření, prověšení nebo poškození, které žádný digitální výstup nedokáže opravit. Před uzavřením ochranného krytu ověřte směr tahu a zasouvání o celý očekávaný pohyb.

5. Flexibilní měřič objemu: JMDL-24XXAT

Použijte Flexibilní měřič objemu JMDL-24XXAT když se snímací prvek musí spíše deformovat geomříží nebo jinou vloženou výztuží, než překlenout čistou rovnou mezeru. Flexibilní prodloužení sleduje pohyb materiálu, zatímco vnitřní indukční frekvenčně modulované snímací uspořádání zabraňuje kluznému kontaktu mezi tyčí a cívkou. Díky tomu je model relevantní pro aplikace s vyztuženou zeminou, podložím, svahem a základy, kde by pevný povrchový měřič narušil dráhu měření.

Plánování instalace by mělo zahrnovat orientaci snímače, připevnění k výztuži, ochranu během umístění výplně, výstup kabelu, zatížení zhutněním, počáteční odečet a vztah mezi naměřeným prodloužením a technickým napětím. Častou chybou je zacházení s pružnou tyčí jako mechanicky nezničitelnou. Stavební zařízení, ostré ohyby, špatné upevnění nebo nekontrolované umístění výplně může poškodit sestavu nebo ji oddělit od materiálu. Před pohřbem vyžadujte prohlášení o způsobu instalace a kontrolu místa uložení. Vyfoťte připojení a kabelovou trasu, aby pozdější kontroly dat mohly potvrdit nainstalovanou geometrii.

6. Vícebodový měřič vzdálenosti: JMDL-31XXAT

The Vícebodový posuvný měřič JMDL-31XXAT odděluje pohyb v několika hloubkách v okolní skále, na svazích, v základových jámách nebo v zemi tunelu. Kotvy instalované v různých hloubkách se pomocí tyčí a ochranných trubek připojují k jednotlivým měřidlům posuvu. Porovnání bodů pomáhá inženýrovi rozlišit mělkou deformaci od hlubšího pohybu. To je informativnější než jedno povrchové čtení, když je umístění aktivní zóny nejisté.

Projekční tým by měl specifikovat hloubku a průměr vrtu, tří až pětibodové uspořádání, hloubku kotev, geologii, zálivku, délky tyčí, ochranu hlavy, vedení kabelů, pořadí instalace a základní postup. Častou chybou je výběr stejných rozestupů bodů bez ohledu na vrstvy, diskontinuity, fáze ražby nebo předpokládanou smykovou zónu. Dalším rizikem je umožnění instalace malty nebo tyče k vytvoření nechtěného spojení mezi body. Zacházejte s návrhem vrtu a záznamem o instalaci jako součást specifikace přístroje. Vyžadujte konečný plán hloubky a identifikaci instalovaného bodu, aby odpovídaly mapě kanálu zapisovače.

7. Jednobodový měřič posunu skalního podloží: JMDL-32XXAT

The JMDL-32XXAT Jednobodový měřič posunu skalního podloží měří pohyb mezi povrchovou nebo strukturální referencí a jednou hlubokou kotvou. Vyhovuje deformaci horniny v tunelu, pohybu základů hráze, pohybu svahu nebo aplikacím v základové jámě, když inženýr dokáže identifikovat smysluplnou stabilní referenční hloubku. Přístroj kombinuje snímač posunutí, tyč, kotvu, ochrannou trubku a hlavové složení, takže design vrtu a kotvy přímo ovlivňuje výsledek.

Nepředpokládejte, že hlubší automaticky znamená stabilní. Před výběrem hloubky kotvy zkontrolujte geologii, zvětrávání, spáry, podzemní vodu, vliv výkopů a očekávanou deformační zónu. Jediný bod nemůže ukázat, jak je pohyb rozložen nad kotvou; při požadavku na hloubkové profilování použijte vícebodový systém. Nejčastější chybou je nazývání hluboké kotvy „podložím“, aniž by bylo zdokumentováno, proč je to přijatelná reference. Do přejímacích dokumentů zahrňte protokoly vrtů, záznamy o injektáži, instalovanou délku a základní údaje. Pokud referenční stabilita zůstává nejistá, přidejte nezávislý průzkum nebo jiný měřicí bod pro ověření.

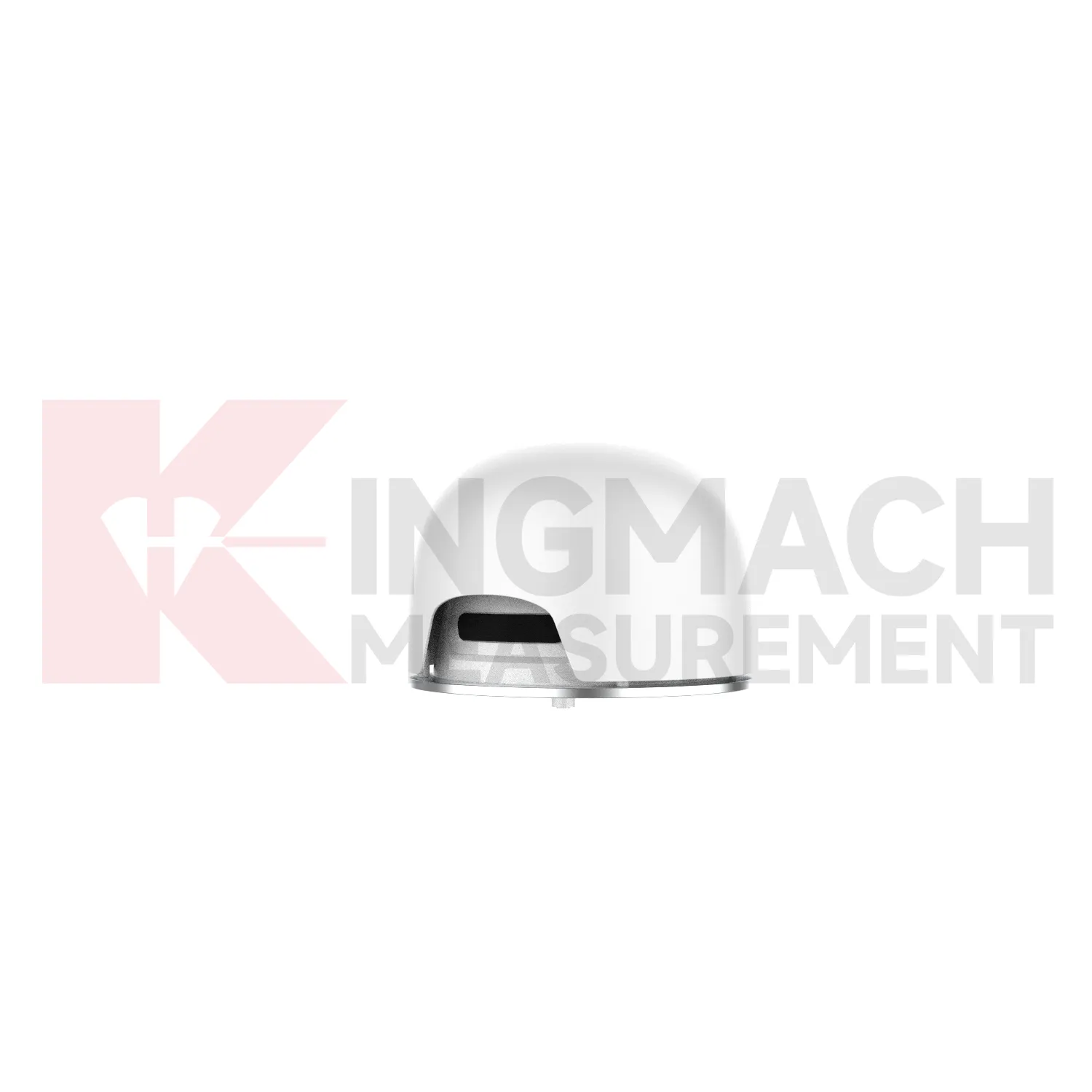

8. Monitorování posunu GNSS: JMBD-1050

Použijte JMBD-1050 GNSS monitorovací zařízení pro horizontální a vertikální změny polohy přes otevřené mosty, svahy, přehrady, doly, železnice nebo velké stavby. GNSS měří globální polohu spíše než místní otevření trhliny nebo pohyb tyče. Systém vyžaduje vhodnou polohovací architekturu, montážní pomůcku, napájení, komunikaci a metodu zpracování dat. Může pokrýt měřítka pohybu a vzdálenosti, které jsou pro místní kontaktní senzor nepraktické.

Před nákupem zkontrolujte viditelnost satelitu, vícecestné riziko, umístění antény, referenční nebo korekční metodu, souřadnicový systém, interval vzorkování, výkonovou autonomii, komunikační pokrytí, ochranu před bleskem a způsob filtrování a alarmování vektorů posunutí. Běžnou chybou je instalace GNSS v blízkosti reflexních struktur nebo zakryté oblohy a očekávání stejné kvality dat jako na otevřeném místě. GNSS a lokální senzory často spolupracují: GNSS sleduje globální pohyb, zatímco měřidla trhlin nebo hluboké nástroje identifikují místní deformační mechanismy. Zahrňte výhled na oblohu a komunikační průzkum do plánu akceptace před instalací.

Ověřené důkazy o projektu a co by se měli kupující naučit

Pojmenované odkazy na projekty jsou užitečné pouze tehdy, když objasňují rozsah systému. Tři ověřené případy níže ukazují monitorování více senzory spíše než tvrzení o úspěchu jednoho modelu. Použijte je k vytvoření rámce proměnných, akviziční architektury a terénních rizik, která patří do projektového RFQ.

Most: Egongyan pouze železniční most

The Projekt monitorování pouze železničního mostu Egongyan v Čchung-čchingu kombinovala chytrá měřidla trhlin s nástroji pro měření síly, průhybu, napětí, vibrací a životního prostředí v kabelu. Pro zadávání veřejných zakázek to znamená, že by nemělo být vyžadováno měřidlo trhlin k vysvětlení každé strukturální odezvy. Definujte, jak budou teploty, chování související s provozem, síla kabelu, průhyb a trendy trhlin časově sladěny a přezkoumány.

Tunel: dálnice Yuping-Panzhou

The Projekt monitorování dálnice Yuping-Panzhou v Kuej-čou se týkalo sedání tunelu, konvergence, trhlin a strukturálního napětí. Směs vybavení zahrnovala inteligentní měření trhlin a laserové měření přemístění, hydrostatické snímače hladiny a vibrační nástroje na namáhání drátu. Poučení je přesné označování: projekt může používat vibrační drátové senzory, aniž by každý posuvný kanál byl vibrační drát.

Svah: Jiwei Expressway v Shandong

The Projekt monitorování svahu dálnice Jiwei kombinované funkce hlubokého přemístění, deště, hladiny podzemní vody a zvukového a světelného alarmu. Projekt 2024 ukazuje, proč data o deformacích potřebují spouštěč a kontext stavu lokality. RFQ svahu by měla spojovat hloubku pohybu, interval srážek, odezvu podzemní vody, komunikaci, napájení, logiku alarmu a odpovědnost za kontrolu.

Projekty přehrad vyžadují stejnou systémovou disciplínu

U přehrady definujte, zda se rozhodnutí týká otevření trhliny, pohybu spoje, deformace základu, pórového tlaku, hladiny vody, sedání, zdvihu nebo globálního přemístění. A monitorovací systém přehrady obvykle kombinuje několik rodin senzorů a měření prostředí. Specifikujte referenční body, galerie nebo kabelové trasy, hydroizolaci, přepěťovou ochranu, zálohování pořízení, kontrolní přístup, vlastnictví prahových hodnot a způsob, jakým budou hodnoty porovnávány s hladinou a teplotou v nádrži.

Záznam dat, vzdálené monitorování a produktové video

Dlouhodobý SHM obvykle vyžaduje automatické získávání dat, zatímco ruční odečty zůstávají užitečné pro uvedení do provozu, základní kontroly, odstraňování problémů a malé projekty. Přizpůsobte každý kanál principu snímání a výstupu. Naplánujte si odečtu nebo dataloggeru , přístrojový kabel , komunikace a vizualizační software před uvolněním příkazu snímače.

Logika alarmu by měla oddělovat kontroly kvality dat od strukturálních prahů. Chybějící data, ploché čáry, náhlé kroky po údržbě, nemožná teplotní odezva a neshody mezi souvisejícími kanály mohou naznačovat problém s měřením. Strukturální výstrahy by měly využívat prahové hodnoty schválené projektem, pravidla trvání, eskalační kontakty a reakci inspekce. Uložte nezpracované hodnoty, technické hodnoty, verze kalibrace, události údržby a změny prahových hodnot, aby mohli pozdější recenzenti rekonstruovat rozhodnutí.

Video ukazuje JMZX-215HAT/HB/HA zapuštěný vibrační drátěný tenzometr , originální vibrační drátový nástroj používaný pro vestavěné monitorování napětí. Použijte jej k rozlišení snímacího prvku vibračního drátu od výše popsaných technologií indukce, drátěného lana nebo posunu GNSS. Pro přípravu v terénu spárujte recenzi produktu s průvodce instalací vibračního tenzometru .

Nákupní a obchodní podmínky

Porovnejte náklady na nakonfigurovaný systém spíše než cenu jednotky senzoru. Nabídka by měla oddělit senzory, délky kabelů, montážní hardware, odečtové nebo záznamové kanály, kryty, napájení, komunikaci, software, kalibrační dokumenty, uvedení do provozu, školení, náhradní díly, balení, dopravu a daně. To odhalí, zda nižší cena senzoru vytváří vyšší náklady na integraci, instalaci nebo údržbu.

Současné obchodní podmínky pro uvedené výtlačné modely Kingmach používají jednokusové minimální objednací množství, cenu dohodou, T/T předem a odeslání do 30 dnů po úplném zaplacení. Považujte je za podmínky ve fázi cenové nabídky, nikoli za trvalý příslib. Vyžádejte si proforma fakturu, abyste potvrdili příponu modelu, množství, jednotku a celkovou cenu, Incoterm, balení, platební milník, dodací lhůtu, způsob dopravy, záruku, rozsah kalibrace, dostupnost náhradních dílů a jazyk dokumentu.

Kontrola životního cyklu by měla zahrnovat instalační práci, omezení přístupu, kalibrační kontroly, výměnu kabelů, rozšíření loggeru, poplatky za komunikaci, provoz softwaru, plánované kontroly a náklady na návštěvu nouzového místa. U zakopaných nebo vzdálených senzorů může náhradní přístup převážit původní kupní cenu. Před platbou se dohodněte na tovární dokumentaci a kontrolách před odesláním, aby se chybějící údaje o modelu, kanálu, kabelu nebo protokolu při uvádění do provozu neobjevily.

Kontrolní seznam RFQ pro balíček senzorů SHM

Měření a struktura

• Typ struktury, místo monitorování, výkresy, fotografie a fyzické proměnné, které mají být měřeny.
• Očekávané normální a extrémní hodnoty, požadované rozlišení, základ přesnosti, prahová hodnota alarmu, interval vzorkování a doba sledování.
• Referenční body, směr pohybu, posun instalace, teplotní rozsah a související kanály potřebné pro interpretaci.

Místo a instalace

• Voda, prach, koroze, vibrace, blesk, stavební náraz, požadavky na vrt nebo zálivku, přístup a kabelovou trasu.
• Montážní konzoly, kotvy, ochranné potrubí, rozvodné krabice, konektory, stínění, uzemnění a přepěťová ochrana.
• Prohlášení o způsobu instalace, základní postup, body držení, přejímací údaje a záznamy o skutečném stavu.

Data a obchodní rozsah

• Ruční nebo automatické čtení, typ kanálu, protokol, napájení, úložiště, přenos, mapování softwaru, alarmy a uživatelské role.
• Datový list, kalibrační koeficienty, sériová sledovatelnost, pokyny pro zapojení a instalaci, příslušné certifikáty, záruka a podpora.
• Množství, délka kabelu, příslušenství, náhradní díly, balení, Incoterm, platební podmínky, dodací lhůta, místo určení a potřeby uvedení do provozu.

Běžné chyby při nákupu, které zvyšují riziko sledování

• Vyvolání vibračního drátu každého frekvenčního výstupu nebo digitálního pohybového senzoru bez potvrzení snímacího prvku a čtecího kanálu.
• Volba rozsahu pouze z normálního pohybu a bez ohledu na odchylku instalace, sezónní chování nebo věrohodnou extrémní událost.
• Porovnávání hodnot přesnosti bez kontroly, zda se týkají plného rozsahu, čtení, linearity, opakovatelnosti nebo kompletního instalovaného systému.
• Objednávání senzorů před dokončením kotev, vrtů, kabelových tras, ochrany, kapacity záznamníku, komunikace, napájení a softwarových štítků.
• Použití jednoho místního senzoru k interpretaci mechanismu na úrovni systému, který také závisí na zatížení, teplotě, tlaku, usazení nebo globálním pohybu.
• Schválení nejnižší jednotkové ceny bez cenové instalace, kanálového hardwaru, dokumentace, přístupu k údržbě, náhradních dílů a rizika výměny.

Vyžádejte si revizi modelu a systému
