Jak fungují vibrační tenzometry? Principy a aplikace

Z hlediska monitorování technické bezpečnosti je třeba poznamenat, že všechny změny nemusí být patrné na úrovni povrchu. Než se objeví trhliny, posuny nebo jiné poškození, mohou se již objevit známky toho, že nosník mostu prochází abnormálním namáháním, část hráze reaguje abnormálně nebo ostění tunelu podléhá změnám zatížení. Pro účastníky projektu, včetně vlastníků projektů, konstruktérů, konzultantů a specialistů na integraci, je důležité tyto změny odhalit včas.

To je přesně důvod, proč je monitorování napětí ve stavebnictví tak důležité. Velikost napětí v materiálu, která odpovídá prodloužení a stlačení, odhaluje jeho výkon při zatížení. V mnoha případech se vibrační drátové tenzometry ukázaly jako jeden z nejspolehlivějších nástrojů v oboru.

Od mostů a přehrad po svahy, budovy, tunely, větrné věže, podzemní díla a dopravní infrastrukturu je technologie vibračních drátů široce používána tam, kde záleží na stabilitě a životnosti. Kontaktujte nás pro více informací o tom, jak fungují vibrační drátové tenzometry, proč jsou ceněny ve strojírenských projektech a kde se běžně používají. Představujeme také povrchové řešení pro projekty monitorování staveb.

Proč je sledování napětí vibračního drátu široce používáno ve stavebnictví

U velkých infrastrukturních projektů jsou podmínky monitorování často náročné. Senzory mohou být vystaveny venkovnímu počasí, změnám teploty, vlhkosti, prachu, vibracím a dlouhé době provozu. V těchto prostředích inženýři nehledají pouze senzor, který by fungoval v laboratoři. Potřebují metodu snímání, která dokáže poskytovat stabilní data v průběhu času v reálných polních podmínkách.

To je jeden z hlavních důvodů, proč je technologie vibračního drátu tak široce používána při monitorování technické bezpečnosti.

Technika měření vibračních drátových snímačů vykazuje lepší dlouhodobou stabilitu, přesnost měření a konzistenci měření než jiné techniky měření. Systém funguje nejlépe pro prodloužená monitorovací období, která vyžadují stálý výstup během několika měsíců nebo několika let namísto krátkých testovacích intervalů.

Spolehlivost tohoto systému, který poskytuje základní monitorovací funkce pro mosty, přehrady, záchytné systémy, tunely, větrné věže a podzemní díla. Projekty vyžadují monitorovací data, která umožňují hodnocení bezpečnosti, analýzu trendů a plánování údržby po celou dobu životnosti konstrukce.

Co je to vibrační tenzometr?

Vibrační tenzometr drátu funguje jako snímač pro měření napětí, který detekuje změny napětí drátu a určuje úrovně napětí.

Snímač obsahuje vodič, který prochází mezi dvěma neměnnými body. Těleso snímače přenáší jakoukoli deformaci, ke které dojde, na sledovanou konstrukci. Napětí drátu se v důsledku tohoto procesu mění. Frekvence vibrací drátu se mění podle napětí drátu, což má za následek namáhání struktury, což způsobuje synchronizovaný frekvenční posun.

Tato frekvence může být poté změřena čtecí jednotkou nebo dataloggerem a převedena na technická data pro analýzu.

Jednoduše řečeno, vibrační tenzometr přeměňuje strukturální pohyb na frekvenční signál, který lze použít k monitorování chování souvisejícího se stresem. Systém se stává nezbytným pro inženýrské projekty, které vyžadují dlouhodobá, přesná a důvěryhodná měření napětí.

Jak fungují vibrační tenzometry?

Princip fungování systému vyžaduje pro úplné pochopení ukázku krok za krokem.

1. Dochází ke strukturální deformaci

Mostní prvek, ocelová podpěra, betonový povrch, ostění tunelu nebo část věže jsou vystaveny zatížení, teplotním změnám, pohybu země, vibracím nebo jiným strukturálním dopadům. Materiál vykazuje měřitelnou deformaci, protože i nepatrné deformace vytvářejí trvalé změny.

2. Senzor reaguje na tento pohyb

Při instalaci vibračního drátového tenzometru na konstrukci sleduje deformaci sledovaného povrchu. Pokud se konstrukce natáhne, natáhne se i senzor. Pokud dojde ke stlačení, senzor odpovídajícím způsobem zareaguje.

3. Změny napětí drátu

Uvnitř měřidla je vnitřní drát pod napětím. Jak se struktura deformuje, mění se mechanický stav drátu. Tím se změní úroveň napětí v drátu.

4. Změny frekvence vibrací

Drát je vybuzen k vibracím a měří se jeho vlastní frekvence. Protože frekvence souvisí s napětím drátu, jakákoli změna napětí vyvolaná napětím má za následek změnu frekvence.

5. Frekvence je převedena na data monitorování

Naměřená frekvence je shromažďována přístrojem nebo monitorovacím systémem. Data pak mohou být zpracována do hodnot deformace a použita inženýry k pozorování trendů, hodnocení strukturální odezvy a identifikaci neobvyklých změn.

Jednou z důležitých výhod této metody je, že měření založené na frekvenci je velmi vhodné pro monitorování v terénu, zejména tam, kde se jedná o dlouhé kabely nebo složitá prostředí na místě. U velkých infrastrukturních projektů může být tento praktický přínos velmi cenný.

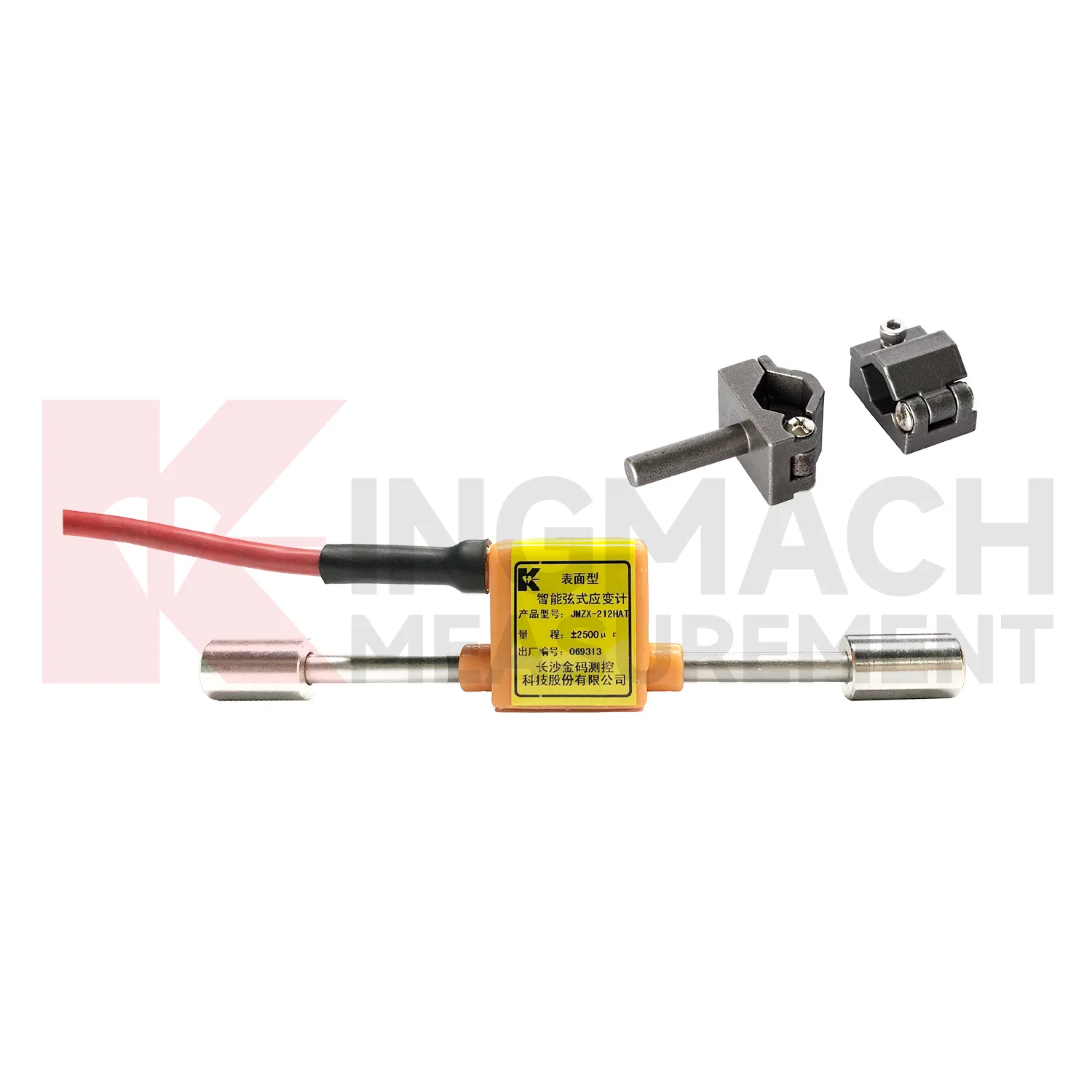

Proč jsou povrchově montované vibrační tenzometry užitečné

Ne všechny projekty umožňují vestavěné přístrojové vybavení. V mnoha aplikacích v reálném světě potřebují inženýři monitorovat stávající konstrukce, sanovaná aktiva nebo přístupné konstrukční povrchy poté, co stavba již začala nebo byla dokončena. V těchto situacích může být účinným řešením přisazený vibrační drátěný tenzometr.

Model povrchu je zvláště užitečný, když je cílem monitorovat napětí přímo na vnější straně konstrukčních prvků, jako jsou ocelové prvky, betonové povrchy, nosné rámy, části věže a další exponované části. Poskytuje flexibilitu při nasazení a může být vhodný pro nově postavené i již fungující stavby.

Díky tomu jsou přisazené vibrační drátové tenzometry zvláště důležité:

• posouzení konstrukčního stavu
• hodnocení dovybavení a posílení
• monitorování související s údržbou
• pozorování po stavbě
• dlouhodobé sledování bezpečnosti přístupných součástí

Pro zákazníky v oblasti strojírenství to znamená praktickou volbu snímače, která se hodí pro širokou škálu podmínek projektu bez nutnosti vestavěné instalace.

Co se mohou inženýři naučit z dat vibrací drátu

Tenzometr umí víc než jen generovat čísla. Jeho skutečná hodnota spočívá v tom, co tato čísla o struktuře prozrazují.

Díky vibračnímu monitorování napětí drátu mohou inženýři lépe porozumět:

• jak konstrukční prvky reagují na zatížení
• zda skutečné chování odpovídá očekáváním návrhu
• jak se mění napětí během stavebních fází
• zda opatření zesílení nebo opravy probíhají podle plánu
• jak teplota, cyklické zatížení nebo sedání ovlivňuje konstrukci v průběhu času
• zda abnormální trendy mohou naznačovat rozvíjející se riziko

V mnoha projektech není největší hodnota monitorování napětí v jediném čtení, ale v průběhu času. Analýza trendů pomáhá určit, zda se konstrukce chová normálně nebo zda může být zapotřebí další kontrola a technická opatření.

Z tohoto důvodu jsou vibrační tenzometry často integrovány do dlouhodobých systémů sledování zdravotního stavu konstrukce, kde je spolehlivost a kontinuita zásadní.

Typické aplikace v monitorování strojírenské bezpečnosti

Mosty

Inženýři používají vibrační tenzometry v mostních projektech ke sledování konstrukčních součástí, které zahrnují nosníky, ocelové prvky a prvky související s palubou, stejně jako oblasti, které jsou náchylné k poškození únavou. Zařízení umožňují inženýrům posoudit, jak konstrukce reaguje na zatížení, ke kterým dochází při pohybu vozidla, a na dopady na životní prostředí.

Přehrady

Údaje o deformaci poskytují zásadní informace pro monitorování bezpečnosti přehrad, protože umožňují inženýrům studovat, jak konstrukce reagují na změny tlaku vody a teploty a rozšířené provozní podmínky. Tento proces hraje zásadní roli jak při hodnocení výkonu, tak při řízení bezpečnosti.

Svahy a opěrné konstrukce

Inženýři používají zařízení pro sledování napětí ke studiu toho, jak systémy stabilizace svahu a zádržné konstrukce reagují na tlak půdy, zatížení podpory a pohybové síly.

Budovy a výškové stavby

Stavební inženýři používají vibrační drátové tenzometry v budovách a věžích a vyztužených konstrukčních systémech k měření rozložení napětí a přenosu zatížení a vyhodnocování technik zpevňování.

Tunely a podzemní inženýrství

Senzory instalované v tunelech a na podzemních staveništích umožňují inženýrům měřit, jak funguje systém ostění tunelu, nosné konstrukce a stavební činnosti v různých fázích výstavby. Systém se osvědčuje zejména tam, kde je třeba provádět nepřetržité monitorování stresu.

Větrné věže

Konstrukce větrných věží jsou vystaveny opakovanému dynamickému zatížení. Monitorování deformace pomáhá inženýrům porozumět chování při provozním namáhání, reakci na únavu a konstrukčnímu výkonu v průběhu času.

Silniční podloží a dopravní infrastruktura

V dopravním inženýrství mohou být tenzometry aplikovány na podpůrné prvky a součásti infrastruktury pro posouzení účinků opakovaného zatížení a dlouhodobé odezvy konstrukce.

Projekt Kingmach-Shanghai-Suzhou-Nantong River Bridge Yangtze

Co je třeba zvážit před výběrem vibračního tenzometru drátu

Výběr tenzometru by měl vždy vycházet z aktuálního cíle monitorování a stavu místa. Před nákupem by projektové týmy měly zvážit několik klíčových otázek:

• Na jaký materiál bude měřidlo namontováno?
• Je struktura nová, stávající nebo se posiluje?
• Je monitorování krátkodobé, pravidelné nebo nepřetržité?
• Bude snímač fungovat venku nebo ve vlhkém prostředí?
• Vyžaduje projekt automatický sběr dat?
• Jak důležité je vedení kabelů a přenosová vzdálenost?
• Jaká úroveň ochrany je potřebná proti povětrnostním vlivům, vibracím nebo rušení na místě?

Senzor se může na papíře jevit jako technicky vhodný, ale pokud neodpovídá způsobu instalace, podmínkám prostředí nebo monitorovacímu systému, může to ovlivnit výkon projektu. To je důvod, proč mnoho kupujících upřednostňuje spolupráci s dodavateli, kteří mohou poskytnout podporu založenou na aplikacích, nikoli pouze seznamy produktů.

Praktické řešení pro monitorování strukturálního povrchového přetvoření

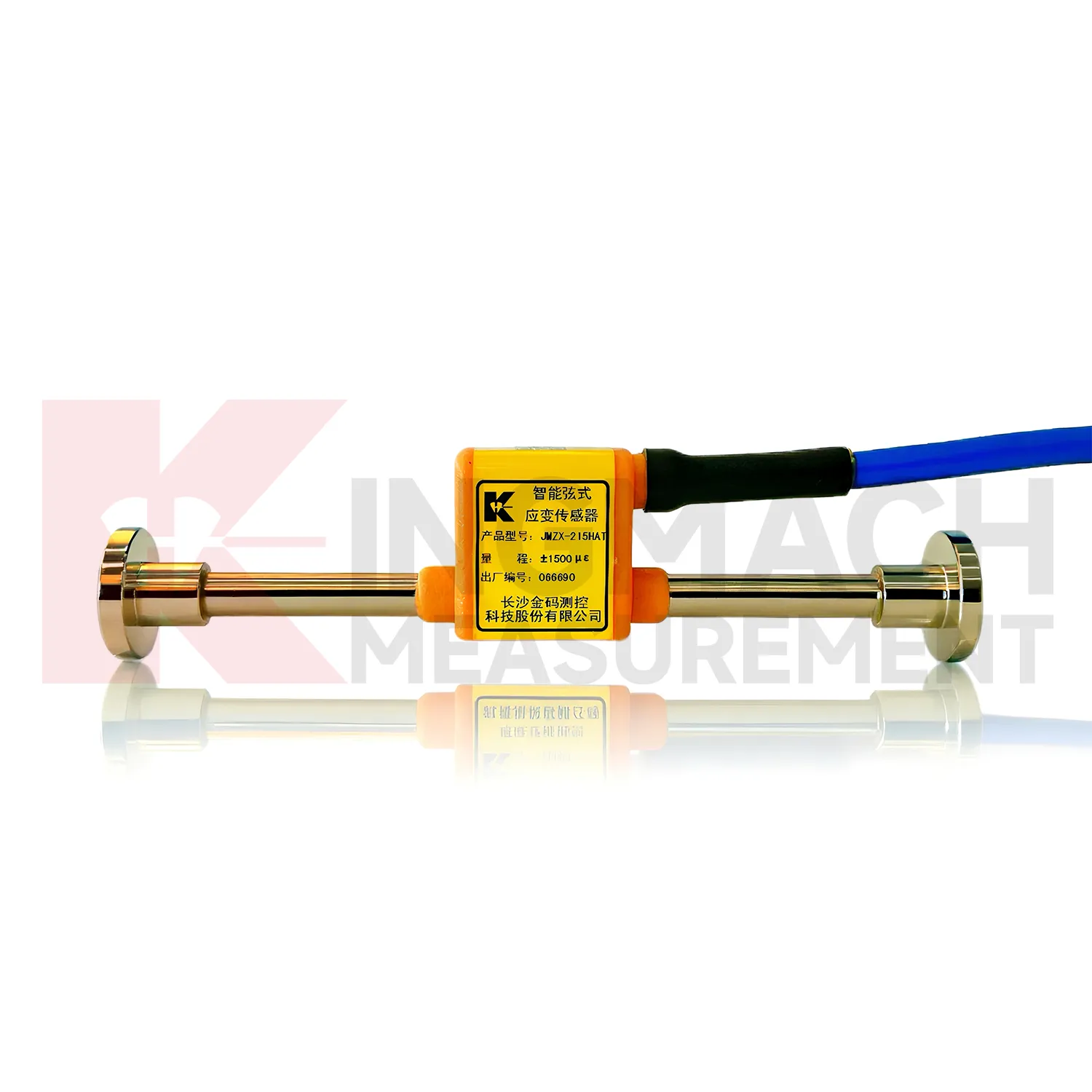

Pro projekty vyžadující spolehlivé monitorování namáhání na konstrukčních površích je praktickou možností náš Smart Vibrating Wire Tenze Gauge, Surface Model.

Tento produkt, navržený pro aplikace monitorování technické bezpečnosti, je vhodný pro nasazení v terénu, kde je důležitá dlouhodobá stabilita dat a povrchová instalace. Může být použit v široké škále infrastrukturních a stavebních projektů, včetně mostů, přehrad, tunelů, svahů, budov, větrných věží, podzemních děl a dopravních staveb.

Jeho hodnota spočívá v kombinaci výhod technologie snímání vibračního drátu s praktičností konfigurace pro povrchovou montáž, což z něj činí silnou volbu pro dostupné konstrukční prvky a monitorovací systémy založené na projektu.

Produkt si můžete prohlédnout zde: Chytrý vibrační drátěný tenzometr

Jako dodavatel orientovaný na export, který obsluhuje aplikace pro monitorování technické bezpečnosti, chápeme, že mezinárodní zákazníci často potřebují více než jen senzor. Potřebují citlivou komunikaci, vhodné párování produktů a podporu pro zadávání zakázek na základě projektů. Ať už jste dodavatel, integrátor monitorování, distributor nebo konzultační tým, jsme připraveni vám pomoci najít vhodné řešení monitorování napětí.

Závěr

Vibrační drátové tenzometry fungují jako životně důležité nástroje pro monitorování moderní technické bezpečnosti, protože převádějí drobné konstrukční pohyby na základní monitorovací informace. Systém funguje na základě detekce změn frekvence, ke kterým dochází při kolísání napětí drátu, a tato metoda přináší praktické výhody pro rozšířené venkovní aplikace.

Inženýři mohou používat vibrační drátové tenzometry na povrchu k monitorování chování konstrukce a sledování odezvy na zatížení a změn výkonu v mostech, přehradách a svazích, budovách a tunelech, větrných věžích a podzemních zařízeních a systémech infrastruktury vozovek.

Náš tým vám pomůže vybrat spolehlivý snímač pro monitorování napětí pro váš nadcházející projekt, zatímco poskytujeme služby exportu. Poté, co nám poskytnete typ projektu, konstrukční materiál a požadavky na monitorování, doporučíme nejlepší řešení pro vaše potřeby.

FAQ

1. K čemu slouží vibrační drátěný tenzometr?

Vibrační drátový tenzometr se používá k měření strukturálního napětí v inženýrských projektech. Běžně se používá v mostech, přehradách, tunelech, budovách, svazích, větrných věžích, podzemních dílech a dalších systémech monitorování infrastruktury.

2. Jak funguje vibrační drátěný tenzometr?

Funguje tak, že měří změny ve frekvenci vibrací vnitřního napnutého drátu. Při deformaci sledované konstrukce se mění napětí drátu, čímž se mění frekvence vibrací. Tato frekvence je poté převedena na data související s namáháním.

3. Proč jsou vibrační drátové tenzometry vhodné pro dlouhodobé sledování?

Jsou široce používány pro dlouhodobé monitorování, protože technologie vibračního drátu nabízí stabilní výkon, dobrou opakovatelnost a vhodnost pro drsná stavební prostředí, jako jsou venkovní, vlhká a teplotně proměnlivá místa.

4. Jaká je výhoda přisazeného vibračního drátového tenzometru?

Model pro povrchovou montáž je užitečný pro stávající konstrukce, projekty modernizace a přístupné konstrukční díly, kde není možná nebo není nutná vestavěná instalace. Poskytuje flexibilní nasazení pro monitorování v terénu.

5. Jak si mohu vybrat ten správný vibrační drátěný tenzometr pro svůj projekt?

Měli byste zvážit konstrukční materiál, místo instalace, dobu sledování, stav prostředí, vedení kabelů a to, zda se senzor připojí k automatickému monitorovacímu systému. Spolupráce se zkušeným dodavatelem může pomoci zajistit, aby produkt odpovídal vašim skutečným potřebám projektu.
