Pevný vs dutý snímač zatížení: Komplexní průvodce technickým výběrem (cesty sil a typické aplikace a požadavky na certifikaci)

Volba mezi pevným a dutým snímačem zatížení je skutečným technickým rozhodnutím. Není to boj o vlastnosti produktu. Zásadní rozdíl spočívá v tom, jak je na senzor zaváděna síla. Tato cesta zatížení určuje, kde každý typ spolehlivě funguje a kde nevyhnutelně selže. Tento článek slouží jako nástroj rozhodování. Srovnání je založeno spíše na technické logice než na preferenci značky. Začneme tím, co každý senzor vlastně je. Slova "pevný" a "dutý" popisují tvar, ale nepopisují funkci.

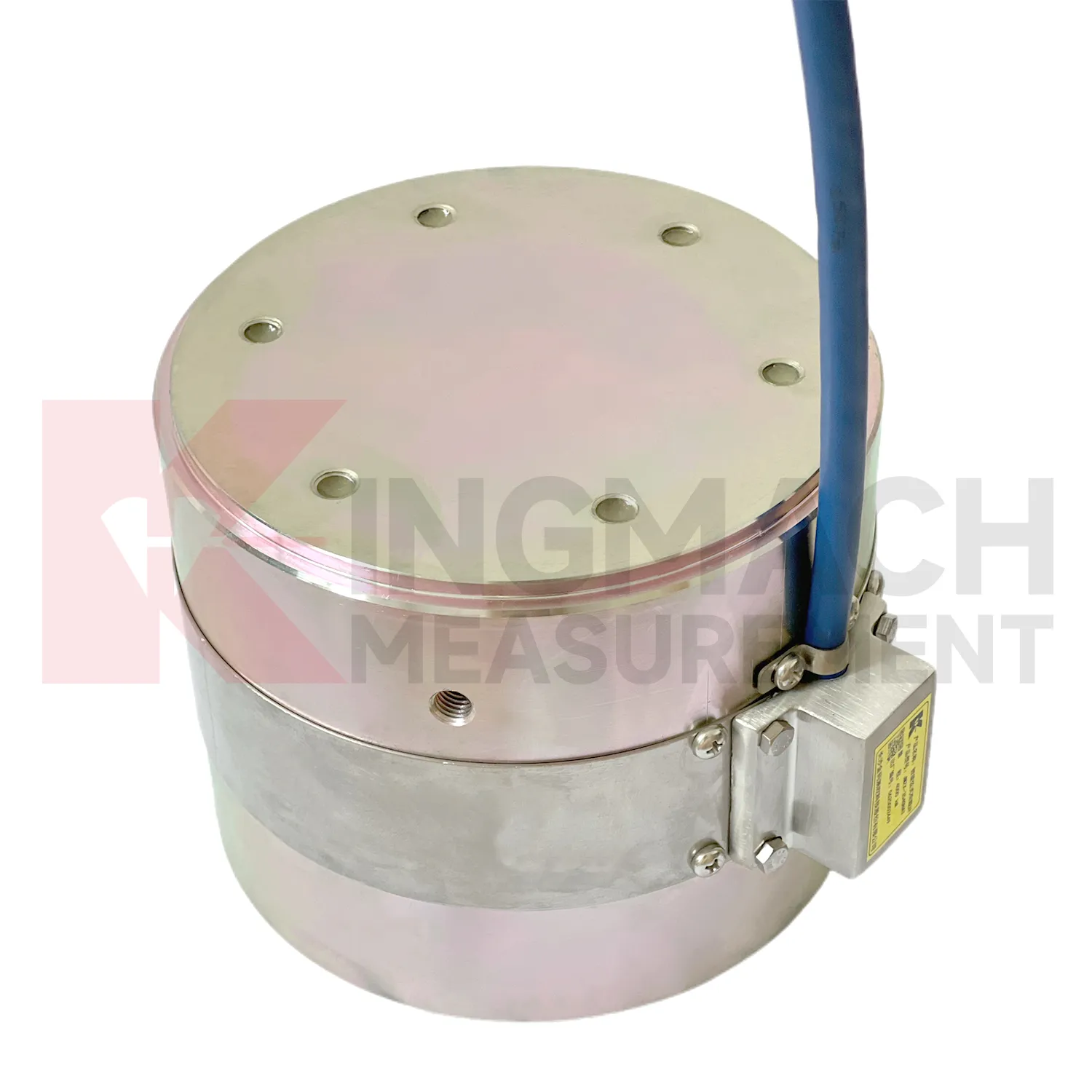

1. Co je to pevný siloměr — a jak měří sílu?

Inženýři už vědí, jak válec vypadá. To, co skutečně potřebují pochopit, je dráha zatížení skrz pevné tělo. Pevný siloměr má architekturu jádra založenou na válcovém kompresním prvku s plným tělem. Elastické ocelové tělo деformuje rovnoměrně pod axiálním tlakovým zatížením. Vestavěné vibrační drátěné struny jsou umístěny uvnitř těla. Tyto struny detekují mikronapětí jako zřetelnou změnu frekvence.

Logika cesty zatížení je přímočará. Zátěž vstupuje do horní nosné plochy. Prochází celým průřezem pružného prvku. Nakonec vystupuje spodní nosnou plochou. Samotná buňka se stává strukturální vložkou. Nese fyzickou zátěž.

Víceřetězcový design zprůměruje naměřené hodnoty z více měřicích bodů uvnitř těla. Nižší rozsahy kapacity využívají 3-strunný design. Vyšší rozsahy kapacity vyžadují 6strunnou konstrukci. Toto víceřetězcové průměrování dává Řada Kingmach JMZX-34XX/35XX/36XXHAT jeho přesnost 0,5 % FS. Tuto přesnost si zachovává v masivním rozsahu 1 000–10 000 kN, a to i přes náročná provozní prostředí.

Zařízení je vybaveno integrovaným čipem HAT. Tento inteligentní čip ukládá kalibrační koeficient nativně. Automaticky koriguje teplotu pomocí vestavěného termistoru. Ukládá také až 600 záznamů měření. Senzor si pamatuje vlastní historii i bez připojeného dataloggeru.

Provozní rozsah je od -30°C do +80°C. Kromě toho se pevný článek může pochlubit tolerancí přetížení až 300–400 % své jmenovité kapacity před katastrofickým selháním. To poskytuje vysoce smysluplnou bezpečnostní rezervu. Náhlé náhodné přetížení je velmi reálné riziko při testování pilot a uložení mostů.

[Zobrazit kompletní specifikace pro Kingmach JMZX-35XXHAT Solid Load Cell]

2. Co je to dutý siloměr — a čím se konstrukčně liší?

Dutý siloměr je také známý jako prstencový siloměr. Architektura jádra se opírá o prstencové (prstencové) tělo se středovým vývrtem. Konstrukční prvek prochází středem buňky. Tímto členem může být kotevní tyč, lano nebo šroub. Zatížení se přenáší z matice konstrukčního prvku přímo na prstencovou plochu článku. Zatížení nevniká do samotné stěny vrtu.

Logika cesty zatížení se zcela liší od pevné buňky. Zatížení vstupuje přes prstencovou dosedací plochu. Tělo prstenu se rovnoměrně stlačuje po svém obvodu. Kolem prstence je uspořádáno několik vibračních drátěných strun. Tyto řetězce zprůměrují kompresní signál. Tento multi-akordový design účinně kompenzuje menší excentrické zatížení. Jednostrunné provedení jednoduše nezvládne nerovnoměrné zatížení.

Tento víceakordový design využívá tři akordy v nižších rozsazích. Postupuje do šesti akordů pro rozsah 4 000–8 000 kN. Tato specifická architektura umožňuje Dutý snímač zatížení JMZX-3XXXHAT k instalaci na živou kotevní tyč bez demontáže. Tyč se jednoduše provlékne. Ořech dosedá na čelo buňky. Monitorování začíná okamžitě.

Dutý článek má konstrukční životnost 50 let. Elastické ocelové tělo prochází vícestupňovou stabilizační úpravou, než vůbec opustí továrnu. Vnitřní vibrační dráty jsou vyrobeny z ultra-vysokopevnostní oceli. Technici kotví tyto dráty pomocí mezinárodní standardní technologie svařování. Toto nejsou základní specifikační nároky. Jsou to životně důležitá rozhodnutí o návrhu, která jsou hluboce důležitá ve dvacetiletých programech bezpečnosti přehrad.

Tato buňka nese duální certifikaci podle GB/T 13606-2007 a DL/T 269-2022. Druhá norma je specifická pro hydrauliku a energetiku. To z něj dělá jedinou správnou volbu pro monitorování přehrad a vodních kotev.

[Zobrazit technické specifikace pro dutý snímač zatížení JMZX-3XXXHAT]

3. Specifikace vedle sebe: Co čísla ve skutečnosti znamenají

Atribut	Pevný snímač zatížení (JMZX-35XXHAT)	Dutý snímač zatížení (JMZX-3XXXHAT)	Co to znamená v praxi
Rozsah kapacity	1 000–10 000 kN	500–8 000 kN (k dispozici na zakázku)	Spodní vstupní bod duté buňky 500 kN vyhovuje menším kotevním tyčím. Pevná buňka by zde byla příliš specifikována. Pro aplikace testování pilotových základů s ultravysokou kapacitou přesahující 8 000 kN může společnost Kingmach poskytnout přizpůsobená řešení pevných siloměrů JMZX-36XXHAT. Pro více informací neváhejte kontaktovat náš technický tým.
Rezoluce	0,1 kN (všechny modely)	0,1–1 kN (liší se podle modelu)	Konzistentní rozlišení 0,1 kN pevné buňky napomáhá přesnému testování vlasu. Rozlišení 1 kN dutého článku je přijatelné, protože monitorovaná zatížení jsou proporcionálně velká.
Kapacita paměti	600 záznamů	800 záznamů	Větší vnitřní úložiště duté buňky odráží její profil nasazení s delší dobou trvání pro monitorování po desetiletí.
Certifikace	GB/T 13606-2007	GB/T 13606-2007 a DL/T 269-2022	Dodatečná norma pro hydraulické inženýrství (DL/T 269-2022) zajišťuje přísnou shodu projektu v prostředí přehrad.
Životnost designu	Není uvedeno (závisí na aplikaci)	50 let	Dutá buňka je navržena pro trvalé monitorování. Pevná buňka se běžně používá v dočasných testovacích fázích.

Tato čísla nabízejí vynikající vodítko. Odhalující otázkou však je, kam který typ skutečně patří ve skutečném projektu.

4. Kde jsou pevné snímače zatížení nejlepší — a proč

Tato část vysvětluje, proč je specifická cesta zatížení pevné buňky správnou volbou. Díváme se na uvažování, nejen na katalogizační funkce.

Testování zatížení hromady: Pevný snímač zatížení pro testování piloty se dokonale hodí. Pevná buňka je umístěna přímo mezi hlavou piloty a nakládacím zvedákem. Plná zkušební zátěž prochází přímo tělem buňky. Schopnost pevné konstrukce nést náklad je zde naprosto zásadní. Jeho masivní kapacita až 10 000 kN pokrývá největší průměr vrtaných pilot v základech mostů.

Monitorování sedadla mostního pilíře: Buňka funguje jako konstrukční vložka v ložiskovém svazku. Musí nést nesmírné návrhové zatížení neomezeně dlouho a přitom je aktivně měřit. Kompresní geometrie pevného těla to zvládá perfektně. Referenční rozměry pevných siloměrů Kingmach plynule odpovídají standardním rozměrům nosných desek v předpisech pro návrh mostů.

Měření síly hydraulického zvedáku: Operace dodatečného napínání vyžadují přísný dohled. Pevná buňka je umístěna pod zvedákem. Měří použitou sílu v reálném čase. Tím se ověří, že návrhové předpětí je skutečně dosaženo na místě. Inženýři se nemohou jednoduše spoléhat na výpočty tlaku zvedáku.

Dočasné sledování pracovní zátěže: Stavební týmy monitorují bednění, bednění a pažení. Monitorovací program končí, když je struktura dokončena. Tým odstraní přístrojové vybavení. Vysoká tolerance přetížení z pevného článku z něj dělá robustní, opakovaně použitelnou volbu pro hrubé stavební práce.

Proč selhává u aplikací s průchozí tyčí: Pevná buňka nemá středový otvor. Nemůže se navléknout na tyč nebo kabel. Inženýři to nemohou snadno přizpůsobit. Vytváření vlastních koncových tvarovek okamžitě zavádí excentrické zatížení. To přímo ohrožuje přesnost měření a ničí data.

[Viz skutečné světové aplikace produktů Kingmach v konkrétních typech projektů]

5. Kde si duté siloměry vedou nejlépe — a proč

Dutá buňka není jednoduše modifikovaná plná buňka. Je to zásadně odlišný nástroj. Je optimalizován pro zcela odlišnou geometrii zatížení.

Kotevní lano a monitorování předpjaté výztuže: Zde svítí duté aplikace siloměrů. Tyč nebo kabel se hladce provléknou středovým otvorem. Matice nebo kotevní deska dosedá na plochu prstence. Buňka měří skutečnou předpínací sílu ve šlaše. Neměří vstup jack. Měří skutečnou sílu v konstrukčním prvku po uzamčení a v průběhu času.

Monitorování skalních svorníků a zemních kotev: Tunely, svahy a opěrné zdi se spoléhají na skalní kotvy. Při počáteční instalaci je dutá buňka usazena na hlavě šroubu. Zůstává tam po dobu životnosti konstrukce. Jeho 50letá návrhová životnost odpovídá dlouhodobému trvání monitorovacího programu. Modely s menším průměrem přesně odpovídají standardním rozměrům hlavy svorníků.

Monitorování přehrad a vodních kotev: Certifikace DL/T 269-2022 je přísně povinná pro čínské normy hydraulického inženýrství. Je to přísný požadavek na shodu. Duální certifikace dutých článků pokrývá tuto zákonnou nutnost. Pevná buňka nesplňuje tento specifický hydraulický standard.

Monitorování kabelů a závěsů mostu: Monitorovací programy pro modernizaci se často zaměřují na stávající mosty. Prstencový tvar umožňuje snadnou instalaci na stávající kabely. Technici potřebují přístup pouze ke konci kotvy. Instalace nevyžaduje žádné řezání konstrukčního prvku. To je často rozhodujícím faktorem pro inženýry nákupu.

Proč selhává v jednoduchých ložiskových aplikacích: Dutý článek má prstencovou geometrii. Tento tvar přirozeně soustřeďuje zatížení na úzké čelo ložiska kroužku. Umístění do plochého ložiska bez správně dimenzované průchozí tyče vytváří nerovnoměrné pole napětí. Snímač čte toto napětí správně, ale údaj nepředstavuje skutečné zatížení ložiska.

[Viz skutečné světové aplikace produktů Kingmach v konkrétních typech projektů]

6. Logika instalace: Co každý typ vyžaduje od týmu webu

Požadavky na instalaci nakonec určují, kde projekty uspějí nebo selžou. Oba typy siloměrů s vibračním drátem vyžadují od týmu na stavbě vysokou přesnost.

Požadavky na instalaci s pevnou buňkou: Ploché, paralelní nosné plochy jsou absolutně nesporné. Pouhý 1 mm povrchová nepravidelnost na čelu buňky o průměru 200 mm ničí data. Zavádí masivní, měřitelné excentrické zatížení. Týmy musí standardně používat kulové podložky sedadel. Technici musí před použitím úplně prvního zatížení ověřit správné vyrovnání s osou zatížení.

Požadavky na instalaci dutých buněk: Vůle mezi vrtáním a tyčí musí přesně odpovídat specifikované toleranci. Středová tyč se nikdy nesmí pod zatížením dotýkat stěny vnitřního otvoru. Technici provádějí instalaci na hlavě kotvy před napnutím matice. Opětovná instalace po napnutí je prakticky nemožná. Tým by musel úplně uvolnit celou kotvu, aby chybu napravil.

Plánování kontinuity signálu: Oba typy snímačů zatížení využívají architekturu smart HAT. Poskytují vynikající digitální výstup na velkou vzdálenost. Technici však musí během instalace naplánovat vedení kabelů od snímače k ​​záznamníku dat. Nemohou snadno dovybavit kabely. Zakopané a podvodní kabelové trasy vyžadují těžký pancéřovaný kabel. Požadují také vodotěsné spojovací krabice přísně dimenzované na přesnou hloubku instalace.

Sdílené riziko: Oba typy buněk zůstávají vysoce zranitelné vůči časným chybám. Chyby vzniklé při instalaci nelze později opravit bez vážného fyzického zásahu. Přesná instalace hned napoprvé není přehnaná inženýrství. Je to jediná možnost.

7. Kontrolní seznam pro rozhodování: Pět otázek, které vedou ke správné volbě

Inženýři čelí přísným termínům. Použijte tento stručný rozhodovací nástroj k vedení vaší strategie nákupu.

Otázka 1 — Existuje konstrukční prvek (tyč, kabel, šroub), který musí procházet snímačem?
Ano: Vyberte dutý.
Ne: Vyberte pevné.

Otázka 2 — Bude snímač nést strukturální zatížení zcela nebo je pouze snímat?
Uvnitř musí unést plnou zátěž: Vyberte pevné.
Pouze smysl (síla přenášená přes nosnou plochu): Vyberte si kterýkoli typ, přesně v závislosti na otázce 1.

Otázka 3 — Jedná se o dočasný test nebo trvalé monitorovací zařízení?
Dočasný test / fáze výstavby: Vyberte pevné.
Trvalý / dlouhodobý program SHM: Zvolte dutý (vyznačuje se 50letou životností).

Otázka 4 – Spadá projekt pod normy pro hydraulické inženýrství nebo energetiku?
Ano: Vyberte dutý (certifikováno DL/T 269-2022).
Ne: Oba typy splňují obecnou normu GB/T 13606-2007.

Otázka 5 – Jaká je požadovaná monitorovací kapacita?
Pod 500 kN: Vyberte dutý (k dispozici vstupní modely).
10 000 kN nebo více: Vyberte pevné (duté normálně dosahují vrcholu při 8 000 kN standardu, i když existují vlastní možnosti).

Závěrečná poznámka ke kontrolnímu seznamu: Pokud dvě nebo více otázek nasměruje váš tým opačným směrem, okamžitě se zastavte. Vaše žádost vyžaduje odbornou kontrolu. Kingmach poskytuje vlastní konfigurace pro zvládnutí složitých hybridních požadavků.

Geometrie aplikace rozhoduje o geometrii senzoru

Plné snímače zatížení a duté snímače zatížení nejsou nikdy konkurenčními produkty v různých cenových hladinách. Jsou to v zásadě doplňkové nástroje navržené pro zcela odlišné dráhy zatížení. Jedinečná geometrie projektu vždy určuje, který senzor je správný.

Mnoho velkých projektů vyžaduje oba typy současně na různých monitorovacích bodech. Komplexní můstkový program může bezpečně používat pevné buňky v sedlech ložisek a současně rozmístit duté buňky v kotvách kotvících kabelů.

Stále si nejste jisti správným řešením pro váš projekt? Vyplňte níže uvedený formulář technické konzultace a inženýři Kingmach vám do 24 hodin poskytnou přizpůsobená doporučení pro výběr. [Zobrazit stránku produktu Solid Load Cell] · [Zobrazit produktovou stránku dutého zatížení] · [Stáhnout úplný technický list (PDF)]
