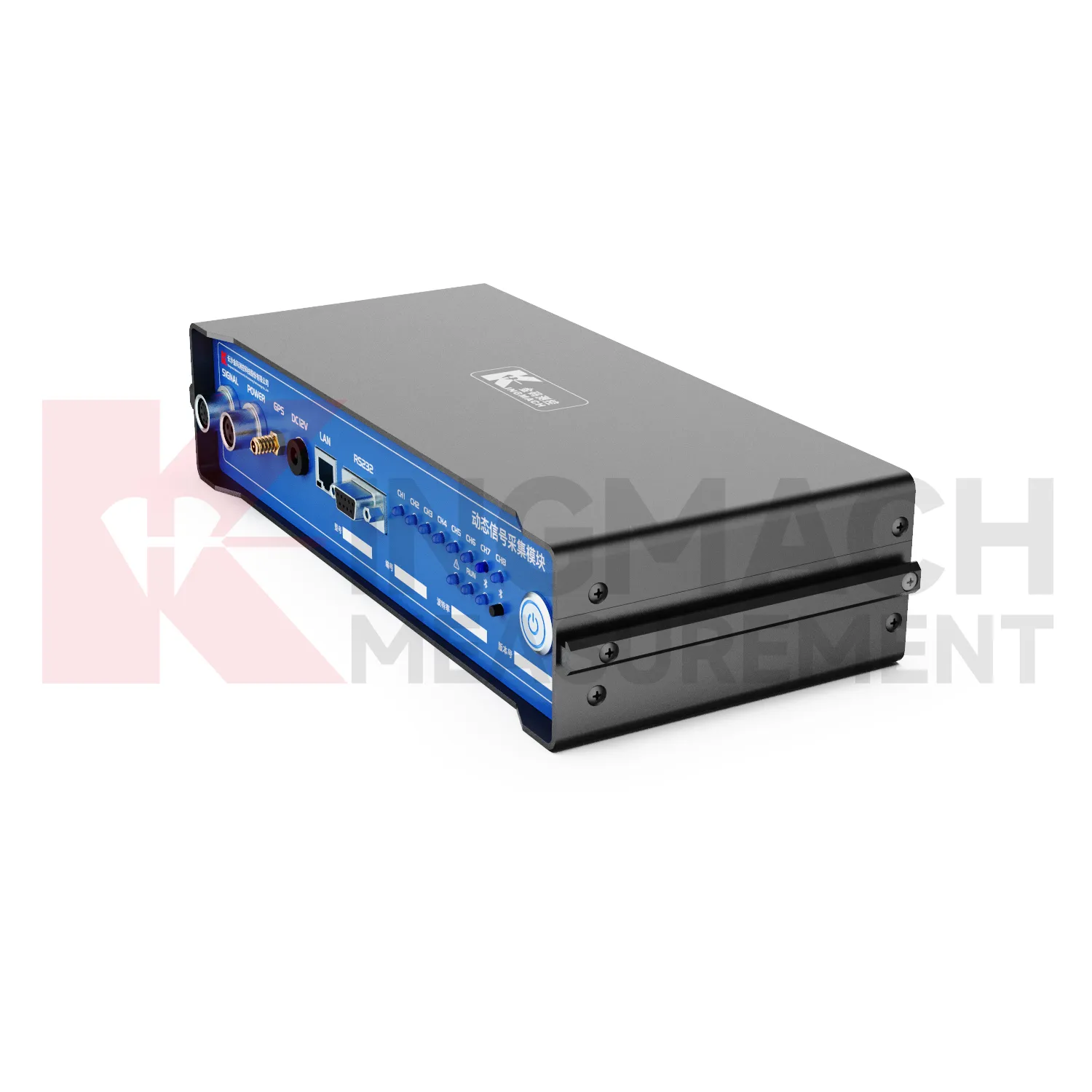

Modul dynamického získávání signálu JMYD-1008XC obrázek 1

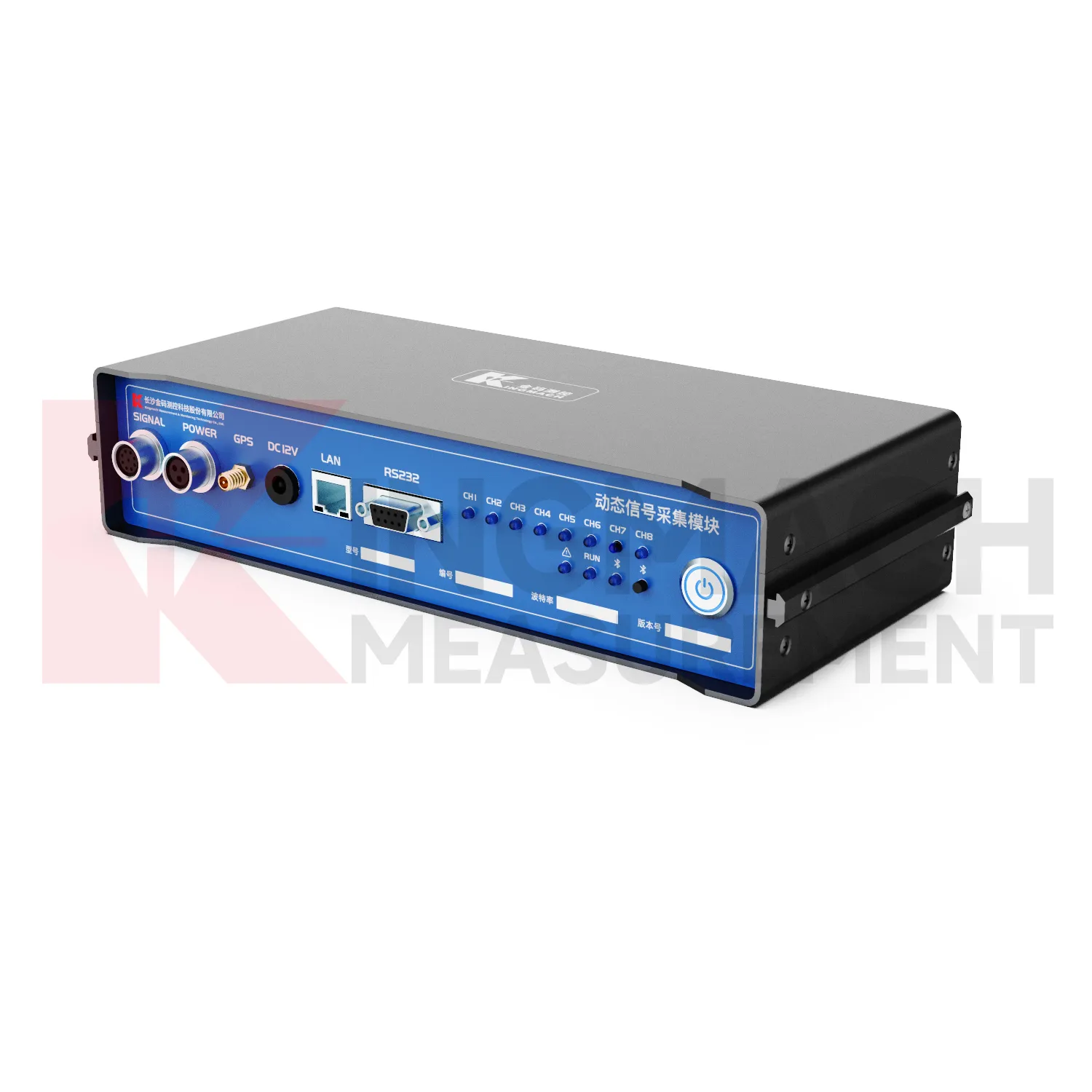

Modul dynamického získávání signálu JMYD-1008XC obrázek 2

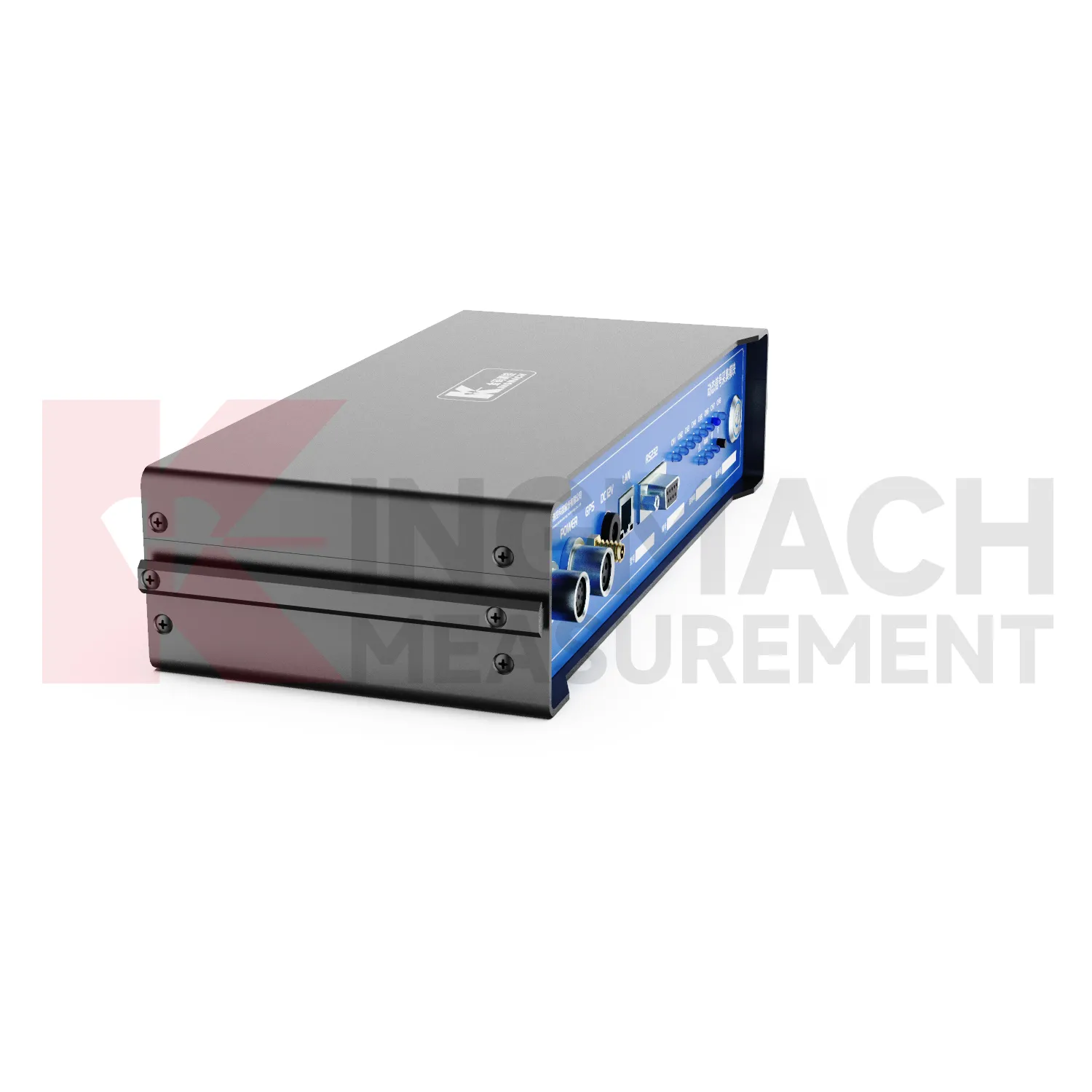

Modul dynamického získávání signálu JMYD-1008XC obrázek 3

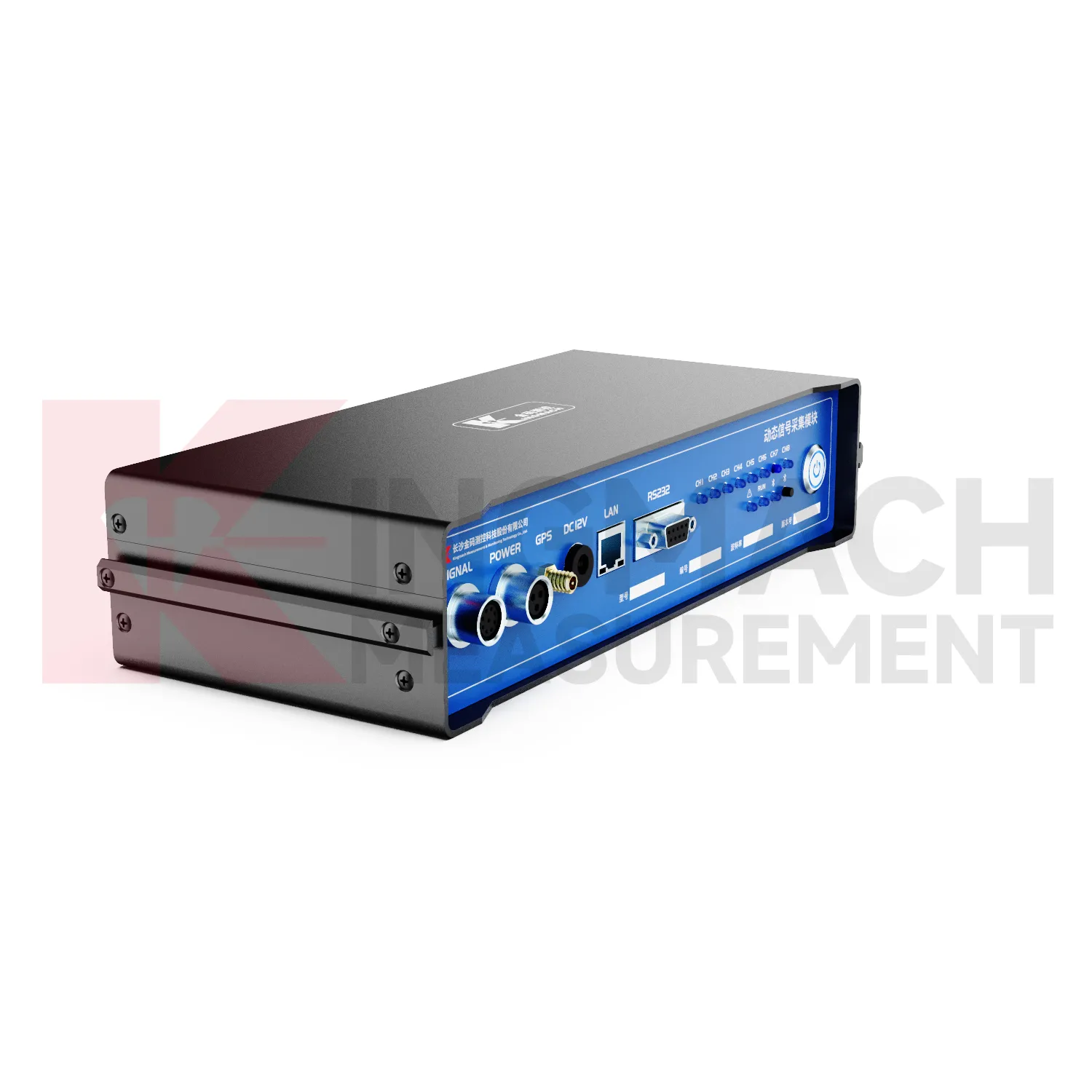

Modul dynamického získávání signálu JMYD-1008XC obrázek 4

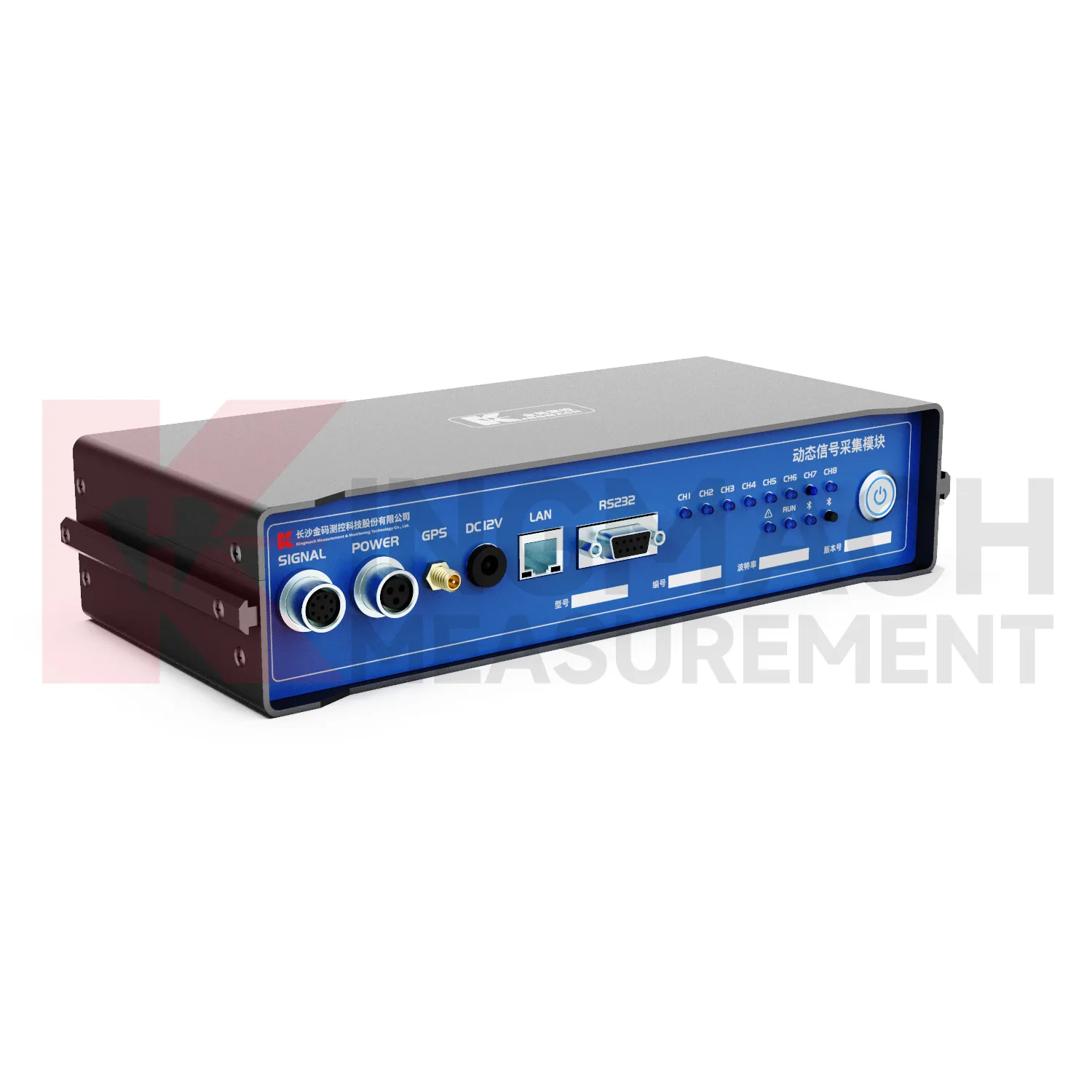

Modul dynamického získávání signálu JMYD-1008XC obrázek 5

Modul dynamického získávání signálu JMYD-1008XC obrázek 6

Modul dynamického sběru signálu JMYD-1008XC

Modul dynamického sběru signálu je koncové zařízení určené pro sběr a zpracování standardních napěťových signálů. Má vestavěný programovatelný obvod zesilovače zesílení, modul inteligentního řízení spotřeby, obvod vysokorychlostního převodu AD a obvod řízení akvizice jádra. Vysoce výkonný mikrokontrolér, kterým je vybaven, umožňuje vysokorychlostní a efektivní zpracování a přenos dat.

Stáhnout

Konzultace zdarma

Obecné informace o produktu

Místo původu:	Changsha, Čína
Název značky:	Kingmach
Číslo modelu:	JMYD-1008XC
Osvědčení:	ISO9001, ISO14001, ISO45001

Obchodní podmínky produktu

Minimální objednané množství:	1 kus
Cena:	Dohodnutelné
Podrobnosti o balení:	Kartony nebo dřevěné bedny. K dispozici jsou také přizpůsobená řešení balení.
Dodací lhůta:	Odesláno do 30 dnů po obdržení úplné platby.
Platební podmínky:	T/T předem.

Popis

Zavedení:

Modul dynamického získávání signálu (Model: JMYD-1008XC) je koncové zařízení pro sběr a zpracování standardizovaných napěťových signálů. Jeho vysoce výkonný mikrokontrolér, vybavený programovatelnými zesilovacími obvody, inteligentními moduly správy napájení, vysokorychlostními AD převodními obvody a řídicími obvody akvizice jádra, zajišťuje rychlé zpracování a přenos dat. Tento akviziční systém umožňuje efektivní a přesný sběr a zpracování dat o vibracích konstrukce, vyznačuje se kompaktními rozměry, uživatelsky přívětivým ovládáním a přímou instalací.

Vlastnosti systému:

l Ultraširoký napěťový vstup s podporou 9V-36V DC napájení.

l Dynamický rozsah:≥130dB.

l 8-kanálové synchronní vzorkování s rychlostí až 52 kSPS zajišťuje integritu signálu.

l Každý kanál obsahuje nezávislý systém zpracování signálu a 24bitový AD převodník.

l Více volitelných komunikačních rozhraní s počítačem, včetně RS232 nebo Ethernetu.

l S ethernetovou komunikací systém podporuje kaskádování pro neomezené rozšiřování kanálů a paralelní vzorkování, což umožňuje prodloužené nepřerušované nahrávání vícekanálového signálu s počítačem v reálném čase.

Aplikace

Tento produkt je navržen pro automatický sběr dat v reálném čase, jejich ukládání, přenos, hlášení a včasné varování před signály senzorů v projektech monitorování bezpečnosti pro geotechnické inženýrství a stavby (např. hráze nádrží, mosty, tunely, svahy, zchátralé budovy a doly, jaderné elektrárny a civilní stavby), poskytuje stavebním a provozním manažerům datovou podporu a základ pro rozhodování související s aktuálním stavem projektu a bezpečností.

Specifikace

Napájecí napětí	DC 9V až 24V
Rozsah napětí	±2.5V
Chyba indikace napětí	±0,5 % FS
Indikace Stabilita	±0,1 %/den (měřeno po 1 hodině zahřívání při 20 C ± 1 C)
Šířka pásma	70kHz
Odmítnutí běžného režimu	>120 dB (G=10)
Poměr signálu k šumu	110 dB (52 kSPS)
Hluk	≤3 μVrms (vstup zkratovaný, převeden na vstup s maximálním ziskem)
Komunikační metody	Komunikační rozhraní Ethernet, s podporou RS232 a Bluetooth
Vzorkovací frekvence	Až 10 kHz
Rozměry	276 mm × 120 mm × 60 mm
Provozní teplota	-30 C-70 C
