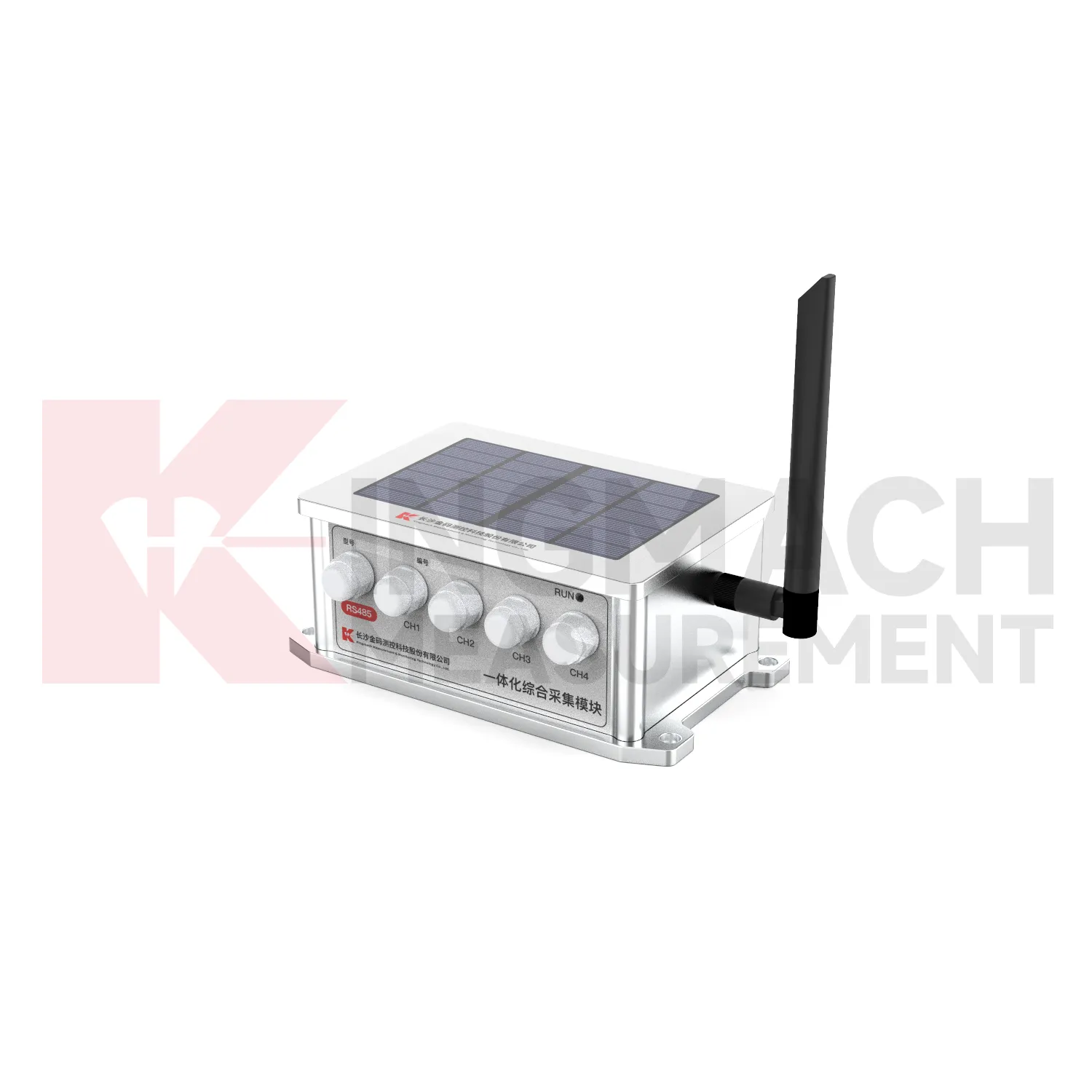

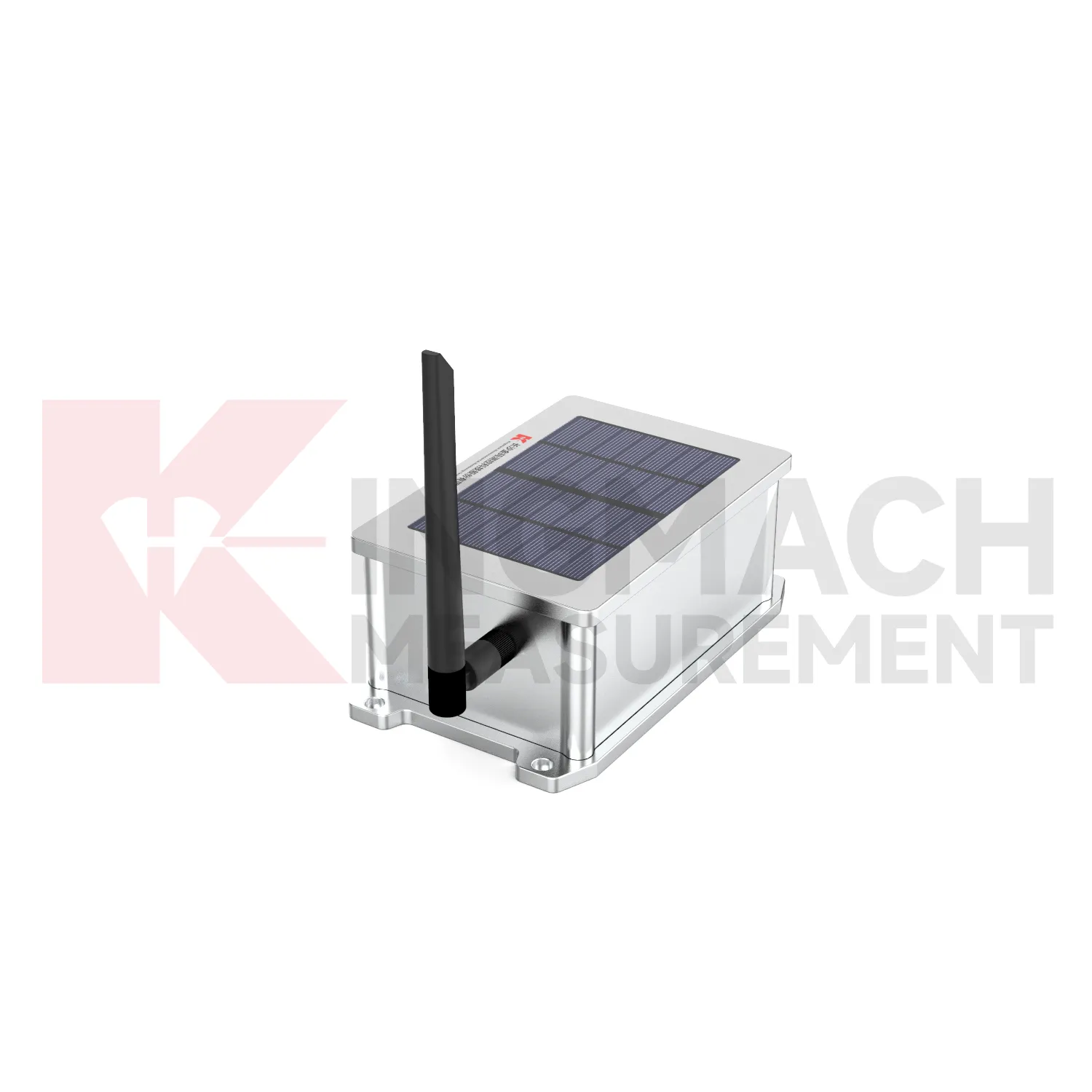

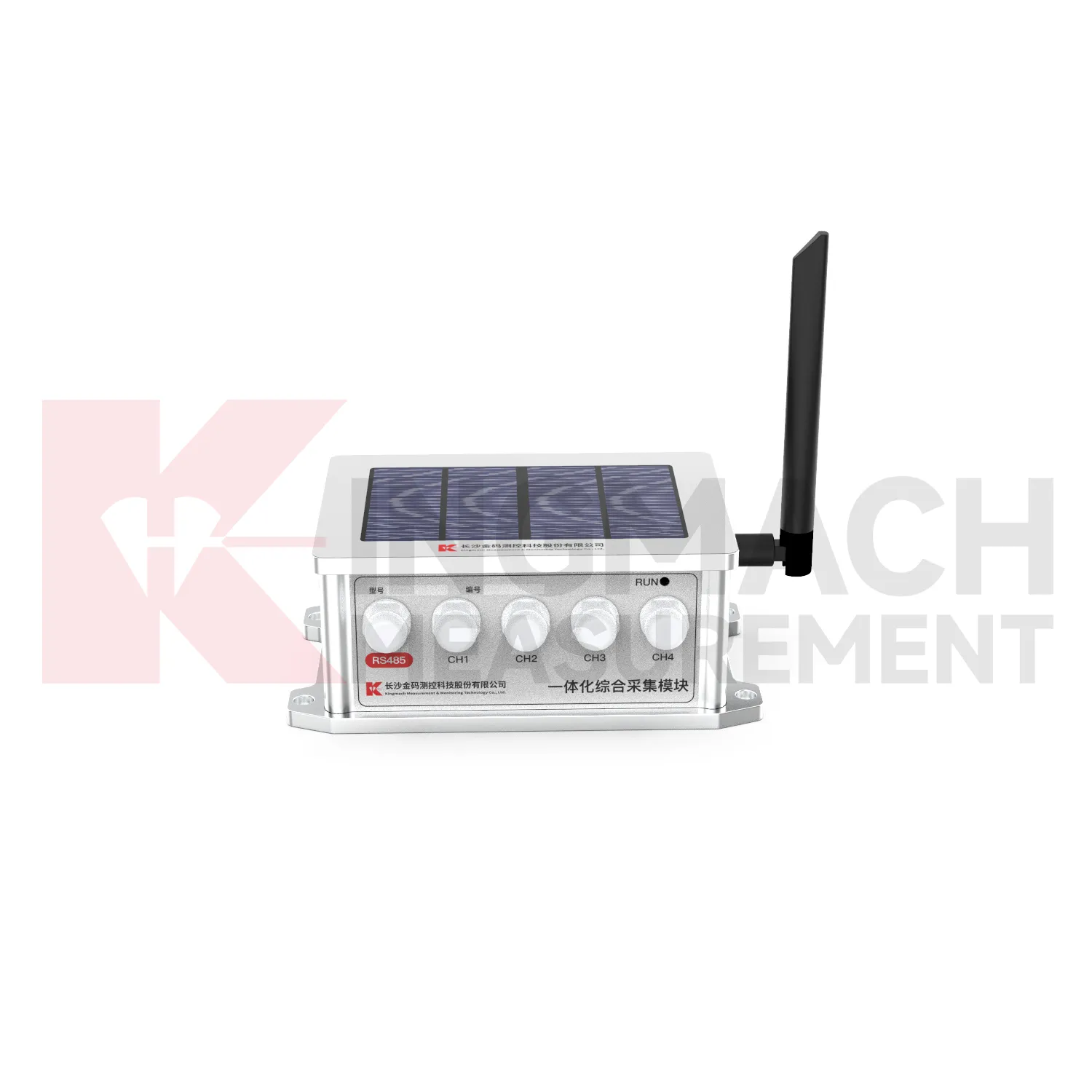

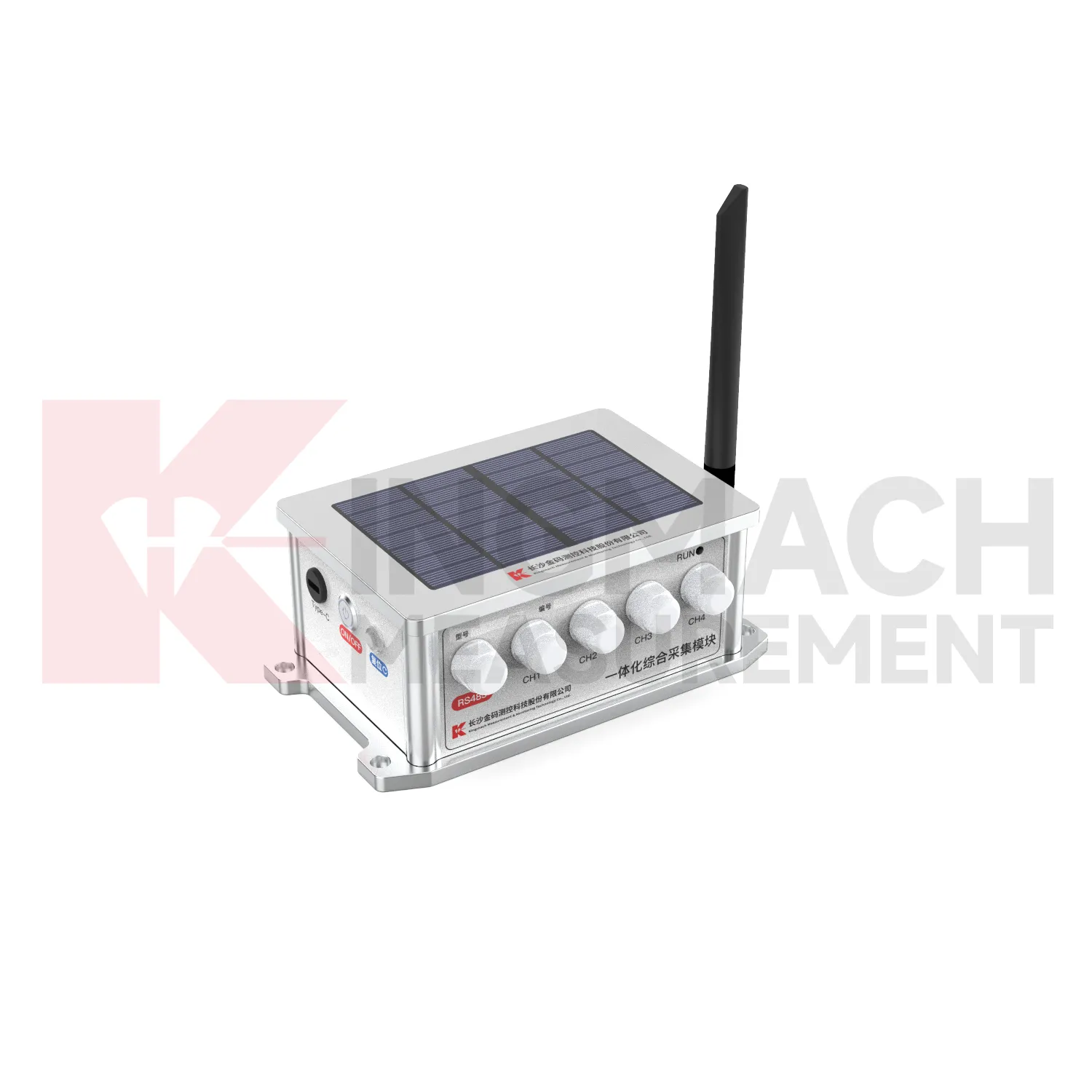

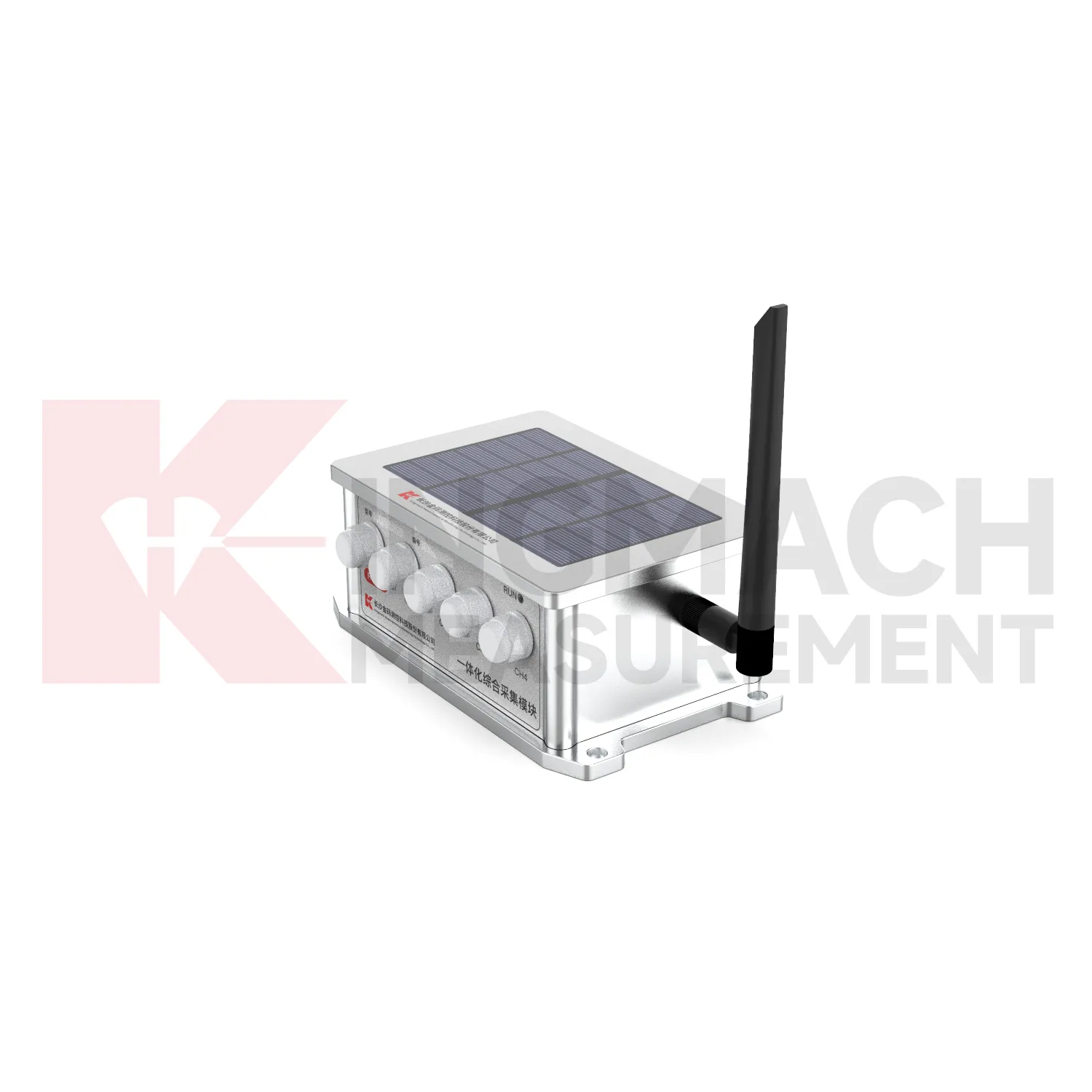

Integrovaný komplexní akviziční modul JMZX-4/8GH-RTU

Obecné informace o produktu

Obchodní podmínky produktu

Popis

Zavedení:

Integrovaný modul komplexního získávání signálů (JMZX-4/8GH-RTU) je automatizovaný modul komplexního získávání více signálů spuštěný naší společností. Může shromažďovat data ze senzorů typů signálů, jako je vibrační drát, napětí, odpor a RS485. Modul integruje řídicí obvod solárního nabíjení, lithiovou baterii, bezdrátový 4G modul, ukládání parametrů, sběr dat atd., čímž je realizována integrace sběru, napájení a nahrávání dat. Produkt lze použít v projektech bezpečnostního monitoringu různých geotechnických inženýrství a staveb (hráze nádrží, mosty, tunely, svahy, zchátralé domy, doly, jaderné elektrárny, občanské stavby atd.), poskytující datovou podporu a podklady pro posouzení aktuální situace a bezpečnosti projektu pro manažery inženýrských staveb a provozu. Přijímá přenosný design, vyznačuje se kompaktní velikostí, vodotěsnými a prachotěsnými vlastnostmi.

Vlastnosti produktu:

1. Přijímá vysoce inteligentní a modulární integrovaný design, který podporuje automatickou identifikaci a inteligentní výpočty a automaticky vypočítává fyzikální veličiny (napětí, zatížení, posunutí, teplotu atd.) a automaticky je hlásí.

2. Podporuje vzdálenou aktualizaci a údržbu, skutečně dosahuje bezobslužného provozu.

3. Používá 32bitový mikroprocesor s výkonnými výpočetními a zpracovatelskými schopnostmi, což výrazně zlepšuje efektivitu systému.

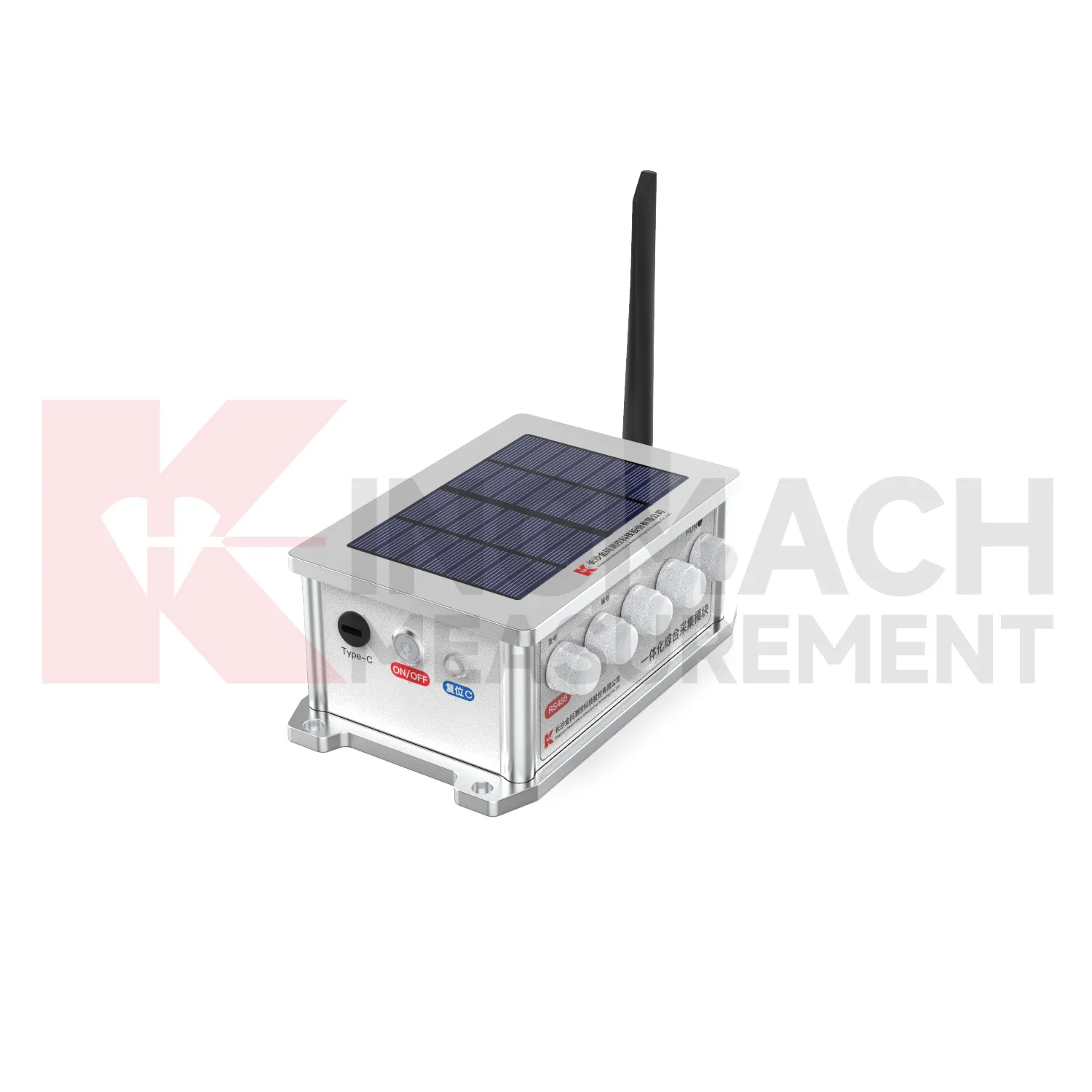

4. Podporuje externí nabíjení přes rozhraní Type-C.

5. Má přístup k různým typům senzorů, jako jsou senzory typu sběrnice RS485, inteligentní indukční frekvenčně modulované senzory, vibrační drátové senzory, senzory napěťových signálů a 3k termistorové teploměry.

6. Všechna rozhraní senzorů mají izolovaný design, což výrazně zvyšuje výkon modulu ochrany před bleskem.

7. Vestavěná celosíťová komunikace 4G/5G, podpora uživatelských SIM karet a vyhrazených síťových karet pro IoT (APN karty) a podpora odesílání dat na interní síťové servery přímo bez procházení externí sítí. Podporuje uživatelsky přizpůsobené protokoly, jako je TCP, MQTT a HTTP, a podporuje odesílání dat na určené platformy s podporou přenosu až na 4 adresy datových center.

8. Nízkoenergetický design. Po nastavení časovaného sběru automaticky přejde do režimu spánku v době, kdy není měření, aby se snížila spotřeba energie. Podporuje automatické časování a vzdálené buzení.

9. Modul podporuje více metod sběru, jako je sběr v reálném čase, jednotlivý sběr, časovaný sběr, sběr spouštěný prahem a aktivní nahrávání. Parametr časovaného intervalu sběru je konfigurovatelný (1min až 24h) a šifrovaný sběr lze automaticky provádět podle prahové hodnoty. Podporuje automatické ukládání dat při odpojení sítě. Vestavěná kapacita úložiště podporuje ukládání historických dat po dobu delší než 1 rok a podporuje funkce offline přenosu/zpětného přenosu.

10. Modul integruje solární panel a vestavěnou lithiovou baterii, s vestavěným obvodem řízení solárního nabíjení, umožňující dlouhodobý sběr dat. Při frekvenci sběru jednou za půl hodiny může normálně fungovat 30 po sobě jdoucích zatažených a deštivých dnů.

11. Snadné přenášení, kompaktní velikost, vodotěsné a prachotěsné.

Specifikace

1. Způsob napájení: Napájení z interní baterie
2. Nabíjecí napětí: DC5V
3. Kanály modulu:

JMZX-4GH-RTU: 1× kanál sběru sběrnice RS485, 4× kanály sběru analogových signálů

JMZX-8GH-RTU: 1× sběrnicový kanál RS485, 8× sběrnicový kanál analogového signálu

4. Provozní teplota: -30～+60℃
5. Provozní vlhkost: 0-95% RH
6. Modul CH1-CH4/CH8 může přistupovat k senzorům, jako je typ vibračního drátu, typ s indukční frekvenční modulací, typ napětí, typ odporu a typ frekvence. Přesnost měření a rozlišení jsou následující:

   Typ snímače	Přesnost měření	Rezoluce
   Vibrační drát	Frekvence: ±0,2Hz; Teplota: 0,5℃	Frekvence: ±0,01Hz; Teplota: 0,1℃
   Indukčně frekvenčně modulovaný posuvný měřič	Výtlak: 0,5 % FS; Teplota: 0,5℃	Zdvih: 0,1 mm; Teplota: 0,1℃
   Standardní analogový	Napětí: 0,1%FS; Proud: 0,1 % FS	Napětí: <0,1mV; Proud: 0,5uA
   Odpor	Hodnota odporu: 10Ω	Hodnota odporu: 0,1Ω

7. Stupeň ochrany: IP67

8. Spotřeba energie: Pohotovostní režim: <3mW; Provoz: <1,5W

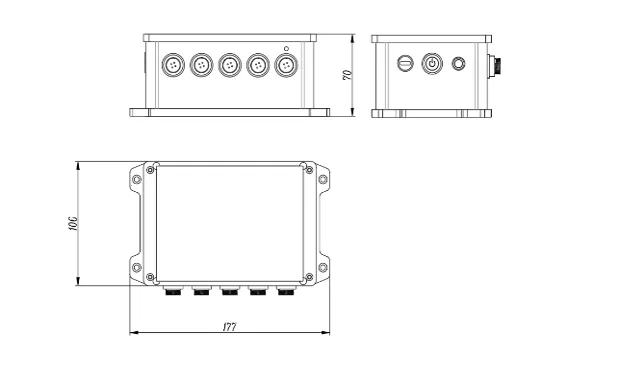

9. Vnější rozměry:

   JMZX-4GH-RTU: 106 mm × 140 mm × 70 mm (bez antény)

   JMZX-8GH-RTU: 106 mm × 140 mm × 92 mm (bez antény)
