GNSS JMBD-1050

Obecné informace o produktu

Obchodní podmínky produktu

Popis

Zavedení:

GNSS je bezobslužný automatizovaný polohovací systém nové generace vyvinutý pomocí vysoce výkonného a vysoce přesného System-on-Chip (SoC), který podporuje multi-konstelaci a vícefrekvenční vysoce přesné polohování. Je kompatibilní se signály z čínského navigačního satelitního systému BeiDou (BDS B1/B2), amerického GPS (L1/L2), ruského GLONASS (L1/L2) a evropského Galileo (E1/E5b). Systém se skládá z jedné nebo více polohovacích jednotek rozmístěných v monitorovacích bodech na inženýrských projektech a měří horizontální a vertikální posuny. Tento systém představuje bezpilotní automatizovaný systém měření posunu za každého počasí.

Pracovní princip:

1. Princip senzoru:

Nová generace GNSS lokátorů založená na vysoce výkonných a vysoce přesných SoC čipech podporuje vícefrekvenční vysoce přesné polohování celého systému. Jde o technologii, která přijímá signály z umělých družic Země s atomovými hodinami a provádí bodová měření. Polohovadlo přijímá časové kódování ne méně než čtyř satelitů a polohu samotného lokátoru lze získat řešením a lze realizovat dynamické monitorování.

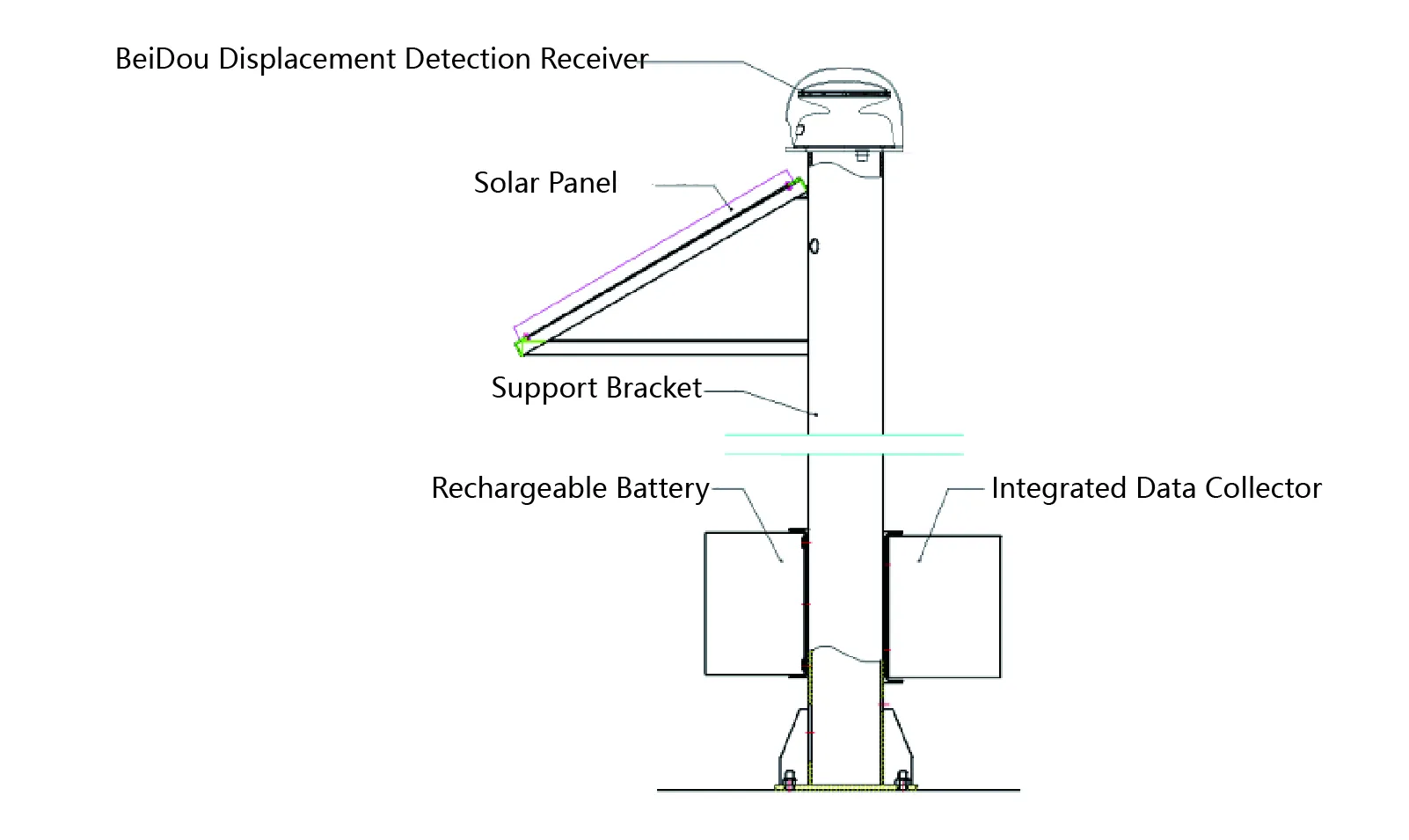

Systém GPS Remote Displacement Measurement System se skládá z GNSS (úplného systému) lokátoru, montážní konzoly, solárních panelů, baterií atd.

2. Princip systému:

Systém složený z více polohovacích přístrojů měří jejich vlastní polohy a přitom provádí koordinovaný diferenciální výpočet prostřednictvím vzájemného propojení, což umožňuje vysoce přesná měření relativního posunutí. V takových inženýrských projektech může být lokátor uspořádán stejně s referenčním bodem, testovacím bodem, získá vysoce přesnou hodnotu změny polohy testovacího bodu vzhledem k referenčnímu bodu.

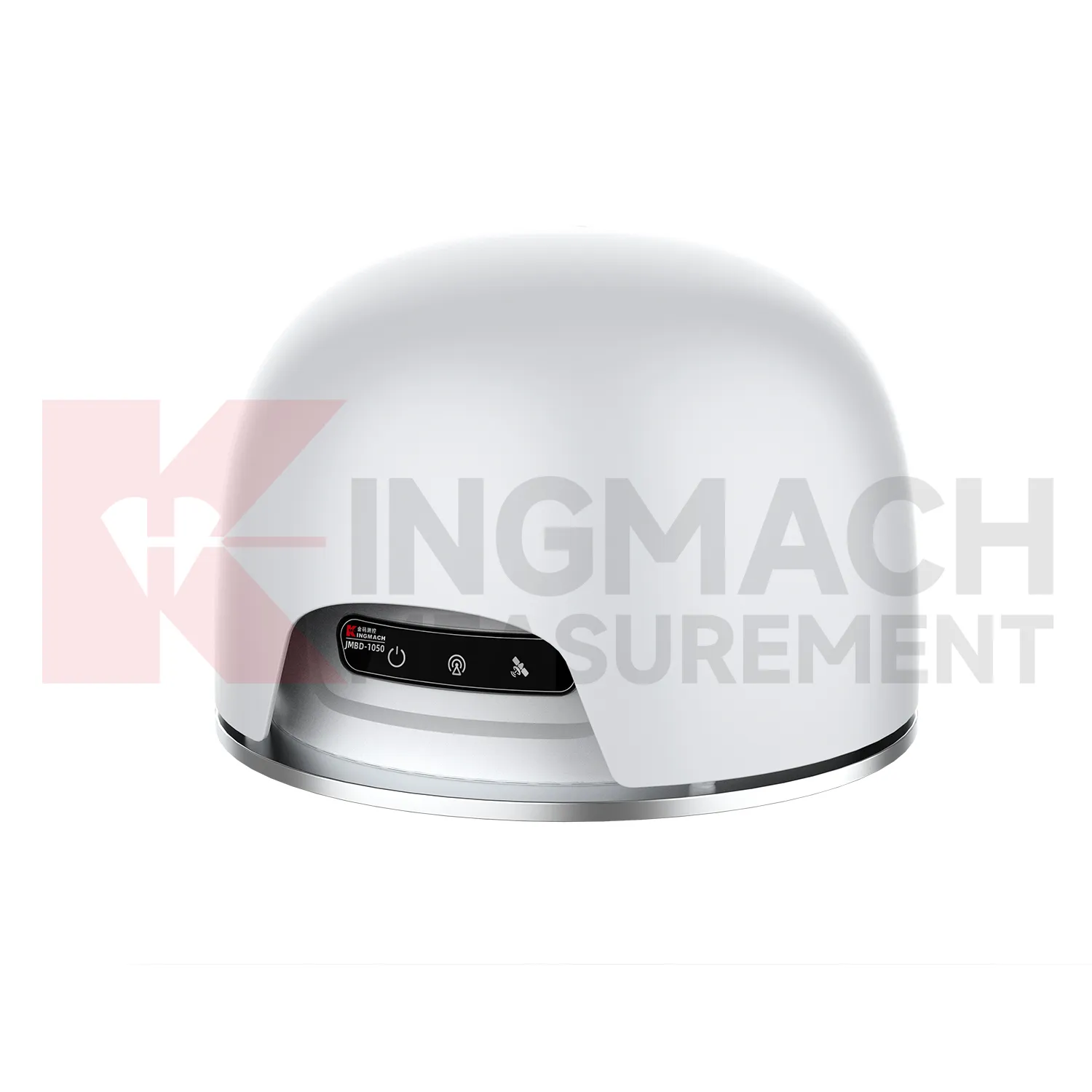

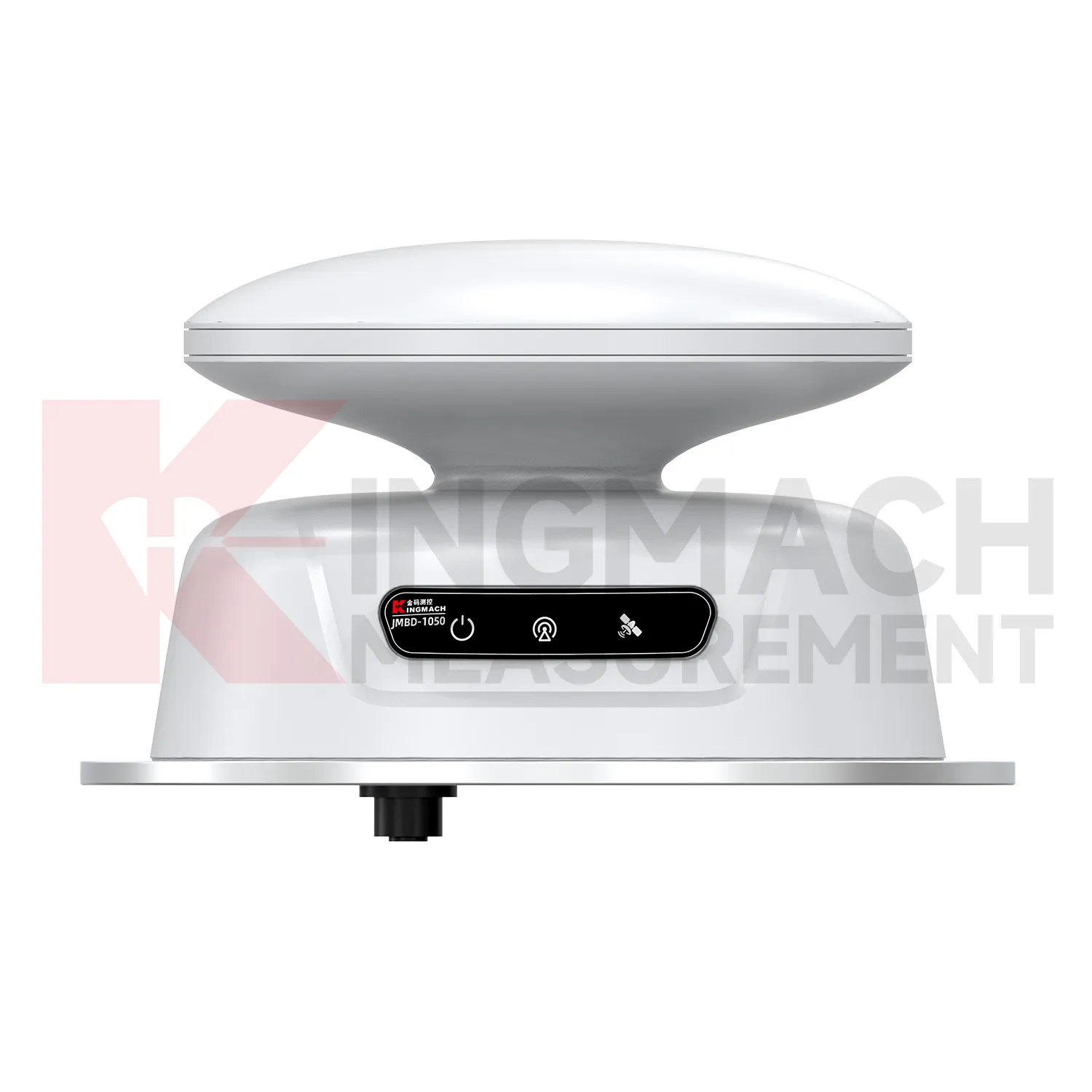

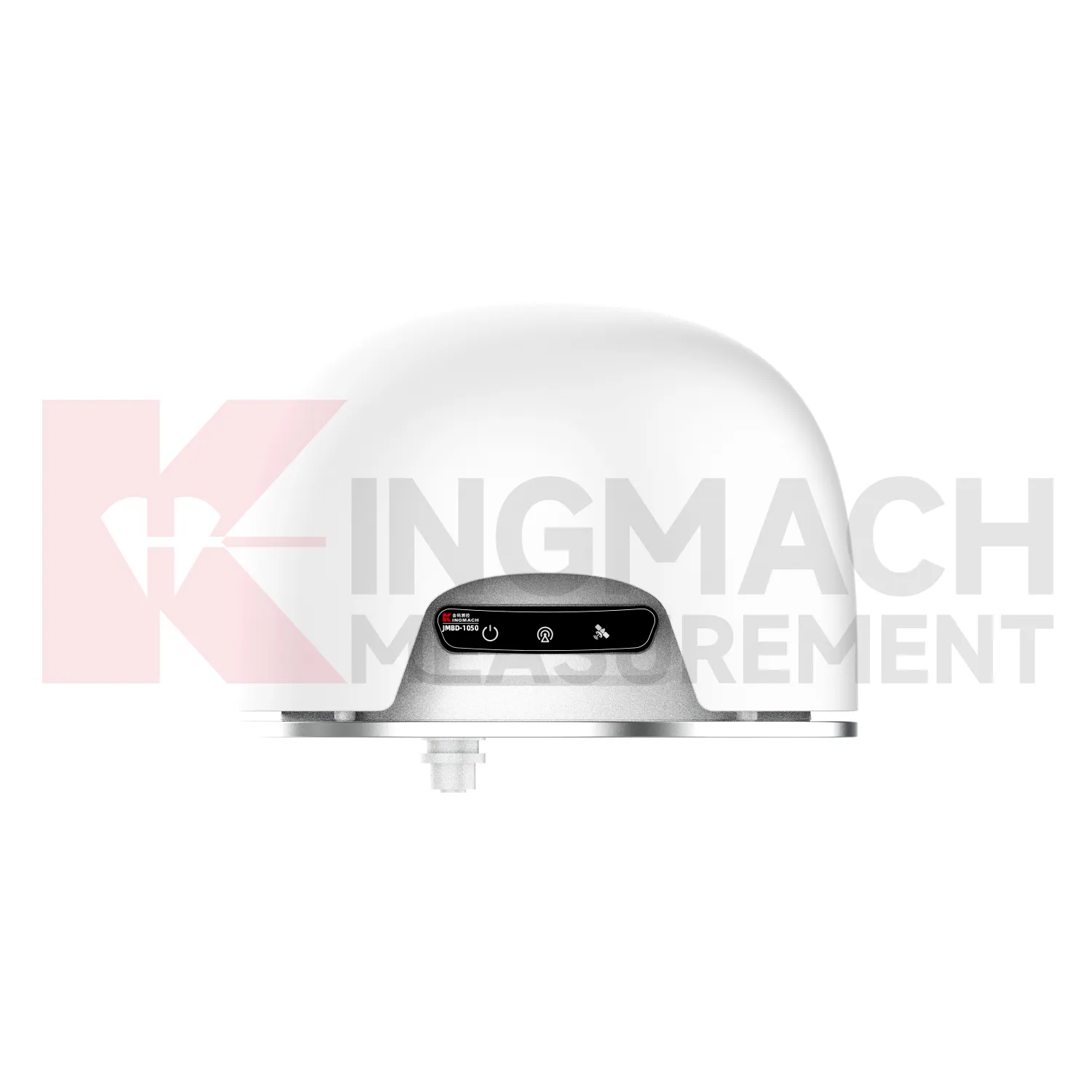

Vzhled produktu:

Hostitelský panel JMBD-1050 obsahuje 3 indikátory a 1 rozhraní.

1. Kontrolka napájení: Svítí, že je připojeno napájení;

Kontrolka 2.4G: Rozsvícená indikuje normální síťovou komunikaci 4G;

3. Kontrolka určování polohy GNSS: Svítí-li indikace úspěšného určení polohy;

4. Napájecí rozhraní a komunikační rozhraní RS485.

Aplikace

Je široce používán v inženýrských oborech, jako jsou svahy, vysokorychlostní železnice, mosty, budovy, doly a přehrady, aby se dosáhlo přesného měření strukturálních změn relativního posunutí.
