Inteligentní vícebodový měřič vzdálenosti JMDL-31XXAT

Obecné informace o produktu

Obchodní podmínky produktu

Popis

Zavedení:

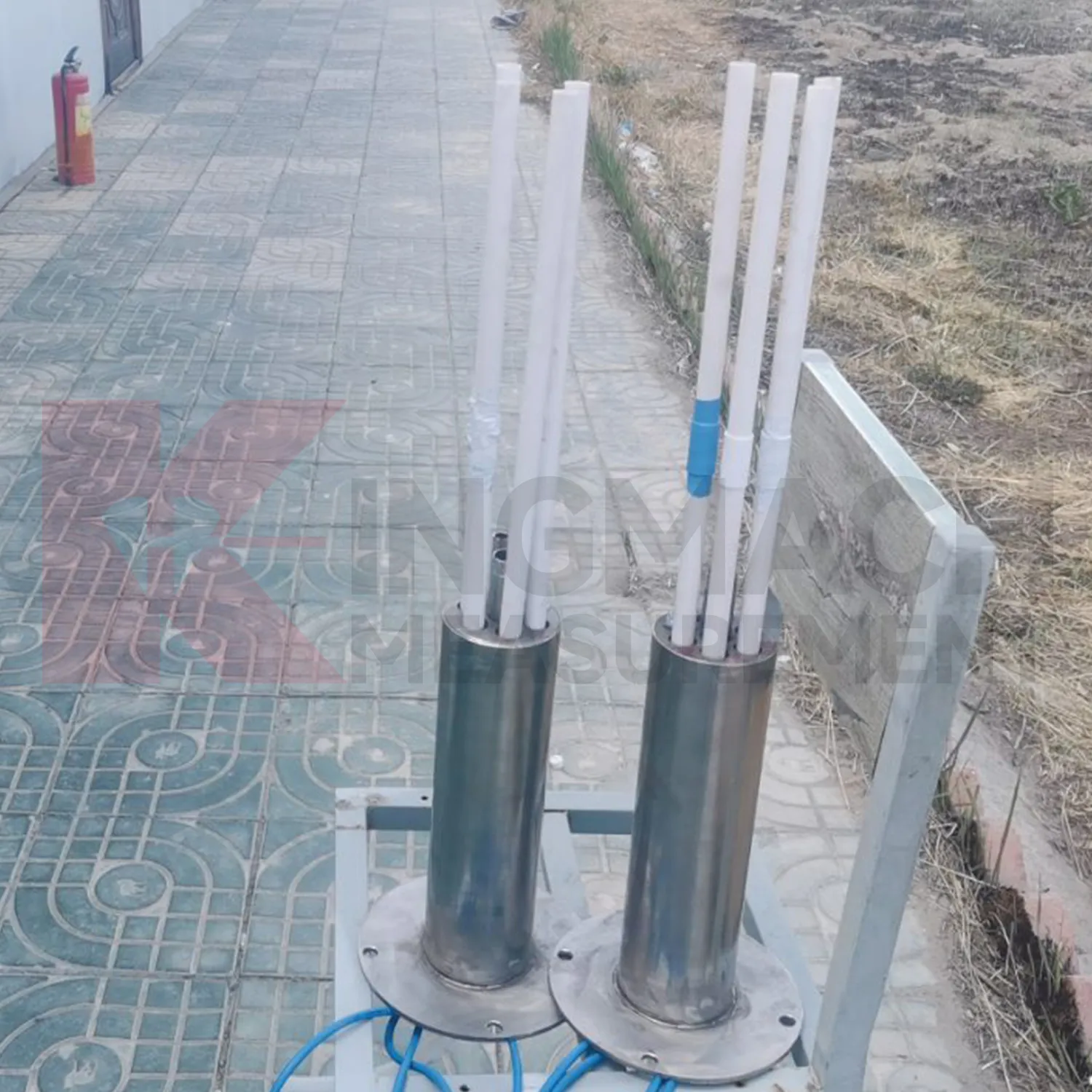

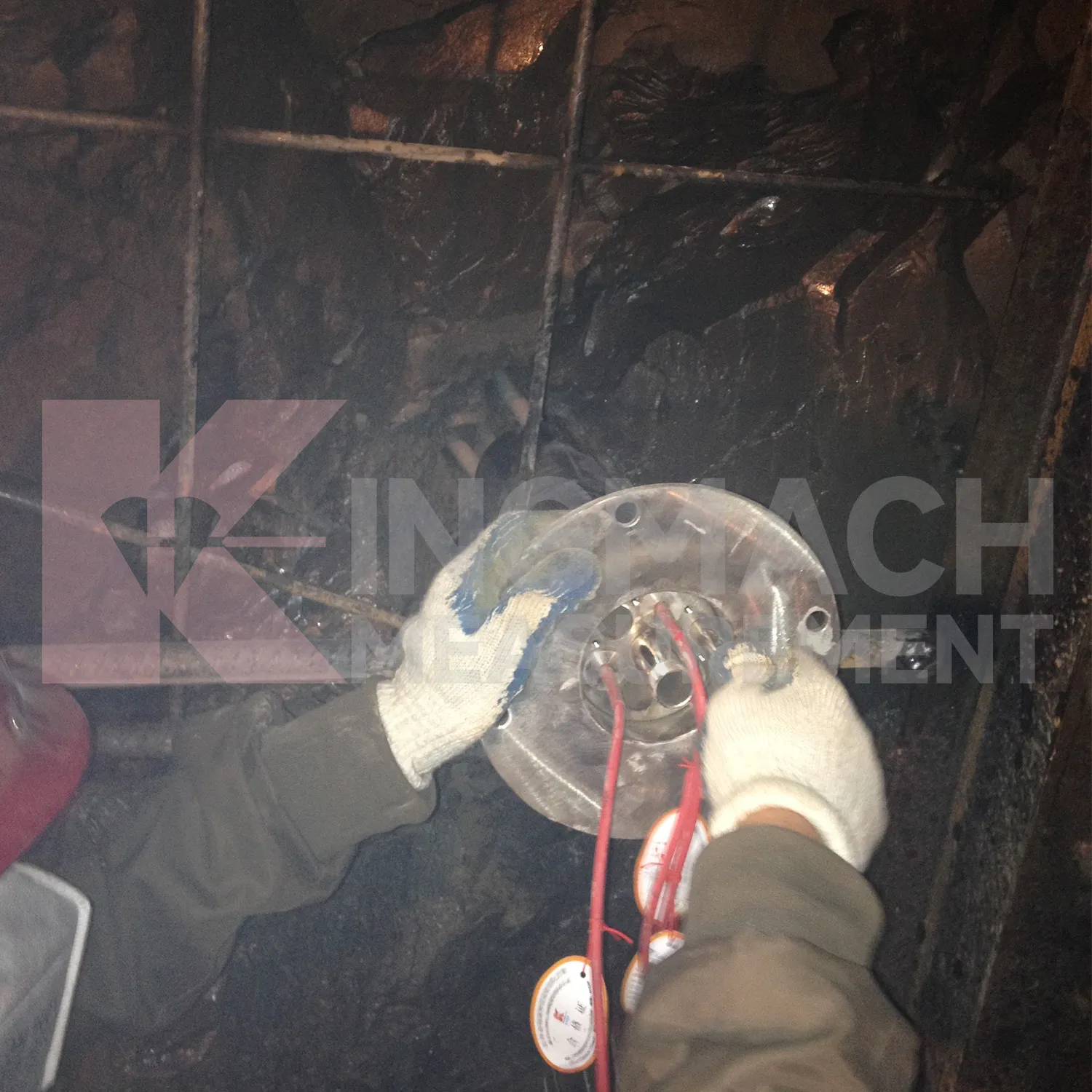

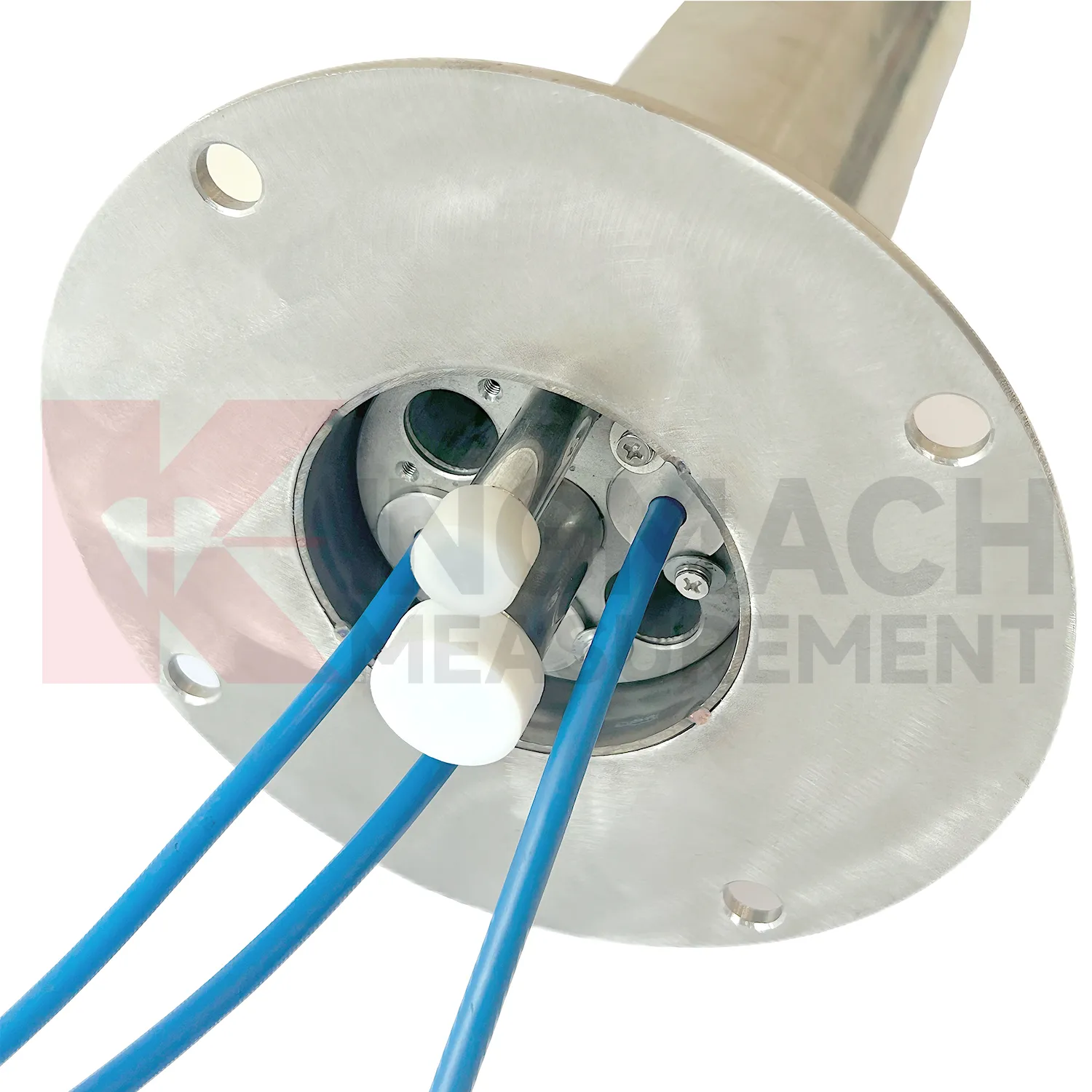

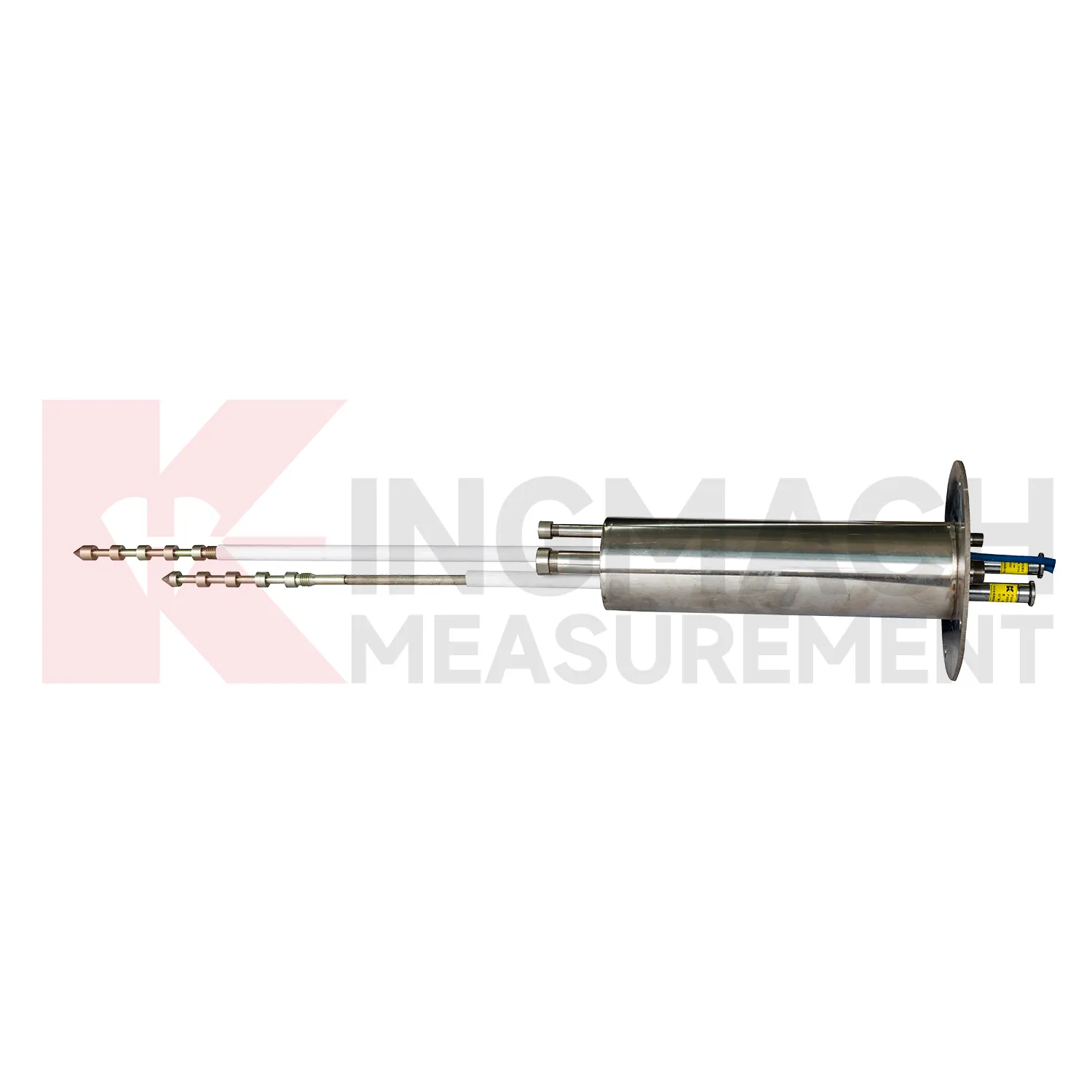

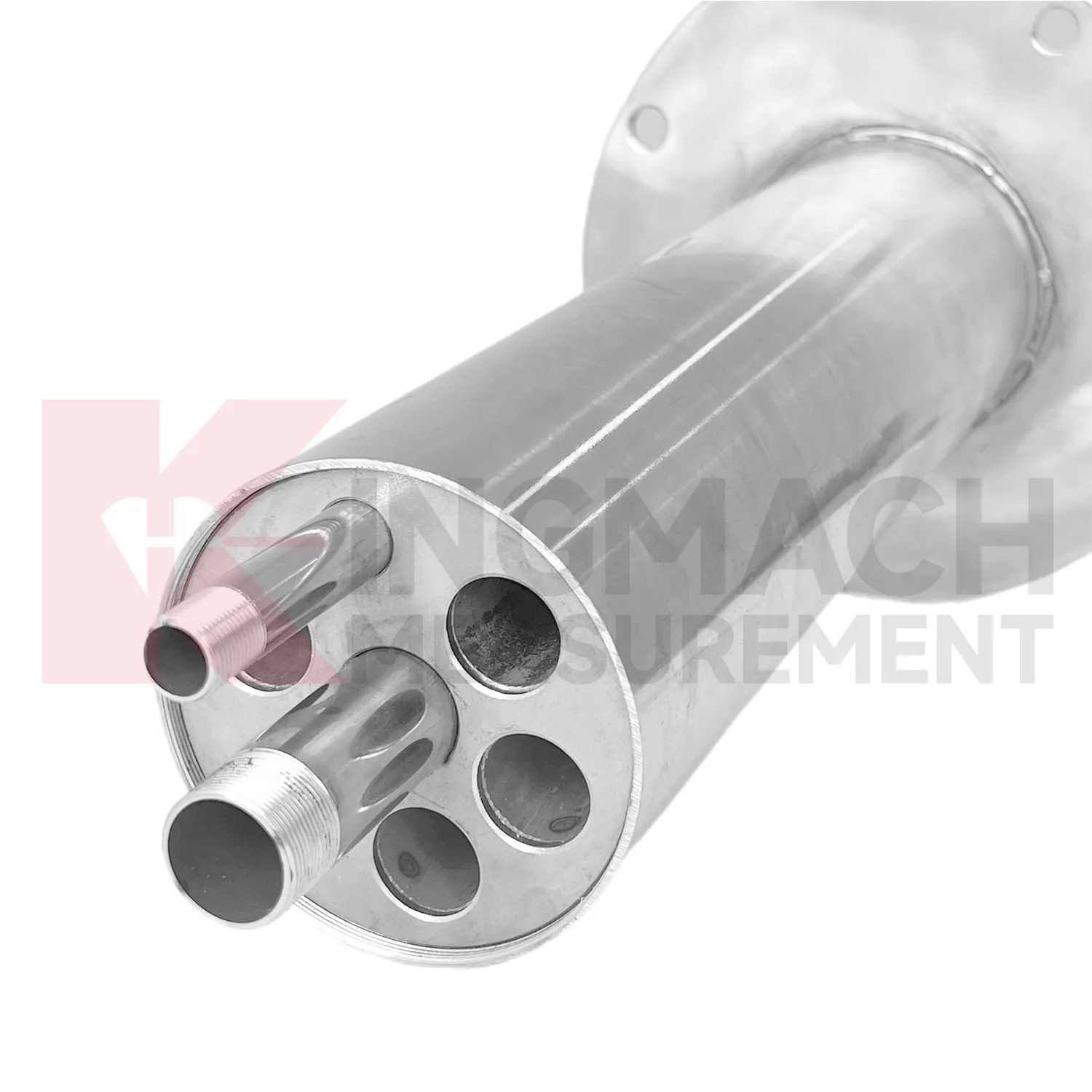

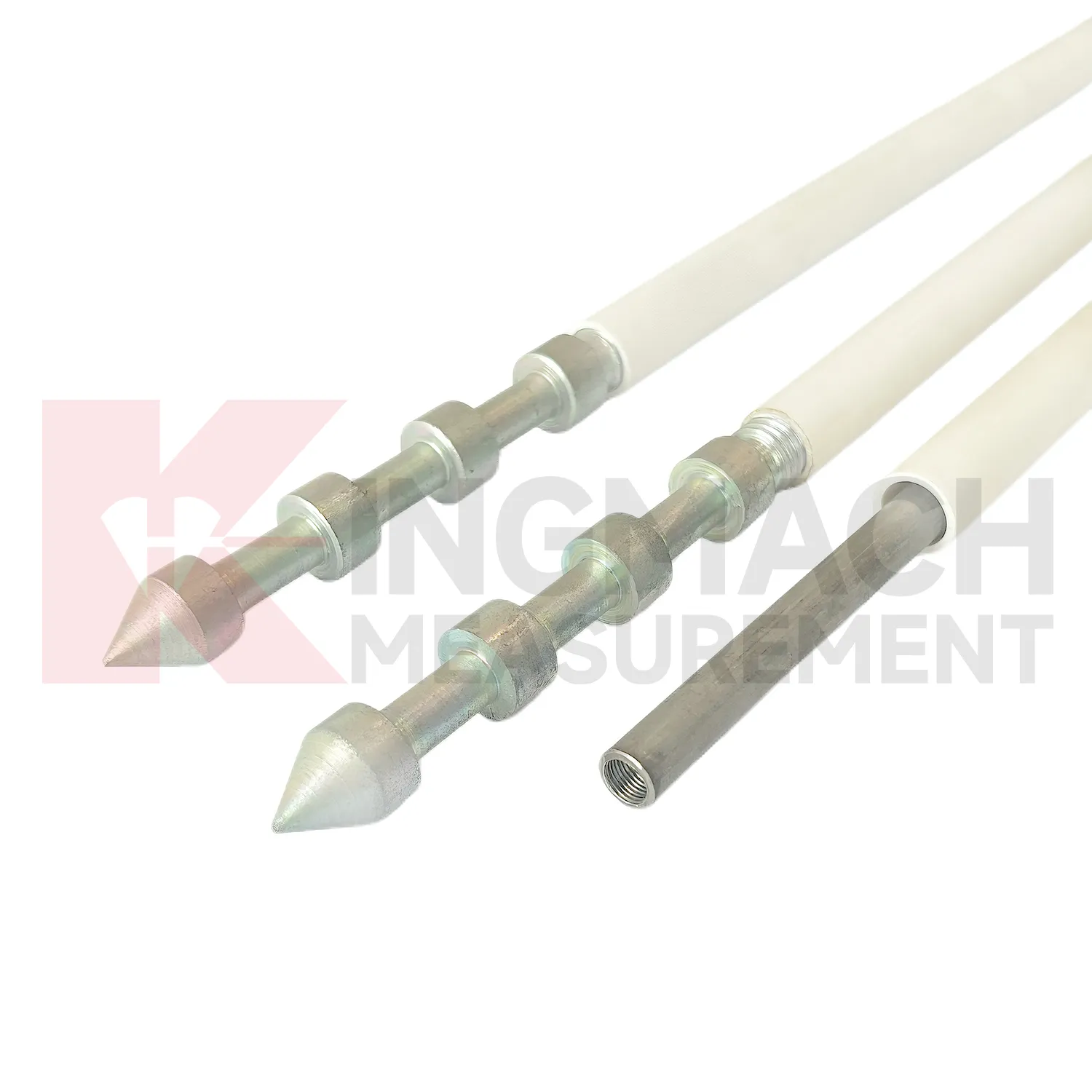

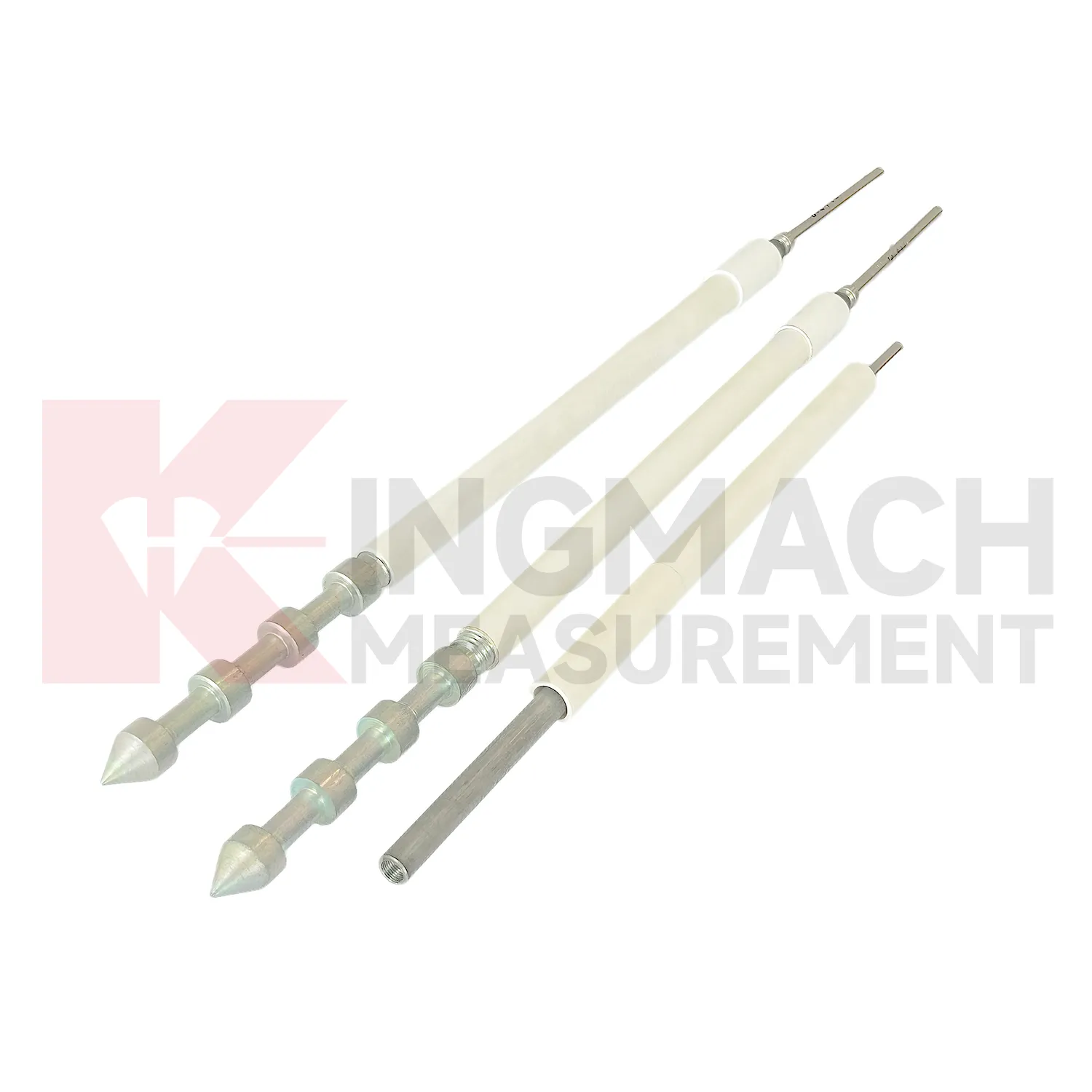

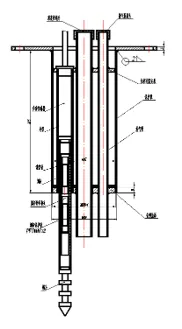

Inteligentní vícebodový měřič přemístění řady JMDL-31XXAT se používá k měření přemístění v různých vrstvách okolní horniny v tunelech, skalních svazích, základových jámách atd., aby porozuměl podmínkám přemístění různých vrstev hornin. Výrobek se skládá z měřidel posuvu, PVC ochranných trubek měřicí tyče, kotevních hlav, vícebodových instalačních sad atd., přičemž vícebodová instalační sada podporuje 3-5 bodů. Kotevní hlavy se instalují vrtáním a injektáží v různých hloubkách a jsou ukotveny k odlišným vrstvám hornin. Jeho způsob instalace je podobný konstrukci skalních svorníků, nabízí jednoduchost a pohodlí. Měřením změn přemístění každého měřidla se analyzují podmínky přemístění různých vrstev hornin.

Vlastnosti produktu:

1. Produkt je navržen na základě principu modulace indukčního magnetického toku a nabízí vyšší stabilitu, spolehlivost a odolnost. Princip indukční frekvenční modulace zahrnuje indukční snímací prvek, integrované obvody a rezonanční kondenzátory tvořící LC oscilační obvod, který vydává frekvenční signál. Když se měřicí tyč posune v cívce, změní magnetickou reluktanci a indukčnost cívky, čímž se změní frekvence výstupního signálu oscilačního obvodu. Vstupem měřicí tyče do spirálové cívky se magnetická reluktace snižuje, indukčnost se zvyšuje a frekvence klesá. Výběrem vhodných materiálů tyče a optimalizací struktury spirálové cívky, kondenzátoru a obvodů vykazují změny frekvence výstupního signálu v rozsahu dráhy tyče přesný lineární vztah s výchylkou. Protože tyč a cívka pracují v bezkontaktním stavu, je systém odolný proti poškození během instalace a používání.

2. Měřič výtlaku obsahuje interní paměťový čip s inteligentními paměťovými schopnostmi. Tovární nastavení trvale ukládá parametry, jako je model snímače, sériové číslo a kalibrační koeficienty. Může uložit až 600 instancí naměřených dat, včetně času měření, teploty (u modelů citlivých na teplotu), absolutního posunutí, relativního posunutí a hodnot nulového bodu.

3.Plně digitální detekce zajišťuje přenos signálu na dlouhé vzdálenosti bez zkreslení a silnou odolnost proti rušení.

4. Vynikající izolační vlastnosti a odolnost proti vodě.

5. Při spárování s komplexním testerem společnosti se hodnoty posunutí zobrazují přímo, což umožňuje intuitivní, jednoduchá a rychlá měření.

6. Integrace s firemním automatizovaným systémem sběru dat umožňuje bezobslužné monitorování nebo dálkové ovládání.

Aplikace

Inteligentní vícebodový měřič přemístění řady JMDL-31XXAT se používá k měření přemístění v různých vrstvách okolní horniny v tunelech, skalních svazích, základových jámách atd., aby porozuměl podmínkám přemístění různých vrstev hornin.

Specifikace
