Systém vertikálního in-Place sklonoměru JMQJ-7915ATS

Obecné informace o produktu

Obchodní podmínky produktu

Popis

Zavedení:

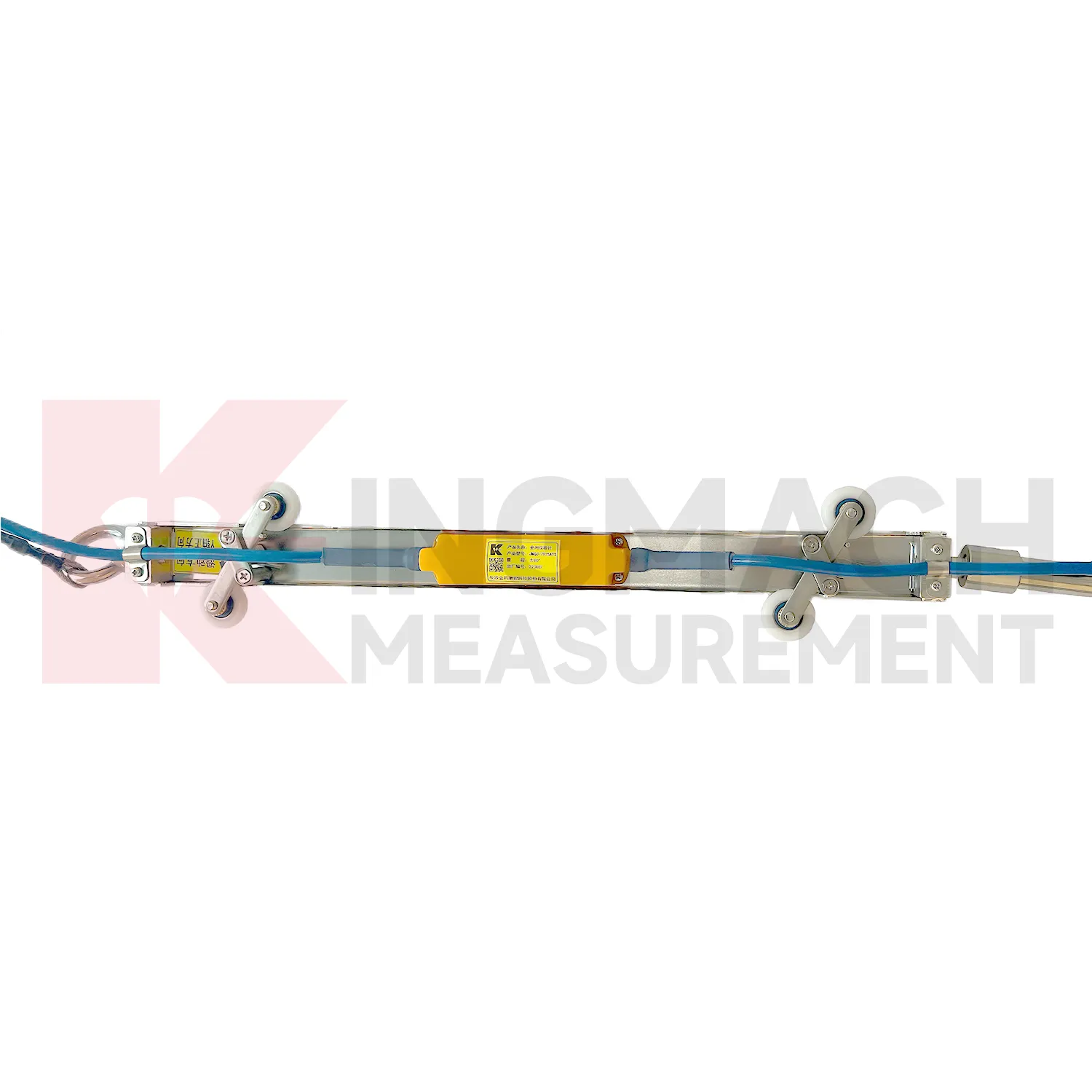

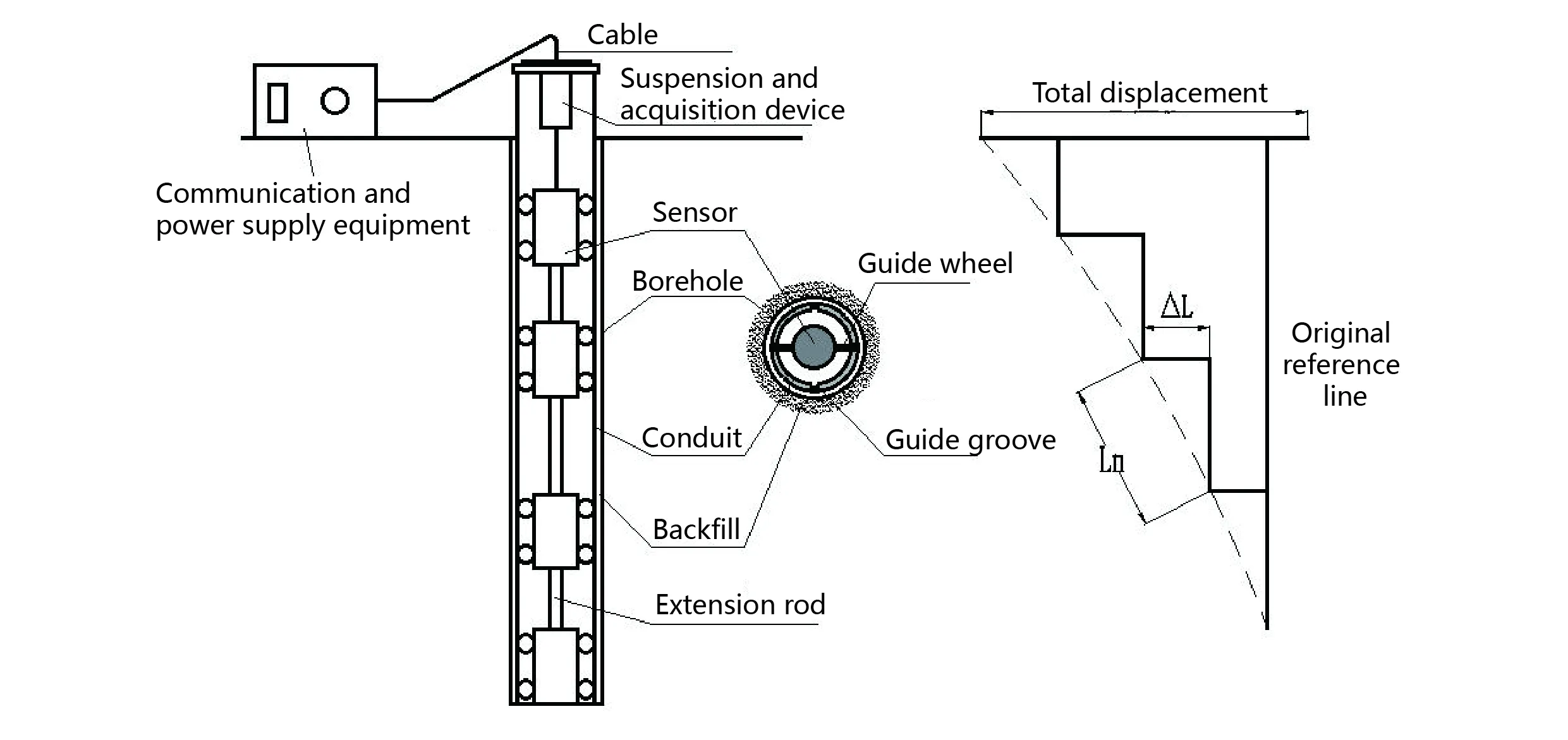

Systém vertikálního naklonění na místě se skládá ze dvou částí: vícebodového tandemového řetězce vertikálního naklonění na místě a modulu sběru clony. Vícebodový tandemový hloubkoměr je založen na konstrukci víceřadého snímače sklonu MEMS, který elektricky propojuje více řetězců vertikálního in-Place sklonoměru v vrtání pomocí jediného kabelu. Akviziční modul se používá ke shromažďování naměřených dat vícebodového vertikálního in-místního řetězce sklonoměru a odesílání dat pomocí drátových nebo bezdrátových prostředků.

Vlastnosti produktu:

1. Systém vertikálního in-Place sklonoměru je založen na technologii 3D-MEMS senzoru zrychlení a technologii automatické kompenzace teploty, která účinně snižuje vliv teplotního posunu a zvlnění napájení.

2.Multi-Point Series-Connected vertikální in-place in-place inklinometr řetězec pohyblivého těla nástroje část procesu vstřikování, malý a lehký, prostřednictvím kabelu k dosažení elektrického spojení všech snímačů v měřicím otvoru, všechny snímače v měřicím otvoru lze rozdělit až do 4 skupin, každá skupina nezávislá komunikace, vzájemně se neruší

3. Vícebodová řada svislých sklonoměrů na místě je fyzicky spojena kardanovým kloubem a ojnicí, délka je vyrobena podle konstrukčních požadavků a poloha měřicího bodu je flexibilně uspořádána. Plně utěsněné vodotěsné a prachotěsné provedení, vhodné pro různá stavební prostředí.

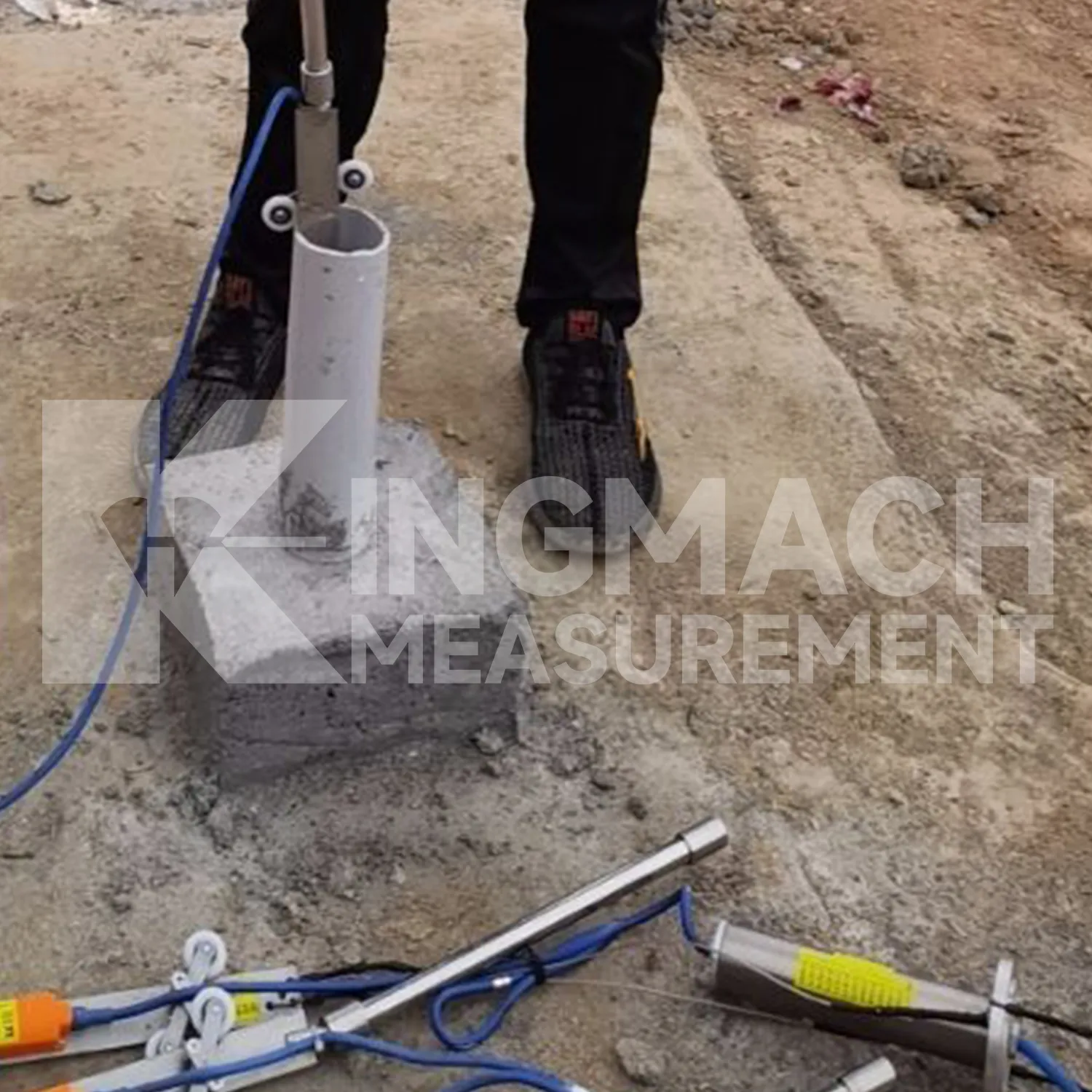

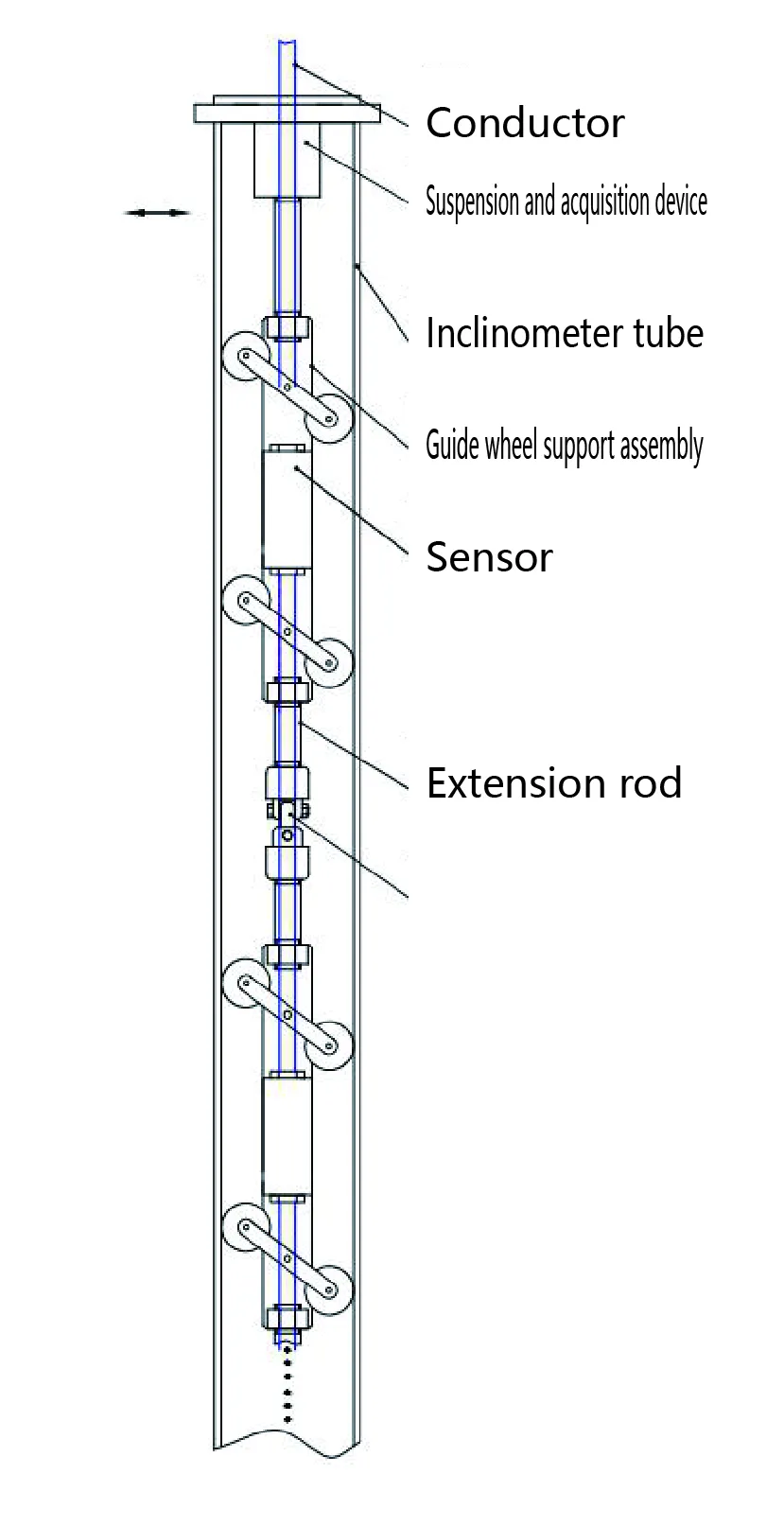

4. Vertikální in-místní sloupec sklonoměru v každém vrtu je předmontován v továrně s tělesem, kabely, univerzálními klouby, prodlužovacími tyčemi, závěsem a přijímací jednotkou podle navržené rozteče měřicích bodů, což umožňuje integrovanou přepravu a instalaci. Jednoduše připojte prodlužovací tyče na místě a vložte sestavu do vrtu pro jednoduchou, rychlou a pohodlnou instalaci.

5. Síťový ertikální in-place sklonoměr je interně nakonfigurován s elektronickými identifikátory a čísly modelů, aby bylo možné automatické rozpoznání a inteligentní výpočty.

6. Modul sběru dat obsahuje jeden ovladatelný výstup napájení snímače a čtyři výstupní komunikační rozhraní, která automaticky identifikují a provádějí inteligentní výpočty po připojení vertikálního in-místního řetězce sklonoměru.

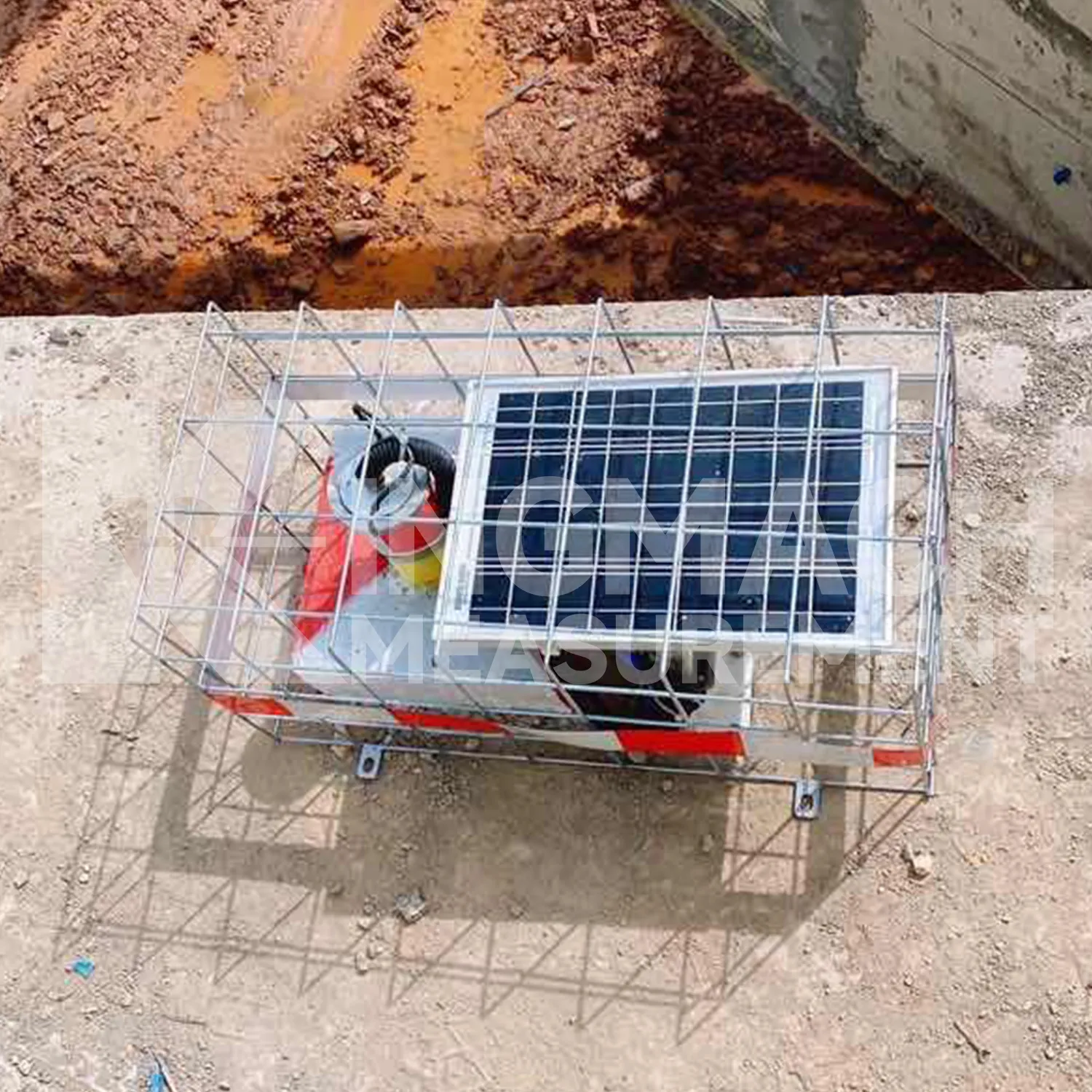

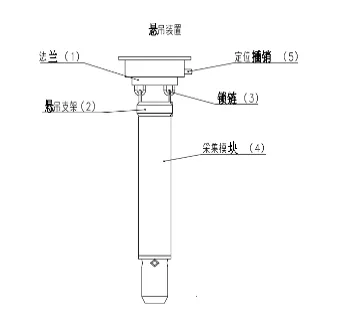

7. Akviziční modul je umístěn uvnitř otvoru trubice sklonoměru, poskytuje vodotěsnou a prachotěsnou ochranu, zabraňuje zásahům do konstrukce na místě a minimalizuje vystavení poškození.

8. Režim nízké spotřeby vypíná senzory v pohotovostním režimu a aktivuje je pouze pro měření dat.

Aplikace

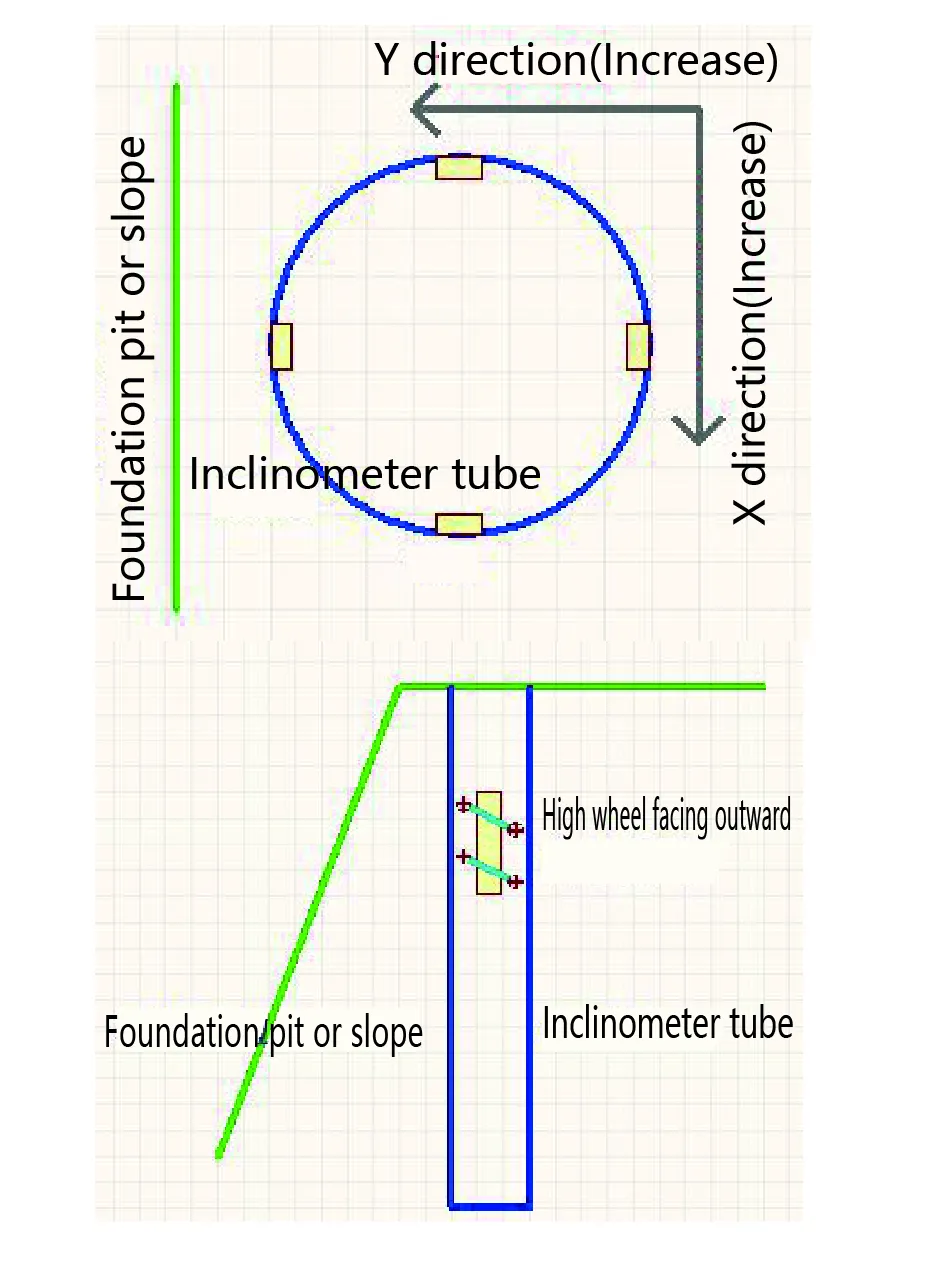

Tento produkt je vysoce přesný pevný snímač pro měření úhlů sklonu, navržený a vyrobený naší společností, který se rychle instaluje. Přijímá integrovanou instalaci. Při opuštění výrobního závodu je počet měřicích bodů uvnitř vrtu nakonfigurován jako kompletní sada. Volitelně lze nainstalovat trubku sklonoměru a zapustit ji přímo dovnitř. Dokáže automaticky lokalizovat směr umístění senzoru, což je jednoduché a rychlé. Je vhodný zejména pro měření úhlů sklonu více bodů uvnitř vrtu a je vhodný pro sledování hluboké vnitřní deformace konstrukčních těles. V kombinaci s automatickým monitorovacím systémem naší společnosti dokáže realizovat dlouhodobé automatické monitorování a inteligentní výpočet deformací.

Specifikace
