Hydrostatický snímač hladiny diferenčního tlaku se širokým rozsahem JMYC-62XXAD

Zkušební systém hydrostatických hladinoměrů diferenčního tlaku se skládá z několika diferenčních tlakových hydrostatických hladinoměrů instalovaných v různých měřicích bodech, přičemž jeden z nich je namontován v pevném bodě sloužícím jako referenční bod. Komponenty v každém měřicím bodě jsou zapojeny do série a mohou být umístěny v různých výškách a v různých směrech v rámci měřicího rozsahu. Měřením hodnot hladiny kapaliny snímačů v měřicích bodech a v referenčním bodě se vypočítá změna sedání vzhledem k referenčnímu bodu. Tento systém je široce použitelný pro přesné měření v různých inženýrských scénářích, jako je nerovnoměrné sedání vozovky, nelineární sedání v průřezu, sedání hráze, průhyb mostu, stabilita svahu a sedání budovy.

Stáhnout

Konzultace zdarma

Obecné informace o produktu

Místo původu:	Changsha, Čína
Název značky:	Kingmach
Číslo modelu:	JMYC-62XXAD
Osvědčení:	GB/T 11828.2—2022

Obchodní podmínky produktu

Minimální objednané množství:	1 kus
Cena:	Dohodnutelné
Podrobnosti o balení:	Kartony nebo dřevěné bedny. K dispozici jsou také přizpůsobená řešení balení.
Dodací lhůta:	Odesláno do 30 dnů po obdržení úplné platby.
Platební podmínky:	T/T předem.

Popis

Vlastnosti

1.Navržen a vyroben na principu propojené kapalinové trubice, nabízí vysokou citlivost, přesnost, stabilitu a minimální vliv teploty, díky čemuž je vhodný pro dlouhodobé sledování.

2. Hydrostatický nivelační systém obsahuje několik nivelačních přístrojů propojených hydraulickými trubkami, které umožňují měření vertikální deformace na každém přístroji vzhledem k referenčnímu bodu. Je vybaven vestavěnými inteligentními obvody a poskytuje digitální měření přímo přes sběrnici 485, podporuje přenos na dlouhé vzdálenosti bez zkreslení a je ideální pro dlouhodobé pozorování a automatizovaná měření.

3.Vynikající izolační výkon, vodotěsný a odolný design, DC 12V napájení, zajištění bezpečnosti a spolehlivosti.

4.Při spárování s automatizovaným akvizičním systémem naší společnosti (vybaveným sběrnicovými moduly a softwarem hostitelského počítače) umožňuje bezobslužné měření nebo vzdálené monitorování.

Aplikace

Širokorozsahový diferenciální tlakový hydrostatický hladinový senzor řady JMYC-62XXAD se široce používá pro přesné měření lineárního sedání na vozovkách, průhybu mostů, úpravy měkkých základů, melioračních základů, podloží hrází, stability svahů a sedání budov.

Specifikace

Rozsah	500 mm, 1000 mm, 3000 mm, 5000 mm
Rezoluce	0.1mm
Přesnost	0,2 % FS
Napájecí napětí	DC 9V až 24V
Spotřeba energie	<0,5W
Výstupní signál	Digitální signál RS485
Provozní teplota	-30℃~+80℃

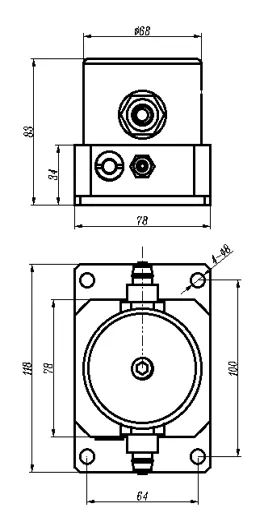

Rozměry	118 mm × 78 mm × 83 mm
