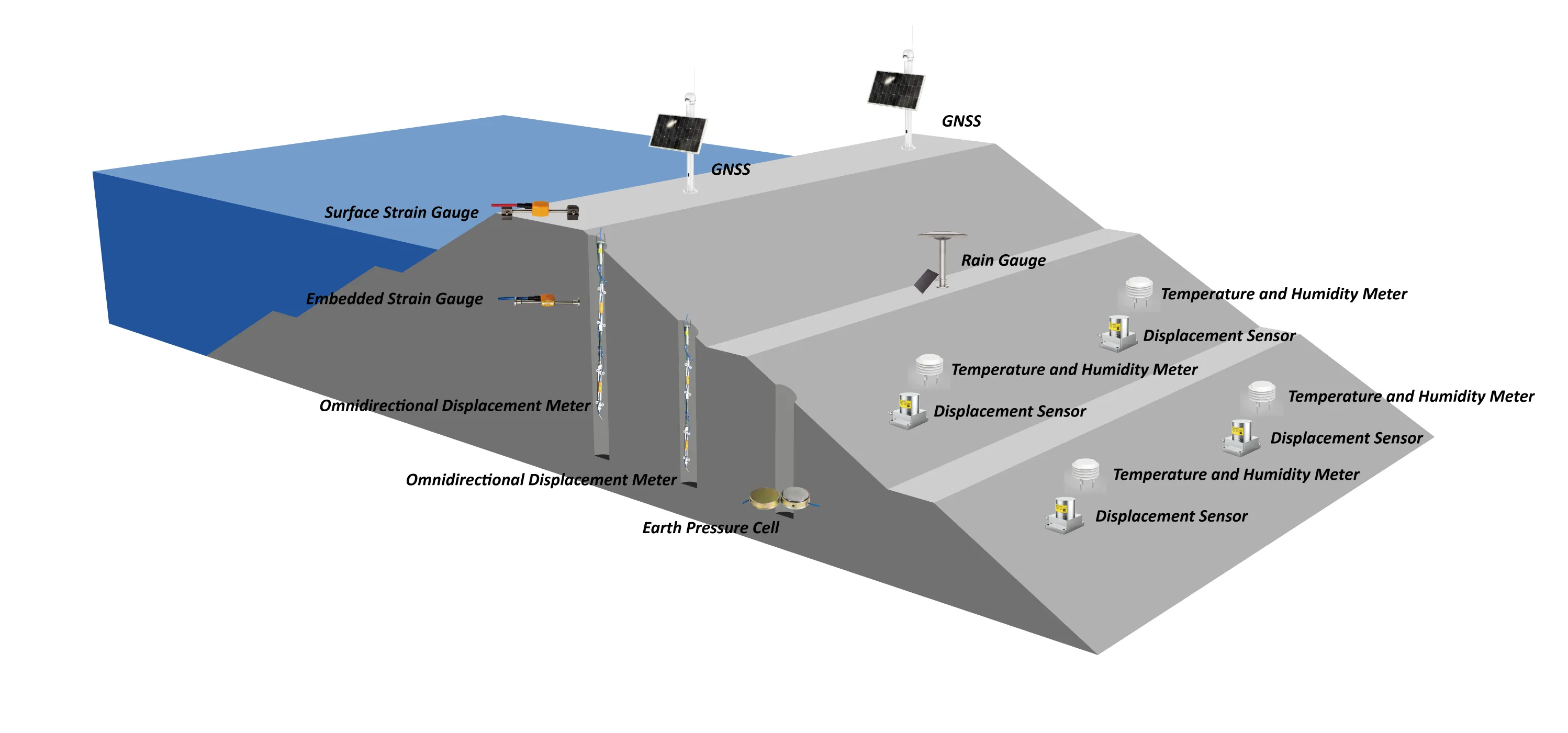

Automatický monitoring přehrady je technický systém, který využívá snímací zařízení a vzdálené datové systémy rozmístěné na tělese hráze, základu hráze a okolních oblastech k nepřetržitému sledování konstrukčního stavu, průsakových podmínek a provozní bezpečnosti přehrady pod vlivem tlaku vody, geologického pohybu a přírodního prostředí. Tento systém pomáhá varovat před riziky, jako je deformace hráze a průsaky, a tím zajišťuje bezpečný provoz funkcí nádrže včetně protipovodňové ochrany, výroby energie a zásobování vodou. Jeho jádro spočívá v zachycení dynamické interakce mezi „geologií přehradního tělesa-vodního tělesa“ a vybudování bezpečnostní monitorovací sítě pokrývající celý rozsah tělesa přehrady.

Konzultace zdarma

Monitorování položek

Vlastnosti

Automatické monitorování přehrady se musí zaměřit na hlavní cíle „stabilita konstrukce – bezpečnost prosakování – provozní spolehlivost“, přičemž specifické monitorovací faktory jsou rozděleny do tří hlavních kategorií:

Monitorování stavby hráze

Odráží mechanický a deformační stav hlavní konstrukce přehrady a slouží jako klíčový ukazatel pro posouzení bezpečnosti přehrady.:

1、Monitorování deformace: Zahrnuje sedání hráze (v různých výškách koruny hráze a sklonu hráze), horizontální posun (horizontální posun koruny hráze, posun tělesa hráze ve směru proti proudu-po proudu), sklon hráze (odchylka svislosti ve směru osy hráze), stupeň otevření a podélné spáry betonu hráze atd.

2、Sledování napětí a napětí: Zahrnuje konkrétní napětí tělesa hráze (napětí koncentrované oblasti, jako je pata hráze a špička hráze gravitačních přehrad), napětí tělesa hráze (koruna hráze a opěra hráze u obloukových přehrad), napětí horninového masivu základů přehrady a napětí odříznuté stěny atd.

3、Sledování integrity konstrukce: Zahrnuje trhliny hráze (šířka, hloubka a vývoj povrchových trhlin v betonových hrázích), selhání uzávěru dilatačních spár hráze a strukturální vibrace tělesa hráze (při silném zemětřesení) atd.

Průsaky a hydrologický monitoring

Zaměřuje se na průsakový stav hráze a základ hráze i na hydrologické parametry nádrže:

1、Sledování průsaků: Zahrnuje průsakový průtok tělesa hráze (odvodňovací otvory hráze), průsakový průtok základu hráze (systém odvodnění základů hráze), hladinu průsakové vody (freatická linie tělesa hráze), průsakový tlak (vztlakový tlak základu hráze) a průsakové průsaky (prosakování u opěry hráze) atd.

2、Hydrologické monitorování: Zahrnuje hladinu vody v nádrži (změny hladiny vody v nádrži), hladinu vody po proudu (hladina dolního koryta řeky při vypouštění povodně), průtok přítoku, odtok a teplotu vody (ovlivňující tepelné namáhání tělesa hráze) atd.

Sledování prostředí a zátěže

Pokrývá vnější faktory prostředí a provozní zatížení, které ovlivňují konstrukční bezpečnost přehrady:

1、Faktory prostředí: Zahrnuje teplotu vzduchu (teplotní změny tělesa přehrady), srážky (stabilita svahů kolem oblasti přehrady), zemětřesení (seismické zrychlení terénu) a vlny větru (vliv vln před přehradou na těleso přehrady) atd.

2、Provozní zatížení: Zahrnuje tlak vody (hydrostatický tlak a hydrodynamický tlak nesený tělesem hráze), tlak sedimentu (dodatečné zatížení tělesa hráze způsobené sedimentací před hrází) a tlak ledu (nápor na těleso hráze z ledových vrstev na povrchu přehrady v chladných oblastech) atd.
