Průvodce specifikacemi displacementu Kingmach

Začněte pohybem, který potřebujete měřit

Před porovnáním datových listů definujte režim posunutí. Měřič trhlin měřící spáru 20 mm neřeší stejný problém jako jednotka GNSS sledující pohyb svahu, senzor drátěného lana měřící dlouhou dráhu nebo vícebodový pohyb měřiče odečítajícího pohyb v různých vrstvách hornin. Rozsah, způsob instalace a interpretace dat závisí na typu pohybu.

Rozsah posunů Kingmach zahrnuje lineární posun, šířku trhliny, pohyb dilatační spáry, plošný posun povrchu, deformaci geomříže, sedání bednění, posun okolní horniny a posun horninového podloží. Nejprve vyberte strukturu měření z aplikace a poté upřesněte číselnou specifikaci.

• Pro šířku trhliny nebo spáry zkontrolujte krátký dosah, rozlišení, montážní základnu, měřicí tyč a dlouhodobou stabilitu.
• U mostu, přehrady, železnice nebo relativního posunutí budovy zkontrolujte přesnost, vliv teploty, vodotěsnost a kompatibilitu snímání.
• Pro monitorování svahu nebo sesuvu půdy zkontrolujte dosah, komunikaci, napájení, odolnost vůči povětrnostním vlivům a bezobslužný provoz.
• U vrstev hornin nebo deformací skalního podloží zkontrolujte kotevní strukturu, způsob vrtání a injektáže, měřicí body a hloubku instalace.
• Pro monitorování bednění a stavby, kontrolu ochrany, spolehlivost odezvy, dočasnou montáž a integraci alarmu.

Specifikace měřiče objemu jádra k porovnání

Rozsah: vyhněte se jak poddimenzování, tak zbytečnému předimenzování

Senzor s příliš malým dosahem může během velké události dosáhnout svého limitu. Senzor s mnohem větším dosahem, než projekt potřebuje, může zvýšit náklady, aniž by zlepšil viditelnost malých pohybů. Před výběrem rozsahu odhadněte normální, sezónní pohyb, pohyb ve fázi výstavby a na úrovni varování.

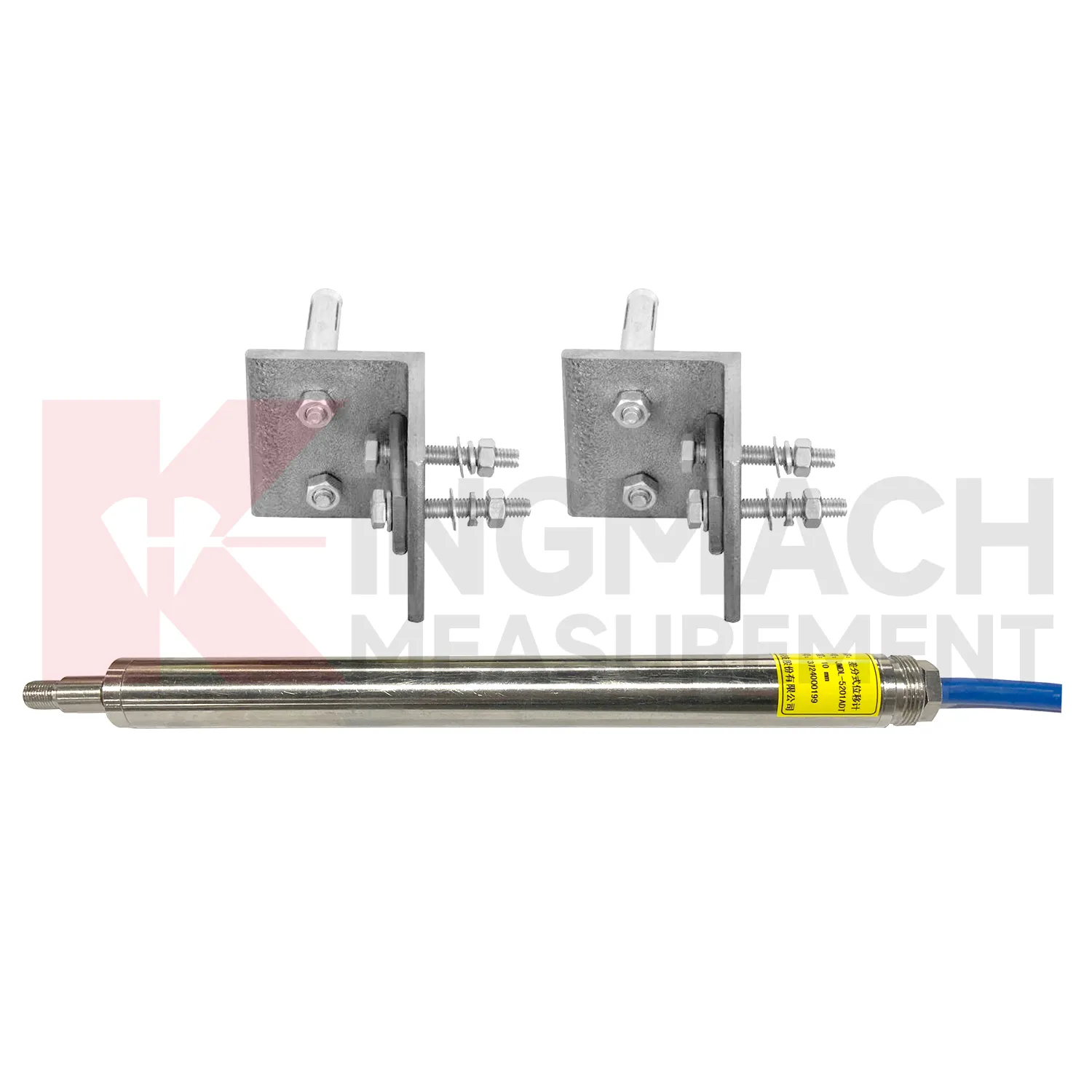

Pro krátký strukturální pohyb Kingmach Diferenciální výtlak JMDL-52XXADT je k dispozici v rozsahu 20 mm, 50 mm a 100 mm. The Inteligentní měřidlo trhlin JMDL-22XXAT zahrnuje modely 20 mm, 50 mm, 100 mm a 200 mm. Pro delší cestování je JMLS-22XXADT Snímač posunu drátěného lana pokrývá možnosti 0-500 mm, 0-1000 mm a 0-2000 mm.

Přidejte okraj pro pohyb, který spouští technickou akci, nikoli libovolné procento. Senzor by měl zachytit varovnou událost, aniž by pracoval tak hluboko pod plným rozsahem, že zvolený rozsah poskytuje jen malou praktickou hodnotu pro normální sledování trendu.

Rozlišení a přesnost odpovídají na různé otázky

Rozlišení je nejmenší zobrazený přírůstek. Přesnost je očekávaný rozdíl mezi uváděnou hodnotou a skutečným posunem. Měřidlo může zobrazit 0,01 mm, zatímco jeho přesnost je vyjádřena v procentech plného rozsahu, takže obě hodnoty musí být přezkoumány společně.

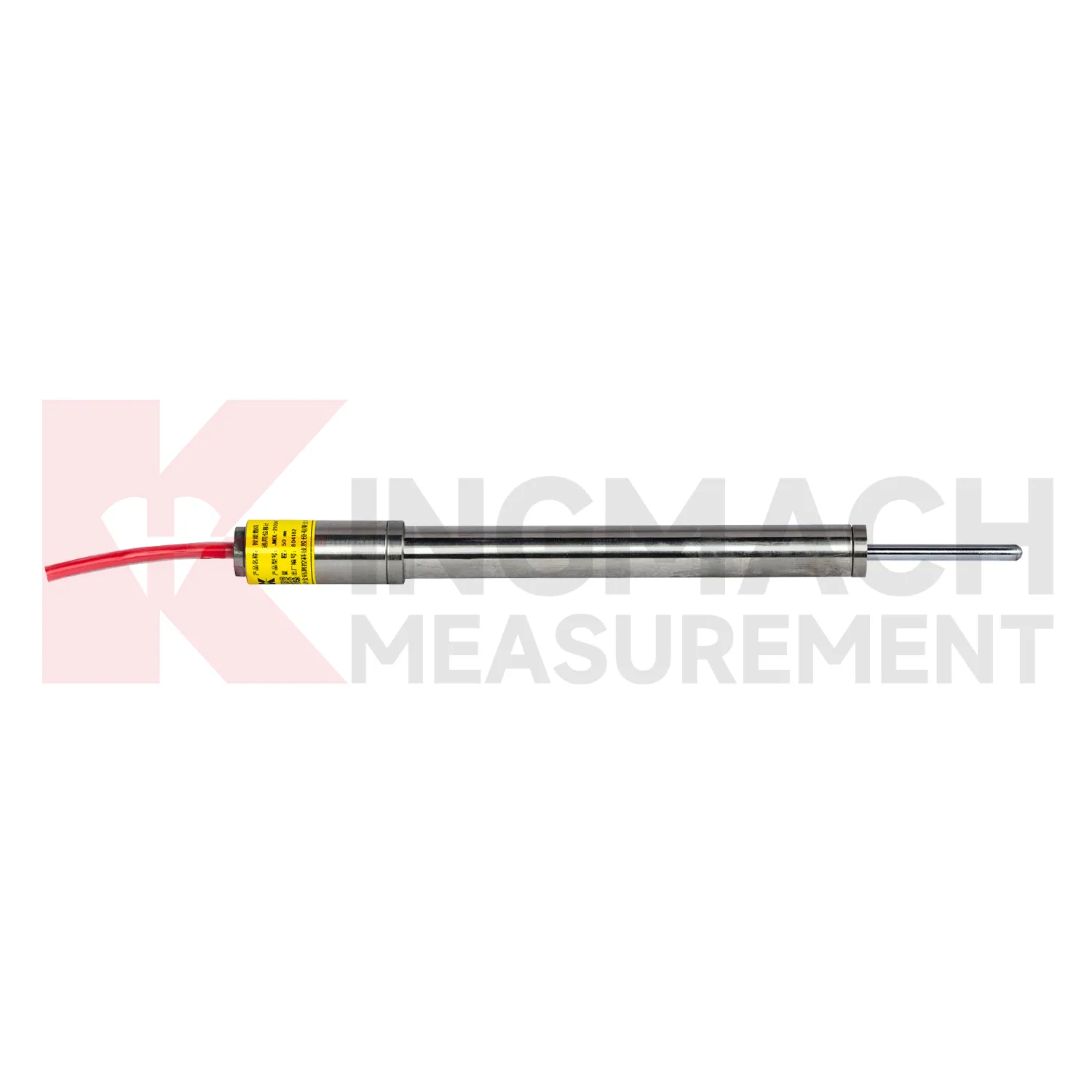

JMDL-52XXADT je ​​specifikován s rozlišením 0,01 mm a přesností +/-0,1 % FS. Inteligentní víceúčelový měřič vzdálenosti je specifikován s rozlišením 0,01 mm a přesností 0,5 % FS. Magnetostrikční model je specifikován s rozlišením 0,01 mm a přesností +/-0,05 % FS. Rozlišení ovlivňuje viditelnost malého trendu; přesnost ovlivňuje důvěru v absolutní hodnotu.

Nenastavujte prahovou hodnotu alarmu pouze podle přírůstku zobrazení. Počítejte s přesností, opakovatelností, vlivem teploty, pohybem instalace a rozhodovací rezervou projektu, abyste snížili rušivé alarmy a falešnou interpretaci.

Přizpůsobte princip snímání místu

Princip snímání ovlivňuje drift, životnost, instalaci, údržbu a chování signálu. Indukční frekvenčně modulované měřiče vyhovují mnoha úlohám strukturálních posunů a dilatačních spojů, protože jejich digitální architektura podporuje stabilní monitorování na velké vzdálenosti. Senzory z drátěného lana zvládají delší cesty nebo dráhy nepřímého pohybu, zatímco GNSS podporuje rozsáhlý povrchový pohyb ve vzdálených bodech.

The Magnetostrikční měřič posunu JMCW-21XXADT je doplňkovou bezkontaktní možností v rámci portfolia Kingmach displacement; nejedná se o snímač přemístění vibračního drátu. Jeho bezkontaktní snímací struktura je určena pro aplikace, kde je užitečné snížené mechanické opotřebení a absolutní lineární měření polohy. Publikovaná specifikace zahrnuje krytí IP67, komunikaci RS485 a provoz od -30 C do +80 C.

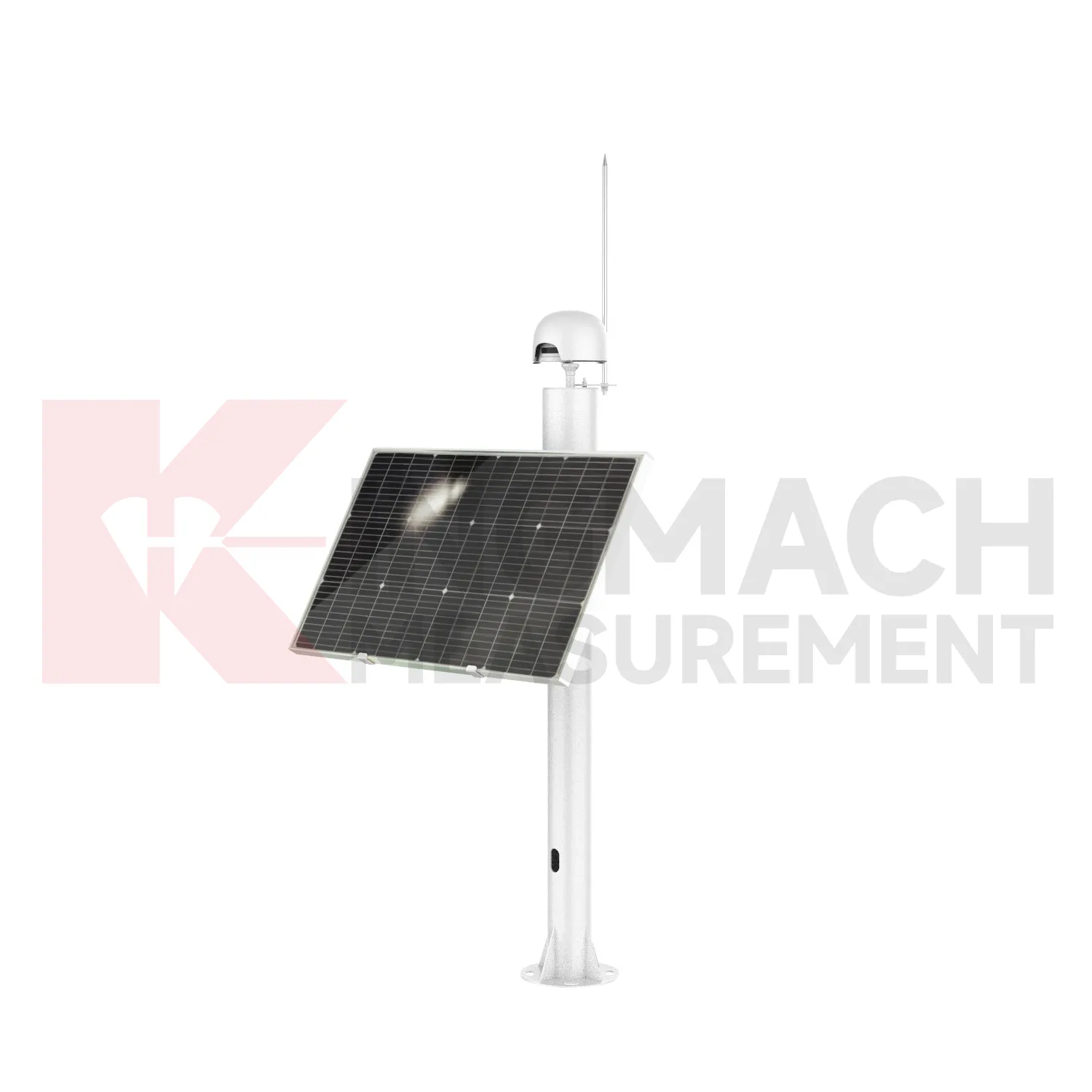

Pro vzdálený pohyb povrchu je Integrovaný GNSS JMBD-1050YT podporuje multi-konstelační polohování, komunikaci 4G a RS485, solární provoz plus lithiovou baterii, krytí IP67 a rozsah prostředí od -40 C do +85 C. Zvolte GNSS, když je požadovaným výstupem polohový pohyb po větší ploše spíše než lokální posun kloubu.

Teplota obrazovky, voda, prach a elektrická expozice

Civilní monitorovací místa vystavují senzory dešti, kondenzaci, prachu, bahnu, vibracím, tahání kabelů, korozivnímu vzduchu a elektrickému rušení. Utěsnění a environmentální limity považujte za primární výběrová kritéria. Vhodný princip snímání může přesto selhat, pokud kryt, konektor, kabelový vstup nebo montážní orientace neodpovídají místu.

Porovnejte provozní rozsah s mikroklimatem instalace spíše než s blízkou meteostanicí. Přehradní galerie, ostění tunelu, mostovka a exponovaný svah mohou mít velmi odlišné teplotní a vlhkostní podmínky. Zkontrolujte ochranu kabelu, těsnění konektoru, odvodnění, uzemnění a přepěťovou ochranu jako součást návrhu instalace.

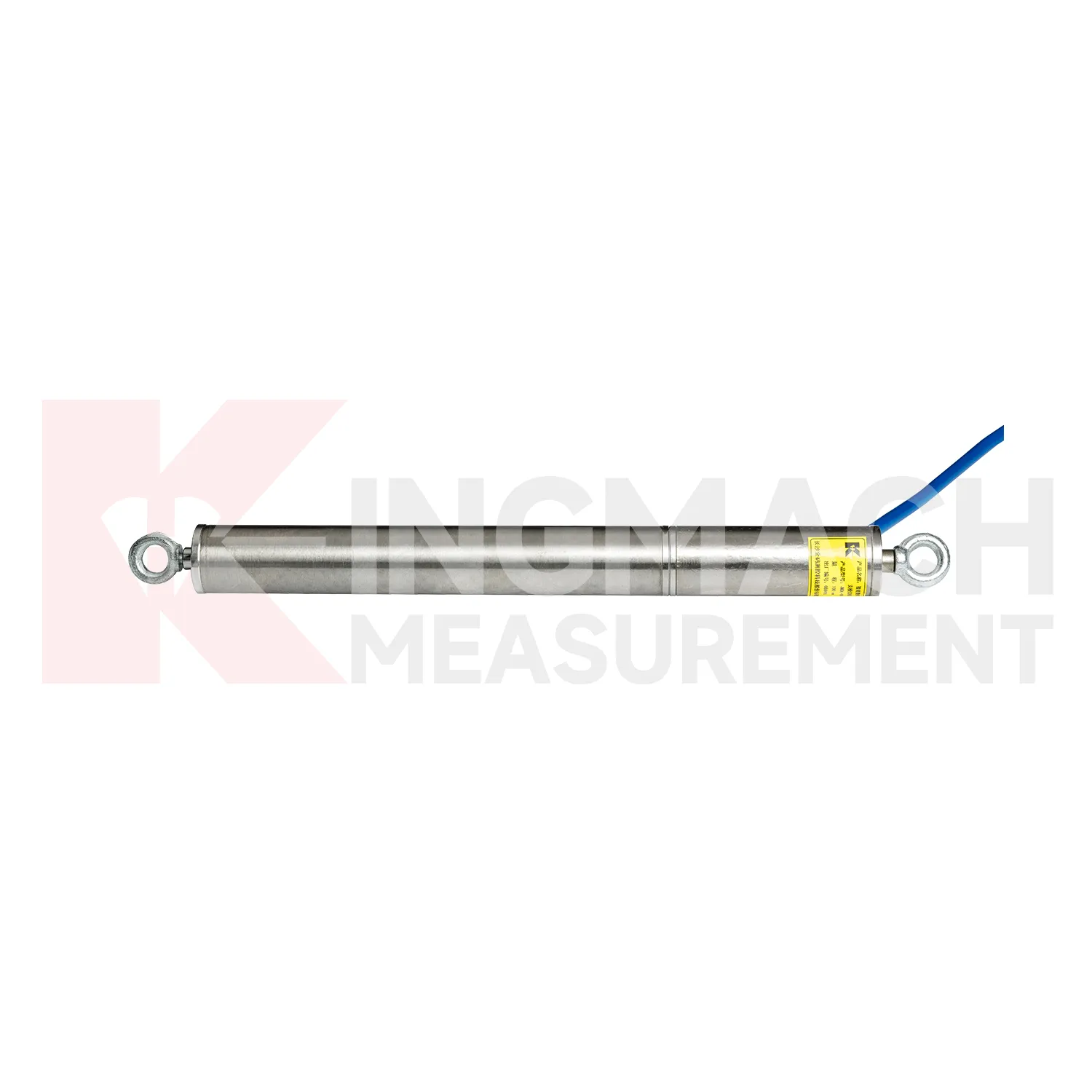

Senzor posuvu drátěného lana Kingmach je specifikován v IP67 a -30 C až +70 C. Magnetostrikční měřič je specifikován v IP67 a -30 C až +80 C. JMDL-49XXAT Chytré bednění / Měřič posuvu ocelového drátu je specifikováno v IP68, což může vyhovovat instalacím s větší expozicí vodě a prachu, pokud jeho měřicí struktura také odpovídá projektu.

Potvrďte kompletní komunikační a akviziční řetězec

Měřič vzdálenosti vytváří použitelné informace pouze tehdy, když signál dosáhne systému, který ukládá, kontroluje a hlásí výsledek. Před nákupem ověřte komunikační režim, vzdálenost kabelu, přenosovou rychlost, kde je to možné, kompatibilitu loggeru, napájení, uzemnění, přepěťovou ochranu, konverzi inženýrských jednotek, synchronizaci času a kontrolu kvality dat.

RS485 je běžný v robustním digitálním monitorování, protože podporuje integraci v terénu a delší kabely. Vzdálené body mohou také vyžadovat 4G, solární nabíjení nebo provoz s baterií. Zkontrolujte senzor, kabel, záznamník, kryt, software, logiku alarmu a přístup údržby jako jeden systém, nikoli jako samostatné řádkové položky.

The JMDL-21XXAT Chytrý univerzální měřič objemu ukládá identifikaci senzoru a informace o kalibraci a může pracovat s automatickým získáváním dat pro bezobslužné monitorování. Během kontroly RFQ potvrďte přesný odečet nebo záznamník, zapojení, adresování, mapování softwaru a postup uvedení do provozu pro vybraný model.

V rámci měření zacházejte s instalačním hardwarem

Měření posunutí závisí na přenosu skutečného pohybu na snímací prvek bez uvolnění, chyby v ohybu, tření nebo neúmyslného omezení. Před schválením senzoru si prohlédněte instalační výkres. Geometrie montáže, očekávaný směr pohybu, vedení kabelů, přístup pro nulování a ochrana proti poškození konstrukce – to vše ovlivňuje kvalitu dat.

Měřidla trhlin vyžadují stabilní základny a vhodné měřicí tyče. The JMDL-24XXAT Chytrý flexibilní měřič objemu se musí deformovat se sledovanou geomříží nebo vyztuženým materiálem. The JMDL-31XXAT Smart Multipoint Displacement Meter používá kotvy v různých hloubkách s vrtáním, injektáží, ochrannými trubkami a instalačním hardwarem.

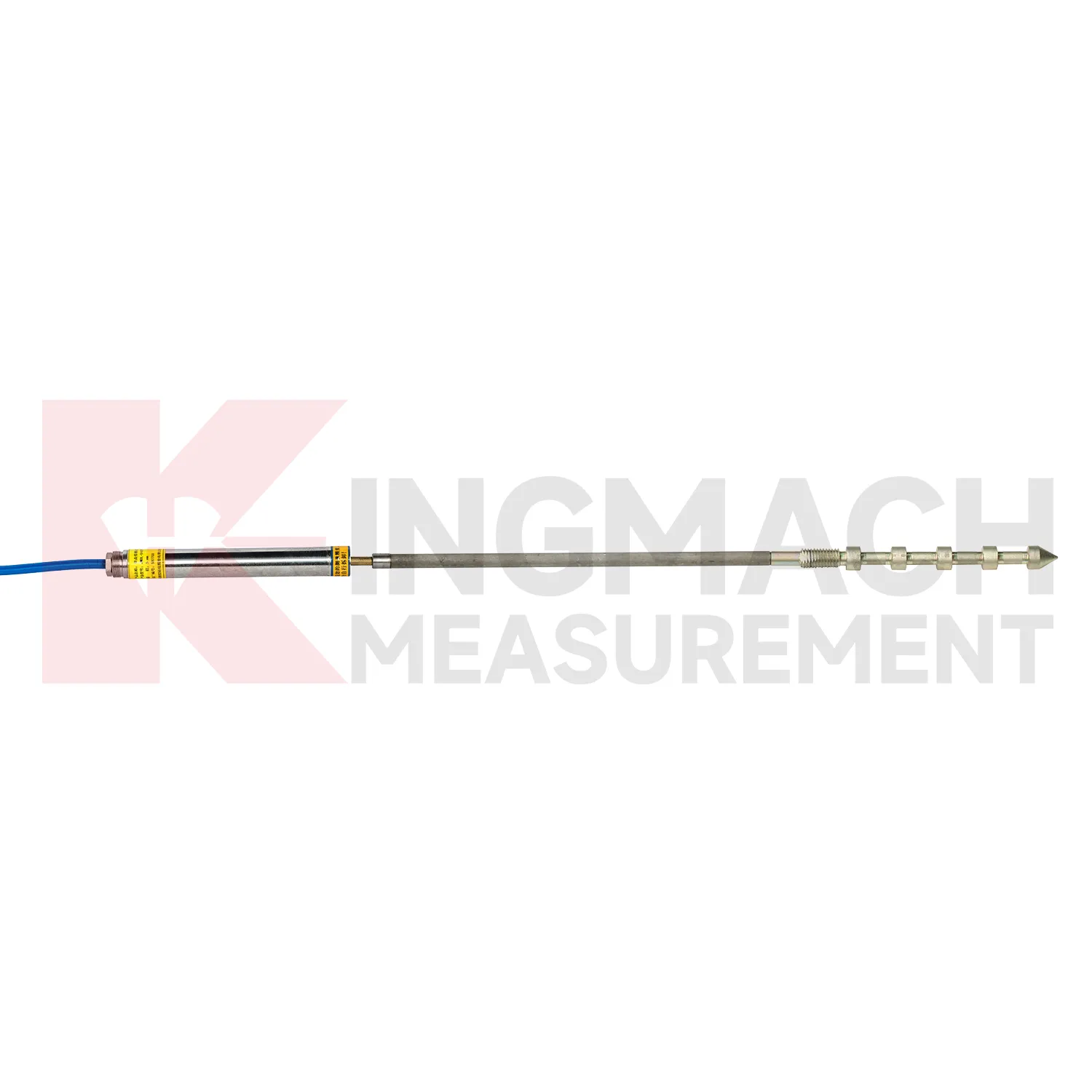

Pro skalní podloží nebo pohyb okolních hornin, JMDL-32XXAT Inteligentní jednobodový měřič posunu podloží používá přírubu, snímač, spojovací tyč, kotevní hlavu a sestavu trubky z PVC. Tyto komponenty definují, jak senzor sleduje pohyb horninového masivu, takže patří spíše do technické kontroly a cenové nabídky, než aby se s nimi zacházelo jako s volitelným příslušenstvím.

Mapa specifikace výtlakového měřiče Kingmach

Ověřené příklady projektů Kingmach

Egongyan železniční most, Chongqing (2019)

The Projekt monitorování pouze železničního mostu Egongyan pokrytá síla kabelu, průhyb, trhlina a monitorování prostředí. Seznam projektového vybavení zahrnuje JMDL-22XXAT Smart Crack Gauge spolu s namáháním, zatížením, náklonem, zrychlením, teplotou a vlhkostí, deštěm, větrem a automatickým snímacím zařízením. Pro RFQ pro most tento příklad ukazuje, proč by měl být měřidlo trhlin specifikováno jako součást koordinovaného sledovacího řetězce. Kupující by měli definovat rozsah trhlin nebo spojů, místo montáže, expozici prostředí, rozhraní akvizice a prahovou hodnotu alarmu společně, spíše než vybírat měřidlo pouze podle rozlišení.

Před zahájením instalace si pro každý bod zaznamenejte základní linii měření, ochranný hardware, přístup ke kontrole a akceptaci předání.

Dálnice Yuping-Panzhou, Guizhou (2023)

The Projekt dálnice Yuping-Panzhou zahrnovalo sedání tunelu, konvergence oblouku a pasu, sledování trhlin a strukturální deformace. Jeho seznam aplikací zahrnuje Smart Crack Gauge a laserové měření posunutí spolu s hydrostatickými úrovňovými a vibračními nástroji na namáhání drátu. Případ podporuje multiparametrový přístup k deformaci tunelu: lokální otevírání trhlin, konvergence, sedání a deformace odpovídají na různé technické otázky. Pro zadávání zakázek určete, kde je každý bod posunutí instalován, očekávaný směr a velikost pohybu, jak se naměřená hodnota dostane na monitorovací platformu a která prahová hodnota zahájí kontrolu nebo eskalaci.

V instalačním plánu by měl být také uveden referenční bod, montážní tolerance, ochrana kabelu, test uvedení do provozu a způsob přístupu pro pozdější údržbu.

Věž větrné elektrárny Changde, Hunan (2025)

The Projekt větrné elektrárny Changde monitorované sedání základů, síla lana, vibrace konstrukce, trhliny v přechodových sekcích a deformace. Související vybavení zahrnuje senzor posunu drátěného lana JMLS-22XXADT jako součást širšího balíčku senzorů. Tento příklad je užitečný, když je třeba monitorovat dlouhý nebo nepřímý pohyb s jinými strukturálními reakcemi. Během výběru definujte dráhu drátu, dosah, směr návratu, stabilitu montáže, expozici krytu, komunikační trasu a přístup pro kontrolu. Tyto detaily určují, zda snímač sleduje pohyb konstrukce bez prověšení, tření nebo mechanické interference.

Přejímka by měla zahrnovat řízenou cestovní kontrolu, základní odečet, kontrolu kabelu a potvrzení, že výstup dosáhne přiděleného monitorovacího kanálu.

Cena, dokumentace a obchodní podmínky

Cena měřiče objemu závisí na přesném modelu, rozsahu, výkonu, délce kabelu, instalačním hardwaru, loggeru, krytu, napájecím systému, softwaru, množství, kalibrační dokumentaci a rozsahu dodávky. Rozsah veřejných dolarů by byl bez těchto vstupů zavádějící. Vyžádejte si cenovou nabídku založenou na konfiguraci a porovnejte dodavatele se stejným kusovníkem.

Pro JMDL-52XXADT aktuální obchodní informace uvádějí minimální objednávku jednoho kusu, dohodnutou cenu, T/T předem, kartonové nebo dřevěné krabicové balení a odeslání do 30 dnů po úplném zaplacení. Potvrďte všechny obchodní podmínky ve formální nabídce, protože konfigurace, množství, přizpůsobení a harmonogram projektu mohou konečnou nabídku změnit.

• Uveďte aplikaci, očekávaný pohyb, požadovaný dosah, rozlišení, přesnost a prahovou hodnotu alarmu.
• Uveďte provozní teplotu, expozici vodě a prachu, kabelovou trasu, napájení, komunikaci a požadavky na záznamník dat.
• Uveďte požadované konzoly, tyče, kotvy, příruby, ochranné trubky, kryty a instalační služby.
• Vyžádejte si datový list, informace o kalibraci, definici zapojení, instalační příručku, záruční podmínky, balení, dodací lhůtu a příslušné certifikační dokumenty.

Kontrolní seznam před nákupem pro inženýry

• Definujte typ posunutí: šířka trhliny, pohyb spáry, sedání, dlouhá dráha, pohyb povrchu, pohyb horninové vrstvy nebo deformace horninového podloží.
• Nastavte rozsah s okrajem pro normální, sezónní pohyb, pohyb ve fázi výstavby a pohyb na úrovni varování.
• Společně zkontrolujte rozlišení, přesnost, opakovatelnost, stabilitu a vliv teploty.
• Potvrďte vodu, prach, vibrace, korozi, blesky a orientaci instalace v místě měření.
• Ověřte výstup, napájení, vzdálenost kabelů, kompatibilitu loggeru, softwarové mapování a vzdálenou komunikaci.
• Zkontrolujte konzoly, základny, tyče, kotvy, příruby, ochranné trubky a požadavky na zálivku.
• Vyžádejte si kalibrační data, sériovou identifikaci, podrobnosti o zapojení, instalační výkresy a pokyny pro uvedení do provozu.
• Před vystavením objednávky potvrďte konfiguraci, množství, balení, dodávku, záruku, platbu a poprodejní podporu.

Často kladené otázky

Závěrečná poznámka: Před nákupem si ověřte každou specifikaci podle návrhu projektu, místního prostředí, prahu monitorování, instalačního výkresu a architektury sběru dat.
