Vibrační tenzometry pro monitorování mostů, tunelů a přehrad: Kompletní průvodce výběrem

Globální stavebnictví zažívá masivní nárůst investic do infrastruktury ve velkém měřítku. Vlády a soukromí developeři celosvětově financují velké mosty, tunely, vodní přehrady a věžovité stavby větrné energie. V důsledku toho poptávka po spolehlivých a dlouhodobých systémech strukturálního monitorování zdraví (SHM) nebyla nikdy vyšší. V rámci těchto kritických bezpečnostních systémů fungují tenzometry jako primární zdroj dat. Musíte si uvědomit, že chybný výběr senzoru stojí mnohem víc než samotné fyzické zařízení. Špatná volba vede ke zkresleným výpočtům napětí, oddaluje bezpečnostní rozhodnutí a nakonec znásobuje dlouhodobé náklady na údržbu.

Výběr tenzometru proto představuje kritický technický úsudek spíše než jednoduchý nákup komodity. Každý projektant musí před specifikací senzoru odpovědět na tři základní otázky. Za prvé, co je hostitelský materiál? Za druhé, jaká je současná fáze instalace? A konečně, jaká jsou environmentální omezení? Tento komplexní průvodce vás provede různými typy měřidel, kritickými kritérii výběru, přizpůsobením aplikací a integrací senzorů do kompletního systému SHM.

Co dělá technologii vibračního drátu globálním standardem pro dlouhodobé monitorování napětí

Než budete moci inteligentně specifikovat senzor, potřebujete solidní technické znalosti o tom, jak různé monitorovací technologie fungují. Technologie vibračního drátu (VW) v současnosti slouží jako globální standard pro dlouhodobé monitorování infrastruktury. Princip vibračního drátu se opírá o napnutý ocelový drát, který je buzen pulzní budicí cívkou. Vlastní frekvence této vibrace přímo odpovídá namáhání drátu.

Tento frekvenční výstup poskytuje výjimečné výhody pro stavební projekty. Senzory VW nabízejí silnou odolnost vůči elektromagnetickému rušení a vykazují vysoce stabilní dlouhodobé chování driftu. Kromě toho mohou tyto senzory přenášet signály přes kilometry kabelu bez jakéhokoli zkreslení nebo ztráty signálu.

Většina projektů monitorování zdraví konstrukcí vystavuje senzory významným tepelným cyklům venku. Moderní tenzometry VW jsou proto vybaveny vestavěným termistorem pro integrované snímání teploty. Tento přídavek umožňuje monitorovacímu softwaru aplikovat automatické korekce teploty na naměřené hodnoty napětí. Tento robustní výkon můžete porovnat s tradičními odporovými fóliovými měřidly. Fóliová měřidla fungují perfektně pro laboratorní nastavení a krátkodobé testování. Fóliové měrky však zůstávají vysoce citlivé na vnikání vlhkosti, nulový drift a závislost na zesilovači při dlouhých kabelových trasách. Kingmach tento standard dále povyšuje svou chytrou řadou VW (varianty HAT a HB). Tyto pokročilé modely přidávají možnosti digitálního adresování, což umožňuje inženýrům provozovat sítě sběrnic s více senzory pomocí jediného dataloggeru.

Tři primární typy tenzometrů – a kdy každý z nich nasadit

Inženýři se často ptají, který tenzometr by měli použít pro svůj konkrétní projekt. Odpověď vyžaduje strukturované srovnání založené na způsobu instalace a hostitelské struktuře. Tyto senzory můžete kategorizovat do čtyř hlavních typů nasazení.

Povrchový tenzometr (JMZX-212HAT/HB)

Technici přišroubují nebo přilepí povrchové tenzometry přímo na stávající betonové nebo ocelové povrchy. Tento model byste si měli vybrat pro monitorování po výstavbě, strukturální dovybavení a dynamické zátěžové testování. Toto měřidlo také vynikne, když vrtání nebo lití do nosné konstrukce není možné. Řada JMZX-212 nabízí standardní rozsah měření ±2 500 με s rozlišením 0,1 με. Plně utěsněné pouzdro z nerezové oceli zajišťuje vodotěsný výkon až do hloubky 150 metrů.

Zabudovaný tenzometr (JMZX-215HA/215HAT/HB)

Stavební týmy odlévají tenzometry přímo do čerstvého betonu nebo je zakopávají do konstrukčních výplňových materiálů. To představuje standardní volbu pro nové stavební projekty, včetně mostů, přehrad, tunelů, opěrných zdí a základových desek. Zapuštěné senzory nevyžadují od základního materiálu žádný smykový odpor, díky čemuž je proces instalace mimořádně rychlý a spolehlivý.

Tenzometrický tenzometr s povrchovým svařováním (JMZX-206HAT)

Svářeči připevňují povrchově svařované tenzometry přímo na konstrukční ocelové prvky, jako jsou nosníky, štětovnice a trubkové piloty. Svařování poskytuje vysoce konzistentní mechanické spojení na holé oceli bez spoléhání se na chemická lepidla. Díky této stálosti jsou svařovaná měřidla preferovanou možností pro námořní a podzemní ocelové konstrukce, kde může epoxidové pojivo časem degradovat.

Tenzometr výztuže (JMZX-4XXHAT/HB)

Dodavatelé spojují tenzometry výztuže přímo do klece ocelové výztuže v betonových konstrukcích. Tyto senzory měří prodloužení a stlačení výztuže, aby posoudily, jak se zatížení přenáší přes sloupy, trámy a hluboké piloty. Tyto nástroje najdete kriticky důležité pro výstavbu výškových budov, bezpečnost základových jám a infrastrukturu metra.

Typ měřidla	Nejlepší hostitelský materiál	Fáze instalace	Typická aplikace
Povrchová montáž	Stávající beton / ocel	Post-Construction	Dodatečné vybavení a zátěžové testy
Vložení	Čerstvý beton	Nová výstavba	Mostovky a přehradní stěny
Povrchově svařované	Holé ocelové členy	Nové / po výstavbě	Ocelové nosníky a piloty
Rebar Strainmeter	Betonová ocel (výztuž)	Nová výstavba	Základové jámy a výškové budovy

Pět technických parametrů, které by měly řídit vaši konečnou specifikaci

Jakmile vyberete vhodný typ instalace, musíte vyhodnotit přesné technické specifikace. Konečné rozhodnutí o nákupu by mělo řídit pět klíčových parametrů.

Rozsah měření a rozlišení: Standardní rozsah měření ±2 500 με dostatečně pokrývá většinu aplikací ve stavebnictví. Potřebujete však také vysokou citlivost. Výstup s vysokým rozlišením 0,1 με zajišťuje, že senzor zachytí mikrodeformace v předpjatých betonových a ocelových prvcích při běžném provozním zatížení.

Třída přesnosti: Hodnocení přesnosti 0,5 % FS (Full Scale) funguje jako měřítko pro monitorování na úrovni infrastruktury. Vysoká přesnost zůstává zásadní při výpočtu skutečného strukturálního napětí z naměřeného přetvoření pomocí modulu pružnosti materiálu. Vždy byste měli ověřit shodu s uznávanými certifikačními standardy, jako je GB/T 13606-2007 nebo DL/T 1044-2022.

Hodnocení voděodolnosti a těsnění vůči životnímu prostředí: Mnoho projektů funguje v náročných podmínkách. Nezbytností je plně utěsněné pouzdro z nerezové oceli dimenzované na hloubku 150 metrů. Tuto úroveň ochrany potřebujete pro stěny vodních přehrad, hromady přílivových zón a vysoce vlhké výkopy tunelů.

Rozsah provozních teplot: Civilní stavby odolávají extrémnímu počasí. Vestavěný termistor by měl pokrývat široký rozsah od -40 °C do +120 °C. Projekty umístěné v arktickém klimatu nebo v blízkosti průmyslových zdrojů tepla tuto tepelnou odolnost vyžadují. Přesná korekce teploty navíc zabraňuje falešným poplachům ve vašem automatizovaném monitorovacím systému.

Výstup signálu a systémová kompatibilita: Musíte se rozhodnout mezi standardními frekvenčními výstupy VW a digitálními Smart variantami (RS-485 / SDI-12). Inteligentní senzory umožňují vícebodové zapojení sběrnice. Tato digitální architektura může u velkých senzorových polí snížit náklady na těžké kabely až o 60 %. Praktickou poznámkou je, že odečítací jednotky a záznamníky dat Kingmach jsou z výroby přizpůsobeny řadě snímačů JMZX, což zcela eliminuje rizika systémové integrace.

Doplňte své monitorování napětí o duté siloměry pro kompletní sledování síly kabelu – více se dozvíte v našem průvodci dutými siloměry → Duté siloměry pro monitorování mostních kabelů a kotev: Průvodce výběrem a specifikace

Přizpůsobení tenzometrů typu projektu: Od monitorování mostů po geotechnické inženýrství

Přizpůsobení správného senzoru konkrétní aplikaci je charakteristickým znakem efektivního monitorování stavu konstrukce. Různé oblasti stavebního inženýrství vyžadují odlišné přístupy k měření.

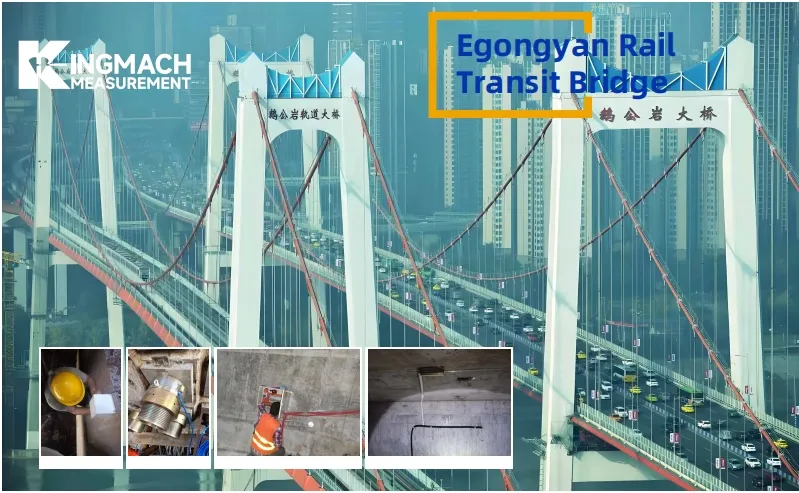

Monitorování mostů: Projekty mostů vyžadují mnohostranný přístup. Inženýři odlévají měřidla uložení do částí betonové plošiny a na ocelovou výztuž připojují tenzometry výztuže, aby změřili odezvy na živé zatížení a dlouhodobé dotvarování betonu. Současně technici používají povrchově svařovaná měřidla na hlavních ocelových nosnících ke sledování probíhajících únavových cyklů.

Tunelové a podzemní stavby: Podzemní prostředí představuje vážné problémy s vysokou vlhkostí a korozivní podzemní vodou. Tyto podmínky vyžadují plně utěsněné vodotěsné měřidla. Využití inteligentní sběrnicové kabeláže navíc výrazně snižuje složitost instalace v omezených tunelech.

Přehrady a opěrné zdi vodních elektráren: Monitorování přehrad silně spoléhá na zapuštěné senzory zalité hluboko do betonového tělesa. Vodotěsné kryty snadno zvládnou trvalé ponoření pod silným tlakem vody. Schopnost dálkového přenosu signálů VW umožňuje inženýrům budovat masivní senzorová pole přes přehradu bez instalace mezilehlých opakovačů signálu.

Výškové budovy a základové jámy: Bezpečnost během městských výkopů je prvořadá. Tenzometry výztuže navařené na klece sloupů a smykové stěny poskytují údaje o rozložení zatížení v reálném čase v průběhu stavebních fází.

Boční svahy a geotechnické projekty: Stabilita svahu vyžaduje neustálý dohled. Inženýři instalují povrchová nebo zapuštěná měřidla do stříkaných betonových vyzdívek, aby monitorovali povrchovou deformaci a napětí opěrné stěny.

Konstrukce větrných věží: Větrné turbíny snášejí masivní cyklická zatížení. Povrchově svařovaná měřidla připojená k ocelovým sekcím věže účinně monitorují únavu v ohybu a dynamické namáhání způsobené větrem.

Za senzorem: Jak tenzometry zapadají do kompletního datového systému SHM

Na tenzometr byste měli vždy pohlížet jako na jeden kus většího technologického ekosystému. Senzor jednoduše funguje jako výchozí bod dat. Vlastní přesnost měřidla je důležitá pouze v případě, že celý přenosový řetězec uchovává tato data bez zavedení elektrického šumu nebo ztráty signálu.

Přístrojové kabely hrají obrovskou roli ve věrnosti dat. Musíte použít stíněné kabely s přizpůsobenou impedancí speciálně navržené pro vibrační drátové senzory. Vysoce kvalitní kabely zabraňují degradaci signálu i při přenosových trasách, které přesahují 1 000 metrů.

Dále musíte zvážit pořizovací hardware. Automatizované záznamníky dat a čtecí jednotky Kingmach podporují vícekanálové dotazování. Umožňují inženýrům konfigurovat přesné prahové hodnoty alarmů a využívat možnosti vzdálené telemetrie, včetně sítí 4G, WiFi a LoRa.

Nakonec vizualizační software transformuje nezpracované frekvence na užitečné poznatky. Digitální řídicí panely v reálném čase zobrazují trendy namáhání, teplotně korigované hodnoty stresu a automatické úrovně výstrah. Tato integrace umožňuje bezobslužné, 24/7 vzdálené monitorování konstrukce. Specifikace vašich senzorů, kabelů, loggerů a softwaru od jednoho dodavatele eliminuje nesoulad komunikačních protokolů a výrazně zkracuje dobu uvádění do provozu.

Na co se zaměřit při nákupu tenzometrů od mezinárodního dodavatele

Nákupní týmy čelí jedinečným výzvám při hodnocení mezinárodních dodavatelů senzorů pro monitorování strukturálního zdraví. Musíte se dívat nad rámec jednoduchých specifikací produktu a hodnotit provozní spolehlivost dodavatele.

Za prvé, na certifikacích třetích stran nesmírně záleží. Měli byste trvat na sledovatelných kalibračních záznamech a přísném souladu s uznávanými průmyslovými standardy. Ověřené produkty výrazně snižují rizika schválení vašeho projektu. Za druhé, musíte vyhodnotit spolehlivost dodávky. Ideální dodavatel udržuje standardní modely na skladě pro rychlou expedici a zároveň dodržuje přísné smluvní harmonogramy dodávek pro zakázkové zakázky projektového rozsahu.

Za třetí, komplexní poprodejní podpora odděluje renomované výrobce od pouhých distributorů. Hledejte dodavatele nabízející nepřetržitou technickou horkou linku s rychlou počáteční dobou odezvy. Tato podpora se stává neocenitelnou, když vzdálené projekty narazí na neočekávané datové anomálie. Za čtvrté, zhodnoťte jejich možnosti přizpůsobení. Projekty umístěné v extrémních klimatických podmínkách nebo ve stísněných prostorách často vyžadují přizpůsobené délky měřidel, speciální materiály pouzdra nebo nestandardní typy konektorů. V konečném důsledku výběr dodavatele z jediného zdroje, který vyrábí senzory, kabely, loggery a software v rámci jednoho jednotného systému řízení kvality, zajišťuje úplnou odpovědnost.

Správná volba: Rychlá rekapitulace rozhodnutí a váš další krok

Výběr dokonalého tenzometru je metodický proces. Musíte analyzovat hostitelský materiál, určit fázi instalace, ověřit technické specifikace a zajistit plnou kompatibilitu systému. Nejlepší tenzometr je zřídka nejlevnější variantou nebo ten s nejpůsobivějšími laboratorními specifikacemi. Místo toho je správný senzor ten, který je dokonale přizpůsoben vašemu konstrukčnímu prostředí a dlouhodobému sledování.

Nejste si jisti, který model senzoru vyhovuje vašemu konkrétnímu projektu? Potřebujete doporučení senzoru pro váš projekt? Podělte se o své požadavky – inženýři Kingmach odpoví do 24 hodin. 🔗 [ Požádejte o bezplatnou konzultaci projektu → ]

Nejčastější dotazy

1. Jaký je hlavní rozdíl mezi tenzometry montovanými na povrch a zapuštěnými?

Technici připevňují povrchová měřidla na vnější stranu stávajících konstrukcí pomocí šroubů nebo lepidel. Naopak stavební týmy během nové stavební fáze odlévaly měřidla pro uložení přímo do vlhkého betonu.

2. Mohou vibrační tenzometry měřit teplotu?

Ano. Většina kvalitních vibračních drátěných tenzometrů obsahuje vestavěný termistor. Tato součást měří místní teplotu a umožňuje vašemu monitorovacímu softwaru automaticky korigovat naměřené hodnoty napětí pro teplotní roztažnost a smršťování.

3. Proč používat povrchově svařované měřidlo nad měrkou nalepenou na lepidlo?

Povrchově svařovaná měřidla vytvářejí trvalé, metalurgické spojení s holými ocelovými konstrukcemi. Tento svařovaný spoj poskytuje vynikající dlouhodobou stabilitu v drsném, vlhkém nebo podvodním prostředí, kde chemická lepidla nakonec degradují.

4. Jak daleko může vibrační drátový senzor přenést svůj signál?

Protože vibrační drátové senzory vydávají frekvenci spíše než napětí, odolávají změnám odporu kabelu. Se správnou stíněnou kabeláží mohou přenášet přesné signály na vzdálenosti přesahující 1000 metrů bez externích zesilovačů.

5. Co dělá "Smart" vibrační drátový senzor?

Inteligentní senzory využívají digitální protokoly (jako RS-485 nebo SDI-12) a mají jedinečné digitální adresy. To umožňuje inženýrům připojit více senzorů k jedné kabelové sběrnici, což výrazně snižuje složitost kabeláže a náklady na materiál.

6. Lze vedle siloměrů používat vibrační drátové tenzometry?

Ano. Vibrační drátové tenzometry a siloměry se běžně používají společně ve strukturálním a geotechnickém monitorování. Siloměry měří aplikovanou sílu, zatímco tenzometry měří deformaci materiálu a poskytují doplňková data pro úplnější posouzení konstrukčního výkonu.

7. Jak provést ověření kalibrace v terénu bez rekalibrace z výroby?

Ověření v terénu lze provádět kontrolou nulových hodnot, porovnáním měření se známými referenčními zátěžemi, přezkoumáním historických trendů dat nebo křížovou kontrolou s jinými senzory. Tyto metody pomáhají identifikovat potenciální odchylky mezi formálními kalibračními intervaly, aniž by bylo nutné tovární rekalibraci.

---

Napsal Kingmach Engineering Team — podpora infrastrukturních projektů po celém světě od roku 2001
