Duté siloměry pro monitorování mostních kabelů a kotev: Průvodce výběrem a specifikace

Lanové mosty, předpjaté betonové paluby a přehradní kotvy spoléhají na přesně kalibrované napětí, aby byla zachována strukturální integrita. Odchylky pouhých pěti procent mohou urychlit únavové selhání. Mohou také vyvolat náhlé, katastrofické strukturální přetížení. Tradiční metody měření síly zahrnují tlakoměry zvedáku a periodické testování zdvihu. Tyto metody jsou přerušované a vysoce pracné. Kromě toho jsou zcela nevhodné pro trvalé, dlouhodobé sledování strukturálního zdraví. Tato mezera v monitorování ponechává kritickou infrastrukturu zranitelnou.

Dutý snímač zatížení poskytuje elegantní, trvalé řešení tohoto problému. Tento snímač, známý také jako průchozí nebo prstencový siloměr, se hodí přímo na šroub, šlach nebo kotevní tyč. Měří tlakovou sílu nepřetržitě bez přerušení konstrukčního systému. Tento článek prozkoumá pracovní principy a technologické výhody těchto senzorů. Bude také pokrývat výběr modelu, klíčové aplikace, systémovou integraci a kritická kritéria nákupu.

Jak vlastně funguje dutý siloměr vibračního drátu: Vysvětlení prstencového vícestrunového designu

Inženýři musí pochopit, jak dutý siloměr s vibrujícím drátem skutečně funguje, aby jej správně specifikovali. Zařízení spoléhá na robustní prstencové těleso. Tento prsten z elastické oceli prochází přísnou vícestupňovou stabilizací. Rozkládá tlakové zatížení rovnoměrně po svém obvodu. Tento prstencový design eliminuje chyby excentrického zatížení, které často trápí ploché siloměry během nesprávně seřízených instalací.

Uvnitř tohoto prstence výrobci používají vícetetivové uspořádání vibračního drátu. V závislosti na kapacitě snímač používá tří-, čtyř- nebo šesti- akordové konfigurace strun. Tyto násobné tětivy zprůměrují hodnoty napětí napříč průřezem prstence. Díky tomuto uspořádání hlásí řada JMZX-3XXXHAT zatížení s vysoce citlivým rozlišením 0,1 až 1 kN, a to i při masivní plné kapacitě 8 000 kN.

Základním mechanismem je samotný princip vibračního drátu. Každý ocelový drát s ultravysokou pevností je zajištěn pomocí mezinárodního standardního kotevního svařování. Budicí frekvence drátu je přímo úměrná jeho napětí. Tento frekvenčně založený výstup zůstává zcela imunní vůči změnám odporu kabelu a elektromagnetickému rušení. Tato elektrická odolnost je nezbytná u dlouhých kabelů na rušných civilních staveništích.

Kromě toho integrovaný inteligentní čip trvale ukládá jedinečné kalibrační faktory snímače. Čip může zaznamenávat až 800 záznamů měření, včetně časových razítek, teplot a hodnot nulové korekce. Tato funkce umožňuje technikům provádět ověření kalibrace v terénu bez vrácení jednotky do továrny. A konečně, vestavěný teplotní senzor poskytuje automatickou korekci teploty v každém jednotlivém cyklu měření. To eliminuje tepelně indukované falešné údaje ve venkovních nebo podzemních instalacích.

Vibrační drát vs. tenzometr vs. hydraulika: Proč dutý článek VW vítězí v dlouhodobém civilním monitorování

Kupující často porovnávají duté snímače zatížení pouze na základě počáteční kupní ceny. Musíte však vyhodnotit celkové náklady na sledování. To zahrnuje dlouhodobý posun nuly, požadavky na údržbu, omezení vzdálenosti signálu a celkovou spolehlivost dat.

• Odporové (fóliové) duté siloměry: Tyto senzory nabízejí nižší počáteční náklady. Jsou však vysoce náchylné k nulovému posunu v průběhu času. Trpí také změnami odporu způsobenými vlhkostí a silně spoléhají na zesilovače pro kabely delší než 50 metrů. Jsou nevhodné pro trvalé bezobslužné monitorování.
• Hydraulické snímače zatížení: Tato zařízení se zcela vyhýbají obavám z elektrického rušení. Vyžadují však častou údržbu tekutin. Jsou náchylné k netěsnostem ve zapuštěných nebo uzavřených konstrukčních instalacích. Navíc nemohou přenášet naměřené hodnoty do vzdálených dataloggerů bez přidání sekundárních tlakových převodníků.
• Duté siloměry z vibračního drátu: Tyto senzory produkují frekvenční výstup, který zůstává stabilní po celá desetiletí. Signály se perfektně přenášejí v kilometrových kabelových trasách bez zkreslení. Nevyžadují žádný průběžný kalibrační plyn nebo kapalinu. Jsou plně utěsněné a vodotěsné.

Řada JMZX-3XXXHAT se může pochlubit designovou životností 50 let. U infrastrukturních projektů s životností 20 až 50 let je dutá buňka s vibračním drátem jedinou technologií, kde výměna senzoru v polovině projektu není nutným předpokladem plánování.

Typ technologie	Dlouhodobá stabilita	Maximální délka kabelu	Požadavek na údržbu	Vestavěná vhodnost
Odporový (fólie)	Špatný (nulový drift)	< 50 metrů	Střední (kalibrace)	Nízký
Hydraulické	Mírný	N/A (vyžaduje převodník)	Vysoká (kontroly tekutin)	Nízké (riziko úniku)
Vibrační drát	Vynikající	> 1000 metrů	Zero (bezúdržbové)	Vysoká (plně utěsněná)

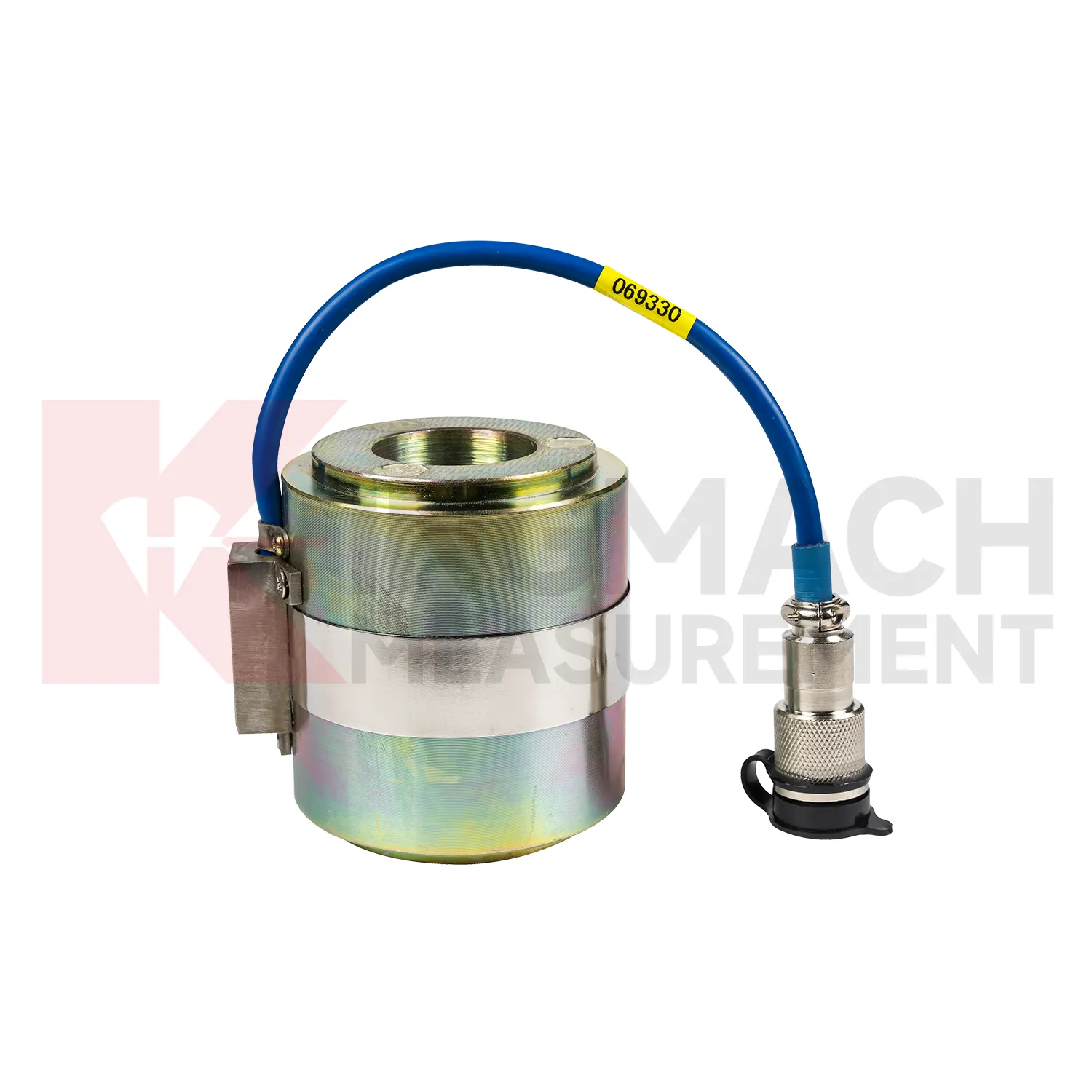

Řada JMZX-3XXXHAT: Rozsah kapacity, konfigurace akordů a rozměrové reference

Inženýři nákupu potřebují přesné specifikace, aby sladili senzory s úrovněmi projektového zatížení. Řada JMZX-3XXXHAT nabízí komplexní rozsah kapacity od 500 kN do 8 000 kN v osmi standardních modelech. Tato rozsáhlá řada pokrývá vše od jednotlivých skalních kotev až po masivní lanové mostní kabely.

Počet akordů se inteligentně přizpůsobuje kapacitě snímače. Modely do 2 000 kN používají tříakordovou konfiguraci. Model 3 000 KN používá čtyři akordy. Modely s jmenovitou hodnotou 4 000 kN a vyšší používají šest akordů. Toto strukturální měřítko zachovává přesnost měření při zvětšování průměru prstence. Citlivost snímače je 0,1 kN na úrovni 500 kN. U všech modelů nad 1 000 kN překročí citlivost 1 kN. Tato přesnost snadno splňuje typický požadavek ±0,1 %, který se vyskytuje v předpisech pro monitorování strukturálních kabelů.

Tyto snímače zatížení se vyznačují kompaktní výškou v rozmezí od 90 do 130 milimetrů. Tento nízký profil bez problémů zapadá do standardních kotevních hlav a sestav nosných desek bez nutnosti konstrukčních úprav. Pro nestandardní průměry vrtání nebo specifické potřeby prostředí je k dispozici také zakázkový model JMZX-3X00.

Referenční tabulka modelu JMZX-3XXXHAT

Model	Kapacita	Citlivost	Vnitřní vývrt (Ø)	Výška	Konfigurace
JMZX-3405AT	500 KN	0,1 kN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5 000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8 000 KN	1 KN	280 mm	130 mm	6-chord

Kde jsou rozmístěny duté siloměry: Šest náročných inženýrských scénářů

Inženýři nasazují duté siloměry v různých vysoce náročných prostředích. Každá aplikace představuje specifická bezpečnostní zdůvodnění a problémy dlouhodobého monitorování.

• Zavěšené a visuté mosty: Stabilizační kabely musí zůstat v rozmezí 3 až 5 procent svého projektovaného napětí, aby byla zajištěna shoda s únavovou životností. Duté vibrační drátěné siloměry jsou trvale umístěny v zóně ukotvení. Poskytují nepřetržité údaje o síle kabelu přímo do systémů správy mostů. To zcela nahrazuje nákladné, periodické testy odklápění.
• Dodatečně předpjaté betonové konstrukce: Ke ztrátě síly šlachy dochází postupně v důsledku dotvarování, smršťování a relaxace v betonových mostech a konstrukcích jaderných izolací. Zapuštěné prstencové siloměry jsou umístěny nad nosnou deskou kotvy. Sledují dlouhodobý vývoj síly. Tato data přímo informují o budoucích rozhodnutích o opětovném napínání.
• Přehradní a svahové kotvy: Skalní svorníky a injektované kotvy stabilizují opěry hráze a zářezové svahy. To jsou kritické bezpečnostní prvky. Vodotěsný, korozivzdorný JMZX-3XXXHAT dokonale vyhovuje dlouhodobému monitorování v nasycených, zasypaných nebo ponořených půdách.
• Stavba železnic a dálnic: Opěrné zdi a zemní hřebíky využívají dočasné a trvalé kotevní systémy. Tyto systémy vyžadují přesné ověření zatížení během přejímacích zkoušek a během aktivní služby. Dutý snímač zatížení zvládne oba úkoly jako jedna instalovaná jednotka.
• Základy větrné věže: Technici musí ověřit a sledovat předpětí kotevních šroubů v přírubách základny věže větrných turbín. Duté snímače zatížení poskytují přímé, nerušivé měření. Nevyžadují absolutně žádnou úpravu samotného systému kotevních šroubů.
• Zvedací a jeřábové systémy: Duté články namontované na třmenu nebo vidlici měří dynamické a statické zatížení v těžkých zdvihacích zařízeních. Kompaktní rozměry a digitální výstup jsou na tomto průmyslovém sekundárním trhu vysoce ceněny.

Od snímače k ​​přístrojové desce: Integrace dutých snímačů zatížení do kompletního datového systému SHM

Jediný dutý snímač zatížení je užitečný jen tak, jako datový systém, který jej obklopuje. Tyto senzory musíte integrovat do kompletního komplexního systému monitorování stavu struktury.

• Odečet na vyžádání: Kompatibilní čtecí jednotky vibračního drátu Kingmach zobrazují hodnoty přímého zatížení v kilonewtonech (KN). Čtou uložené kalibrační faktory přímo z paměťového čipu snímače. Na pracovišti nepotřebujete externí kalibrační tabulky papíru.
• Automatizovaný sběr dat: Vícekanálové záznamníky dat podporují sběrnicová pole senzorů JMZX-3XXXHAT. Nabízejí konfigurovatelné intervaly dotazování, prahové hodnoty alarmů a možnosti vzdálené telemetrie, jako je 4G, LoRa nebo Ethernet. To umožňuje skutečné 24/7 bezobslužné monitorování masivních kabelových polí.
• Přístrojové kabely: Stíněné kabely Kingmach VW bezchybně zachovávají integritu signálu. Dokonale fungují na mnohasetmetrových tratích v elektricky hlučném prostředí civilních staveb.
• Vizualizační software: Softwarové řídicí panely v reálném čase zobrazují trendy zatížení a hodnoty korigované na teplotu. Generují automatická upozornění na přetížení a usnadňují analýzu historických trendů. To přímo podporuje hodnocení bezpečnosti konstrukce a pracovní postupy údržby.

Specifikace senzoru, loggeru a softwaru od jednoho jednotného výrobce eliminuje rizika kompatibility firmwaru. Výrazně také zjednodušuje eskalace technické podpory u mezinárodních projektů.

Specifikace a získávání dutého siloměru: Šest otázek, které by si měl položit každý mezinárodní kupující

Mezinárodní nákupní týmy potřebují objektivní rámec pro hodnocení čínských výrobců senzorů. Při získávání dutého siloměru byste si měli položit šest kritických otázek.

1. Má snímač sledovatelnou certifikaci?
Musíte vyžadovat přísné dodržování norem jako GB/T 13606-2007 a DL/T 269-2022. Senzory ověřené třetí stranou výrazně snižují tření při schvalování projektů.

2. Je kalibrace sledovatelná přímo k zařízení?
Dutý siloměr Kingmach ukládá kalibrační konstanty do integrovaného čipu. Tím se eliminuje závislost na papírových záznamech. Umožňuje snadné ověření v terénu pomocí standardní čtecí jednotky.

3. Jaká je udávaná životnost?
Musíte trvat na formálně zdokumentované životní postavě designu. 50letá projektovaná životnost dutého článku Kingmach by měla sloužit jako smluvní základna, nikoli pouze slovní ujištění.

4. Může dodavatel přizpůsobit produkt?
Projekty infrastruktury často vyžadují nestandardní průměry otvorů, specifické rozsahy kapacity nebo jedinečné typy konektorů. Výrobce s robustními vlastními konstrukčními schopnostmi bude reagovat spíše ve dnech než měsících.

5. Jak vypadá poprodejní podpora?
Hledejte nepřetržitou technickou horkou linku s hodinovou počáteční dobou odezvy. Složité problémy musí být vyřešeny do 48 hodin. Tato odezva je kritická pro projekty živé infrastruktury.

6. Je dodací lhůta smluvně zajištěna?
Dodavatel musí nabídnout standardní modely skladem do 48 hodin. Projektové zakázky vyžadují přísné smluvní harmonogramy a pravidelné aktualizace výrobního postupu.

Volba důvěry před hádáním: Váš rámec rozhodování a další krok

Duté siloměry zásadně transformují monitorování síly kabelu. Nahrazují periodická, rušivá testovací cvičení nepřetržitým, automatizovaným bezpečnostním systémem. Musíte dodržovat jasný rámec rozhodování. Nejprve potvrďte typ zátěže a celkovou kapacitu. Za druhé, vyberte správnou konfiguraci akordu. Za třetí, ověřte přesný průměr otvoru pro vaši konkrétní předpínací výztuž nebo kotvu. Za čtvrté, potvrďte své požadavky na hydroizolaci a teplotu. Nakonec integrujte senzor se spolehlivým dataloggerem a vizualizačním softwarem.

50letá konstrukční životnost dutého článku Kingmach poskytuje neuvěřitelnou dlouhodobou hodnotu. Celkové náklady na vlastnictví zahrnují zamezení reinstalací, rekalibrací a zabránění ztrátě dat. Tyto dlouhodobé náklady jsou podstatně nižší než u levnějších alternativních fóliových technologií. Pokud si nejste jisti, který model JMZX-3XXXHAT vyhovuje vašemu projektu, můžete se o své specifikace podělit s inženýrským týmem Kingmach. Zdarma vám poskytneme doporučení modelu a cenovou nabídku na míru.

Plánujete projekt lanového mostu nebo kotvy? Získejte bezplatné doporučení senzoru + přizpůsobenou nabídku od inženýrů Kingmach – odpověď do 24 hodin.
🔗 [ Získejte mé bezplatné doporučení → ]
📧 [email protected]

Nejčastější dotazy

1. Jaký je rozdíl mezi dutým siloměrem a pevným siloměrem?

Dutý siloměr má středový otvor umožňující šroubu nebo lanku, aby jím zcela prošel, a měří napětí reakcí proti kotevní desce. Pevný siloměr postrádá tento středový otvor a typicky měří přímou in-line kompresi nebo tah.

2. Jak namontujete dutý siloměr na dodatečně předepjatou šlachu?

Před připevněním kotevní hlavy a nosné desky nasunete prstencový snímač přímo přes šlach nebo kotevní tyč. Siloměr je bezpečně uložen mezi betonovou konstrukcí a ocelovým kotevním blokem.

3. Lze duté siloměry použít pro dynamické měření zatížení?

Duté siloměry z vibračního drátu vynikají při statickém a pomalu se měnícím zatížení díky fyzickému času potřebnému k rozmítání frekvence drátu. Pro vysokofrekvenční dynamické zátěže jsou obecně preferovány odporové fólie nebo piezoelektrické siloměry.

4. Jakou délku kabelu nese dutý siloměr s vibrujícím drátem?

Protože využívají frekvenčně založený výstup spíše než napěťový signál, mohou vibrační drátové senzory snadno přenášet přesná data přes stíněné kabely přesahující 1 000 metrů bez jakékoli ztráty nebo zkreslení signálu.

5. Jak zlepšuje konstrukce s více tětivami přesnost snímače zatížení?

Víceakordový design rozmístí několik nezávislých vibračních drátů rovnoměrně po vnitřním obvodu siloměru. Tím se zprůměrují naměřené hodnoty napětí napříč prstencem, což aktivně eliminuje chyby způsobené mimostředným nebo excentrickým zatížením.

6. Mohu kombinovat duté siloměry s vibračními drátěnými tenzometry v jednom monitorovacím systému?

Ano. Duté siloměry a vibrační drátové tenzometry jsou často integrovány do stejného monitorovacího systému. Siloměr měří aplikovanou sílu, zatímco tenzometr měří strukturální deformaci a poskytuje doplňková data pro přesnější posouzení výkonu.

7. Jaký je rozdíl mezi konfigurací s více akordy a konfigurací s jedním akordem a kdy bych si měl vybrat každou?

Konfigurace s jedním akordem měří zátěž na jednom konkrétním místě a je vhodná pro jednoduché aplikace monitorování zátěže. Konfigurace s více tětivami monitoruje zatížení napříč více prvky nebo body, takže je ideální pro složité konstrukce, kde je rozložení zatížení a vyvážení rozhodující.

8. Jak ověřím dlouhodobý stav senzoru bez odstranění nainstalované jednotky?

Dlouhodobý stav senzoru lze ověřit pravidelnými kontrolami nuly, analýzou trendů historických dat, porovnáním se sousedními senzory a rutinní kontrolou kabelů a připojení. Tyto metody pomáhají detekovat potenciální posun nebo problémy s výkonem, aniž by bylo nutné vyřadit senzor z provozu.

9. Jaké záruční a rekalibrační služby nabízí Kingmach mezinárodně?

Kingmach podporuje mezinárodní zákazníky technickými konzultacemi, pokyny k instalaci, asistencí při uvádění do provozu a poprodejním servisem po celou dobu životního cyklu projektu. Všechny snímače zatížení jsou dodávány s továrními kalibračními údaji a dokumentací kvality. U dlouhodobých monitorovacích programů může Kingmach poskytnout podporu ověření kalibrace, doporučení pro hodnocení výkonu a technickou pomoc, která pomůže udržet spolehlivost měření. Zákazníci se mohou v případě potřeby obrátit přímo na technický tým, který jim poskytne řešení problémů, plánování výměny a optimalizaci systému.

---

Napsal Kingmach Engineering Team — podpora infrastrukturních projektů po celém světě od roku 2001
