Porozumění 9 typům siloměrů: Průvodce inženýrským výběrem

Typ siloměru není volbou produktu – je to technické rozhodnutí

U pilotových základů mostů, podpěrných systémů tunelů, bezpečnostních projektů přehrad a monitorování hlubokých základových jám náklady na výběr špatného senzoru i jednou výrazně převyšují úspory z nižší pořizovací ceny. Výběr snímače zatížení není jen o tom, „kterou značku koupit“, ale spíše o tom, „který fyzikální princip odpovídá mé nosné konstrukci“. Tento článek shrnuje devět senzorových produktů od Kingmach, které pokrývají technologie vibračního drátu (VW) i rozdílového tlaku, aby pomohl inženýrům přesně sladit zařízení na základě skutečných naměřených fyzikálních parametrů – jako je koncentrovaná síla, rozložené napětí, tlak vody v pórech a hladina vody – a vyhnout se běžné chybě při výběru senzorů, které pouze „vypadají podobně“.”

Rychlá reference produktu (Rapid Locator)

Měřená fyzikální veličina	Doporučený senzor	Základní technologie
Koncentrovaná síla — Průchozí otvor pro tyč / kabel	Dutý snímač zatížení JMZX-3XXXHAT	VW, vícestrunná prstencová struktura
Koncentrovaná síla — Přímá komprese	Pevný snímač zatížení JMZX-35XXHAT	VW, Vícestrunná pevná struktura
Axiální síla — dlouhodobé sledování tyčí / kabelů	Axiální měřič síly JMZX-38XXAT	VW, izolace tahu
Axiální síla — Fáze výstavby	Měřič axiální síly bednění	VW, Konstrukce odolná
Distribuovaný zemský tlak	Zemní tlakový článek JMZX-50XXAT / 51XXAT	VW, Velkoplošná tlaková nosná plocha
Tlak vody v pórech — hluboká vrstva	Piezometr JMZX-55XXHAT	VW, vestavěný typ
Hladina vody — drátová pozorovací trubice	Vodoměr JMYC-67XXAD	Diferenční tlak, RS485
Hladina vody — Bezdrátová / vzdálená oblast	Vodoměr JMYC-67XXAWL	Diferenční tlak, 4G

Technologie snímání za rozsahem

Tuto komplexní řadu devíti produktů pokrývají dvě odlišné snímací technologie. Technologie vibračního drátu (VW) poskytuje základ pro všechny strukturální snímače síly a piezometry. Uvnitř snímače VW vibruje napnutý ocelový drát s vlastní frekvencí. Deformace okolního elastického prvku pod zatížením posouvá napětí drátu, což mění frekvenci jeho vibrací. Tento měřitelný vztah frekvence a síly tvoří základ měření. Technologie VW dominuje aplikacím geotechnického a strukturálního monitorování zdraví (SHM). Jeho frekvenčně založený výstup zůstává zcela imunní vůči změnám odporu kabelu, vniknutí vlhkosti a elektromagnetickému rušení (EMI). Tyto přesné podmínky často znehodnocují odporové tenzometrické snímače v podzemních, ponořených a dlouhodobých polních instalacích.

Druhá řada využívá technologii snímání rozdílu tlaku. Membrána citlivá na tlak se vychyluje pod hydrostatickým tlakem kapaliny. Vestavěný CPU a 16bitový AD převodník transformují tuto fyzickou odchylku na digitální hodnotu hladiny vody. Tato technologie se ideálně hodí pro monitorování otevřené hladiny vody. Konstrukce odvětrávaného kabelu eliminuje atmosférické rušení, takže senzor pracuje přesně v přítomnosti barometrických změn. Tyto senzory vydávají 4G bezdrátové nebo digitální signály RS485 pro bezobslužné vzdálené stanice a dosahují milimetrového rozlišení v trubicích vodní hladiny. Piezometry s vibračním drátem jednoduše nejsou navrženy tak, aby splňovaly tyto specifické požadavky na výkon na otevřené vodě. V konečném důsledku základní technologie poskytuje platformu, ale konkrétní konfigurace síly projektu určuje přesný požadovaný typ produktu.

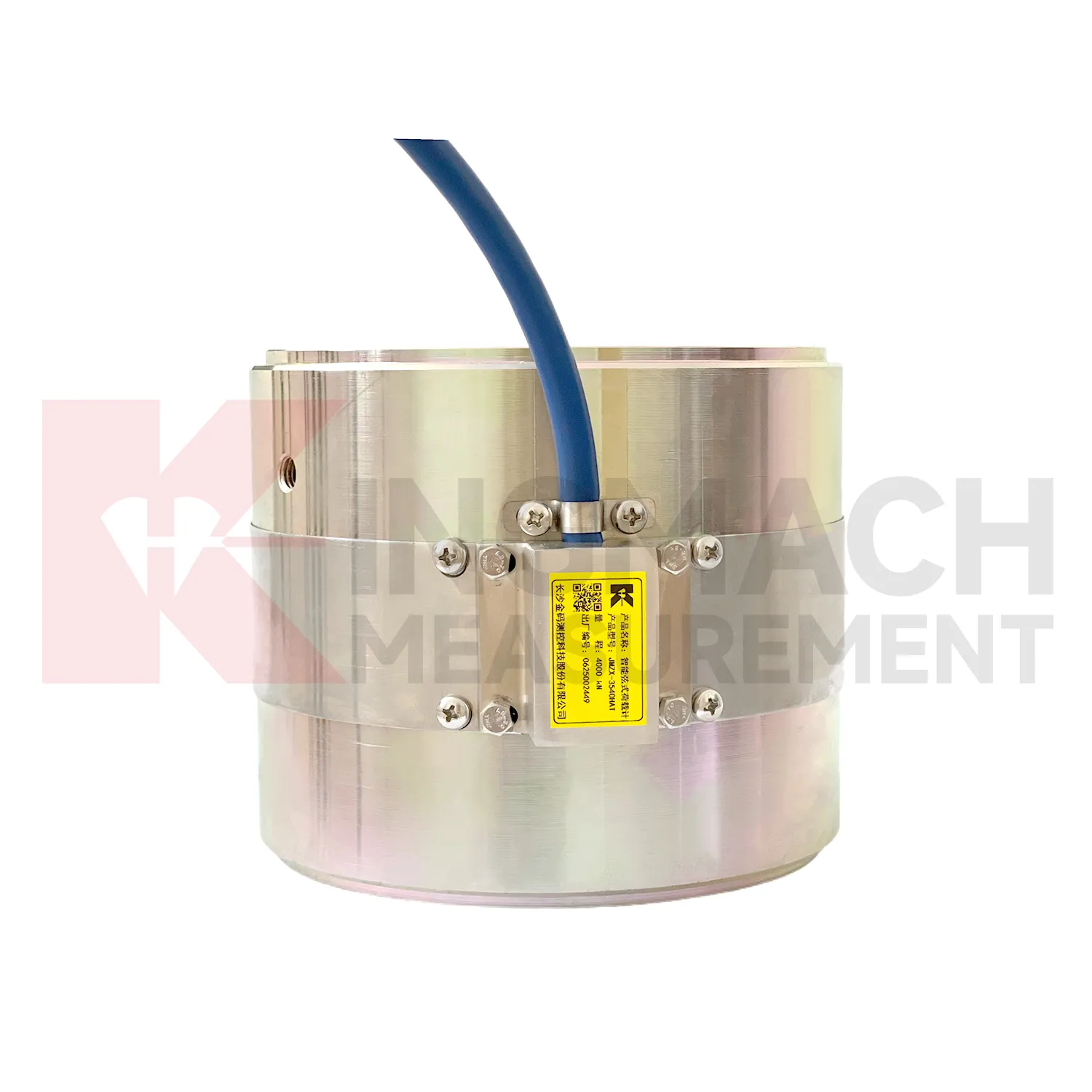

Typ 1 — Solid Load Cell: Konstrukční kompresní vložka

Pevný siloměr nese strukturální zatížení přímo, spíše než jej pouze snímá.

Načíst cestu: Síla vstupuje do horní dosedací plochy snímače. Síla pak prochází celou plochou průřezu pevného elastického ocelového tělesa. Nakonec síla vystupuje přes spodní plochu ložiska.

Aplikace: Inženýři používají tento typ pro monitorování sedla ložisek mostního pilíře a testování zatížení piloty. Při zkoušce hromady prochází plné zkušební zatížení zcela tělem buňky. Slouží také k ověření síly hydraulického zvedáku při operacích dodatečného napínání a monitorování dočasného stlačení.

Klíčové specifikace: Kapacity se pohybují od 1 000 do 10 000 kN s přísným rozlišením 0,1 kN v celém rozsahu. Modely mají 3-strunnou konfiguraci pro nižší rozsahy a 6-strunnou konfiguraci pro vyšší rozsahy. Provozní teplota se pohybuje od -30°C do +80°C. Jednotka toleruje přetížení 300 až 400 % své jmenovité kapacity. Integrovaný HAT čip ukládá kalibrační koeficienty, automaticky koriguje teplotu a ukládá 600 záznamů měření. Snímač nese certifikaci GB/T 13606-2007.

Hard Boundary: Tato buňka se vyznačuje pevnou konstrukcí bez středového otvoru. Uživatelé jej nemohou nainstalovat na žádnou tyč nebo kabel, který musí procházet senzorem. Pokus o toto přizpůsobení vytváří excentrické zatížení, které znehodnocuje všechna zaznamenaná měření.

Typ 2 — Dutý snímač zatížení: Monitor kotvy přes tyč

Dutý snímač zatížení poskytuje prstencový design s životností 50 let.

Načíst cestu: Snímač má prstencové nebo prstencové tělo se středovým otvorem. Tyč, šroub nebo výztuž prochází tímto otvorem, aniž by se kdy dotkla vnitřní stěny. Konstrukční matice nebo kotevní deska dosedá přímo na prstencovou plochu. Tělo prstenu se rovnoměrně stlačuje po svém obvodu a více akordů VW průměruje signál přes celý prstenec.

Aplikace: Mezi běžné aplikace patří monitorování předpjatých kotev a skalních svorníků. Účinně měří sílu kabelu v mostech a opěrných zdech. Inženýři se na něj spoléhají při monitorování kotevní síly přehrad a vodních elektráren. Je ideální pro monitorování dodatečné montáže na stávajících konstrukcích, protože nevyžaduje demontáž konstrukčního prvku.

Klíčové specifikace: Standardní kapacity se pohybují od 500 do 8 000 kN, i když zakázkové modely zůstávají k dispozici. Používá konfiguraci měření ze 3 na 6 akordů. Navrhovaná životnost je 50 let. Tato dlouhá životnost závisí na vícestupňovém stabilitě ošetřeném elastickém ocelovém těle, ultra-vysokopevnostních VW drátech a mezinárodním standardním kotevním svařování. Integrovaný HAT čip aktivně ukládá 800 záznamů měření. Je držitelem duální certifikace podle GB/T 13606-2007 a DL/T 269-2022. Posledně jmenovaný je normou hydraulického inženýrství, která je přísně povinná pro shodu s projektem přehrad a vodních elektráren.

Tvrdá hranice: Prstencová geometrie vyžaduje správně dimenzovanou průchozí tyč. Umístění dutého článku do plochého kompresního svazku bez průchozího členu vytváří nerovnoměrné pole napětí a generuje vysoce nespolehlivé údaje.

4. Typ 3 — Měřič axiálního zatížení: Měření síly lanka a vzpěry v průběhu času

Axiální siloměr zaujímá zřetelný měřicí výklenek mezi plnými a dutými články.

Načíst cestu: Senzor se přímo připevňuje k podlouhlému konstrukčnímu prvku nebo se kolem něj upíná. Aktivně měří složku osové síly podél primární osy prutu. Konstrukce záměrně izoluje axiální sílu od jakéhokoli ohybového momentu. Standardní kompresní buňka nemůže poskytnout tuto kritickou izolační schopnost.

Aplikace: Poskytuje dlouhodobé monitorování síly lana v visutých mostech, visutých mostech a pokročilých systémech stabilizace svahu. Sleduje sílu vzpěry a zpětného vázání v opěrných zdech a hlubokých výkopech. Detekuje také uvolnění předpětí a redistribuci zatížení v kabelových konstrukcích po dobu jejich provozní životnosti.

Klíčové specifikace: Senzor využívá vibrační snímání drátu spárované s integrovaným inteligentním čipem HAT. Kupující si mohou vybrat buď konvenční výstup VW, nebo inteligentní varianty digitálního výstupu RS485. Výběr jednoduše závisí na délkách kabelů a na tom, zda stránka využívá automatizovaný sběr dat.

Proč na tomto typu záleží: V konstrukcích nesených kabely zůstává progresivní přerozdělení zatížení způsobené únavou kabelu nebo poškozením kotvy pro běžnou vizuální kontrolu neviditelné. Měřič axiální síly generuje kvantitativní trendová data. Tato data řeknou inženýrům přesně, kdy se kabel blíží prahu výměny roky předtím, než se na konstrukci objeví jakákoli viditelná vada.

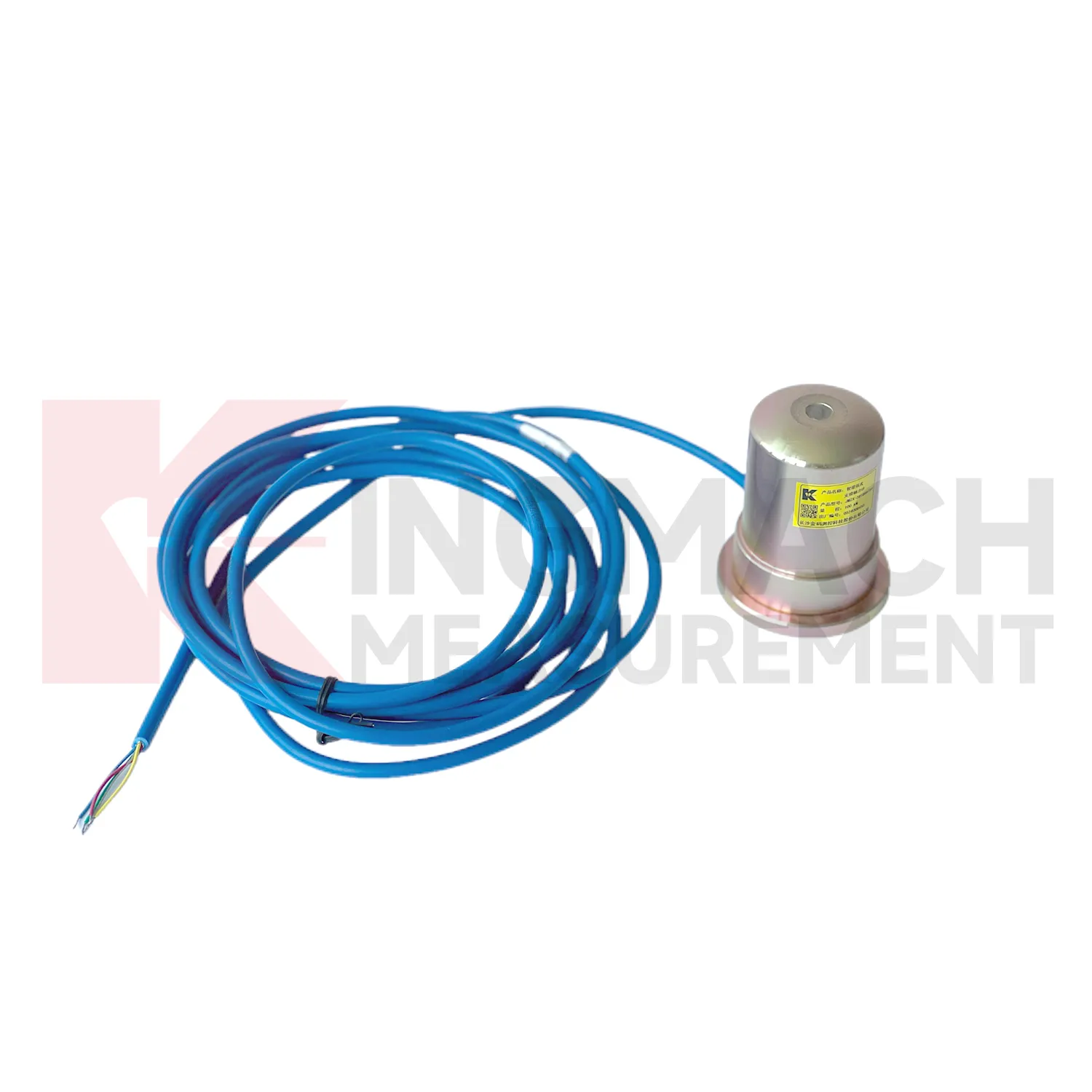

5. Typ 4 — Inteligentní měřič axiální síly bednění: Bezpečnost zatížení ve fázi výstavby

Inteligentní měřič osové síly bednění slouží zcela jiné fázi projektu a uživatelskému profilu.

Načíst cestu: Využívá identický princip měření axiální síly jako model JMZX-38. Inženýři však tuto verzi optimalizovali speciálně pro dočasné podpěry bednění, podpěry a faleš. Týmy na místě instalují a odstraňují senzor opakovaně, jak stavba postupuje přes různá podlaží nebo sekce.

Aplikace: Poskytuje aktivní sledování zatížení podpěry betonového bednění při velkých litích. Zajišťuje monitorování výztužné síly v hlubokých výkopech v blízkosti zranitelných stávajících konstrukcí. Zajišťuje také nezbytné monitorování falešných konstrukcí u mostů a vyvýšených konstrukcí během fáze jejich výstavby.

Proč je monitorování fáze výstavby důležité: Poruchy bednění a bednění patří k nejčastějším příčinám smrtelného kolapsu konstrukce během výstavby. Údaje o axiální síle v reálném čase v podpěrných podpěrách okamžitě identifikují nebezpečné přerozdělení zatížení. Toto nebezpečné přerozdělení často pramení z nerovnoměrného uložení betonu, přilehlého těžkého zatížení jeřábem nebo náhlého sedání podkladu. Senzor detekuje tyto anomálie dříve, než konstrukce dosáhne prahu katastrofického selhání.

Klíčová výhoda: Výrobce tento senzor účelově zkonstruoval pro neuvěřitelně rychlé instalační cykly a extrémně robustní manipulaci na aktivních stavbách. Inteligentní výstup HAT bezpečně umožňuje zobrazení v reálném čase přímo na místě bez nutnosti speciálního systému pro záznam dat.

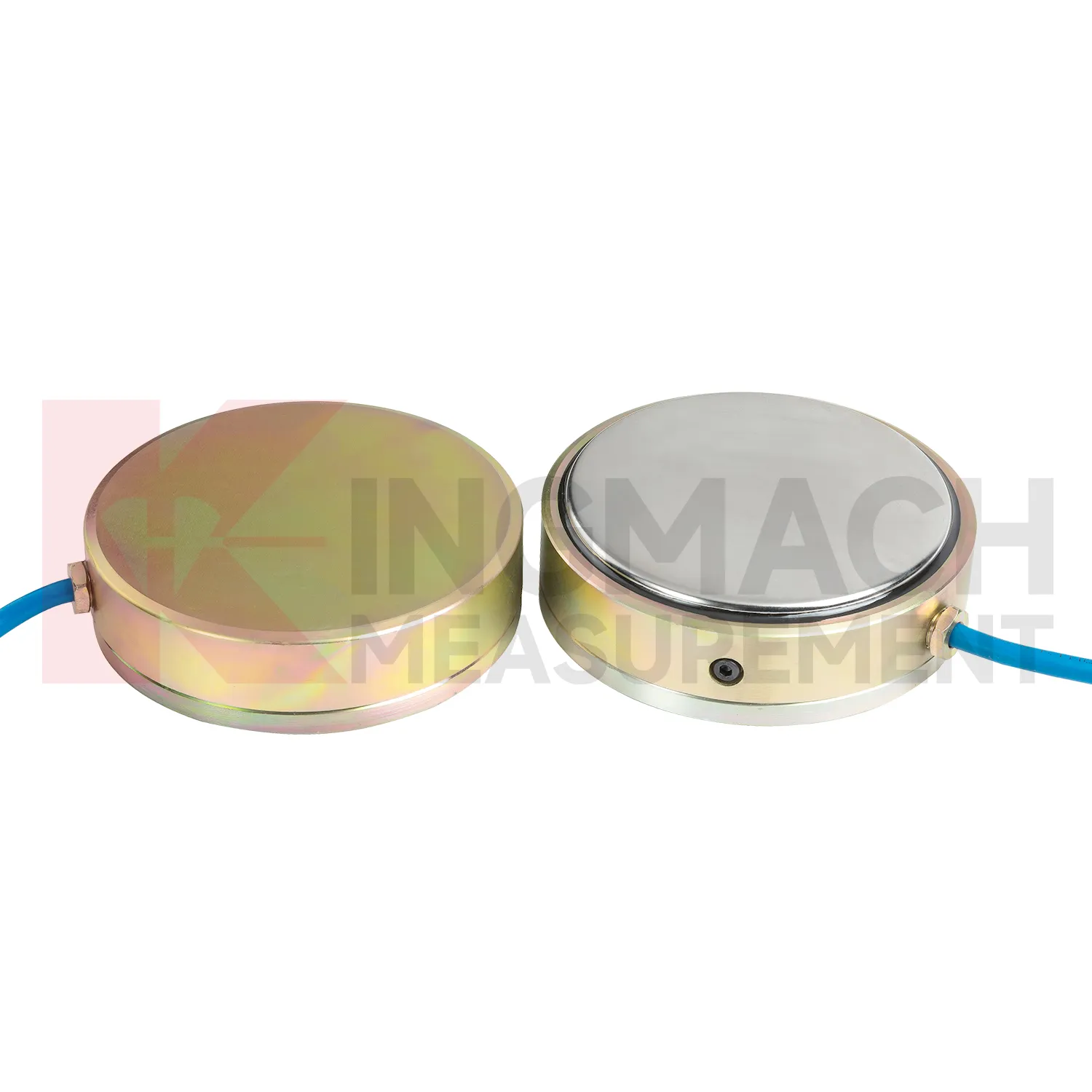

6. Typ 5 — Zemní tlaková buňka: Měření distribuovaného kontaktního napětí s půdou

Články zemního tlaku řeší složitý problém měření, který žádný jiný typ senzoru nedokáže vyřešit.

Problém s měřením: Půda působí distribuovaným kontaktním napětím přes široký povrch, spíše než působí jako singulární bodové zatížení. Konvenční siloměr umístěný v jediném bodě čte pouze vysoce lokalizované napětí přesně v tomto bodě. Tato místní hodnota může být výrazně vyšší nebo nižší než skutečné průměrné zatížení konstrukce. Zemní tlaková buňka má výjimečně velkou plochou plochu. Tato velká plocha účinně zprůměruje koncentrace napětí způsobené velkými změnami velikosti částic, nerovnoměrností zhutnění a náhodným shlukováním agregátů.

Dvě Varianty:

JMZX-50XXAT slouží jako standardní model. Aktivně monitoruje opěrné zdi, podzemní stavby, ostění tunelů, násypy a základové desky. Přesně měří, jak půda nebo výplňový materiál zatěžuje konstrukci po celou dobu životnosti monitorování.

JMZX-51XXAT slouží jako velký model určený pro aplikace s vysokým zatížením. Inženýři nasazují tento model ve velkých hrázích přehrad, kesonech velkého průměru a silně zatížených zónách výplně konstrukce. V těchto extrémních prostředích by standardní plocha obličeje výrazně nedostatečně reprezentovala skutečné rozložení napětí v hloubce.

Varianta přípony Smart ATM: Tato varianta obsahuje integrovaný HAT čip pro plně automatizovanou korekci teploty a spolehlivý digitální výstup. Tato technologie zůstává naprosto nezbytná pro hluboko zakopané buňky, které vyžadují dlouhé kabelové trasy. Je také kritický na místech s vysokým EMI z těžkých odvodňovacích čerpadel nebo aktivních výkopových zařízení.

Kritická instalace Poznámka: Technici musí explicitně orientovat čelo buňky kolmo ke směru primárního hlavního napětí. Buňka instalovaná pod nesprávným úhlem měří spíše irelevantní složku napětí než specifické napětí, které projektant zamýšlel sledovat. Tato chyba zůstává jednou z nejčastějších chyb nesprávné aplikace zemního tlakového článku v terénu.

7. Typy 6 — Monitorování tlaku kapaliny: Piezometr a vodoměry

Voda a pórový tlak fungují jako fyzikální síly na jednotku plochy. Jejich měření je v podstatě měřením siloměrem aplikovaným přímo na tekuté médium. Tento proces se opírá o stejný fyzikální princip, ale využívá jiný elastický prvek a odlišnou geometrii snímání.

Podtyp A — Inteligentní vibrační drátový piezometr (JMZX-55XXHAT): Tento přístroj měří tlak v pórech a dynamický spád podzemní vody ve vrtech a stoupacích potrubích pomocí osvědčeného snímání VW. Inženýři jej navrhují pro trvalou zapuštěnou instalaci hluboko do geotechnických útvarů, jako jsou základy přehrad, náspy, svahy a inverty tunelů. Je vybaven integrovaným HAT čipem s automatickou teplotní kompenzací a digitálním výstupem RS485. Toto je absolutní primární volba, když týmy zakopou nebo injektují senzor trvale na místo pro monitorování po roky nebo dokonce desetiletí. Rostoucí pórový tlak často působí jako nejčasnější měřitelný prekurzor katastrofické svahové nestability nebo selhání základů hráze. Toto kritické varování se objeví v datech dny nebo týdny předtím, než dojde k jakékoli viditelné deformaci povrchu.

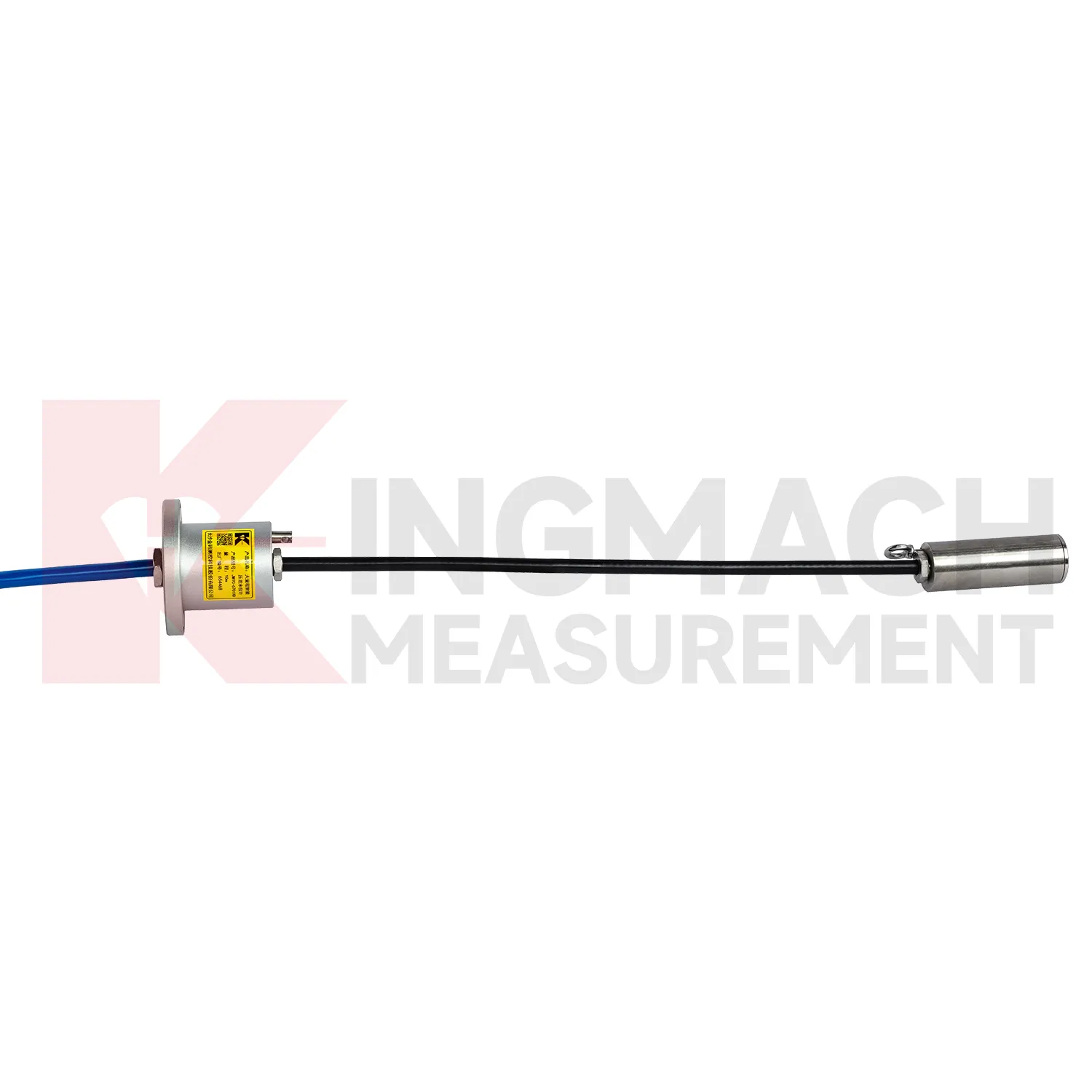

Podtyp B — Inteligentní měřič hladiny s diferenčním tlakem se širokým rozsahem (JMYC-67XXAD): Tento vysoce specializovaný senzor měří tlak hlubokého průsaku a přesnou hladinu vody. Týmy jej instalují do předem nainstalovaných piezometrických trubic, výstupů potrubí pro odlehčení tlaku a vrtů pro měkké základy. Využívá pokročilou technologii diferenciálního tlaku spárovanou s odvětrávaným kabelem. Jeho kompaktní rozměry φ24 mm × 71,5 mm zajišťují, že je dostatečně malý, aby jej bylo možné hladce spustit do jakéhokoli standardního tubusu. Poskytuje výjimečné rozlišení 0,1 mm a přesnost 0,2 % FS. Pracuje na digitálním výstupu RS485 (DC 9-24V) a funguje v teplotním rozsahu -20°C až +80°C. Inženýři volí tento model, když instalace striktně vyžaduje submilimetrové rozlišení hladiny vody v trubici a místo již disponuje kabelovým napájením spolu s datovou infrastrukturou RS485.

Podtyp C — Integrovaný širokorozsahový diferenční tlakový vodoměr s 4G (JMYC-67XXAWL): Tento model představuje konečnou variantu autonomního nasazení v terénu. Bezdrátově integruje 4G bezdrátovou DTU, vysokokapacitní 3,6V/38Ah nedobíjecí lithiovou baterii a vyhrazený displej pro mobilní aplikace do vysoce kompaktní jednotky o rozměrech 85 mm × 85 mm × 106 mm. Poskytuje spolehlivé rozlišení 1 mm a přísnou přesnost ±0,1 % FS. Je držitelem oficiální certifikace podle norem GB/T 11828.2-2022. Životnost baterie se agresivně pohybuje od 5 měsíců v rychlých 20minutových intervalech až po více než 3 roky v 6hodinových intervalech. Je to perfektní volba pro bezobslužné hydrologické monitorovací stanice, vzdálený dohled nad nádrží a rozsáhlé sítě pro pozorování povrchových/podzemních vod, kde tradiční rozvodná síť a kabelová infrastruktura zůstávají zcela nedostupné.

Tabulka rozhodnutí o výběru produktu

V hlavních bezpečnostních programech přehrady inženýrské týmy běžně nasazují všechny tři typy tlaku kapalin současně. Piezometry VW umisťují hluboko do základové injektážní clony. Bezpečně instalují vodoměry RS485 do trubic piezometru inspekční galerie. Nakonec přesně umístí 4G vodoměry na hladinoměrné stanice. Každý samostatný senzor slouží vysoce specifickému měřicímu bodu v rámci stejné komplexní sítě monitorování bezpečnosti.

8. Konvenční vs. Smart HAT: Rozhodnutí v rámci každého typu

Každý výše zmíněný typ založený na VW se dodává v konvenční i pokročilé variantě smart HAT.

Konvenční výstup VW vytváří nezpracovaný frekvenční signál. Tento nezpracovaný signál bezpodmínečně vyžaduje externí čtecí jednotku nebo vyhrazený záznamník dat pro pečlivou konverzi frekvence na použitelné technické jednotky. Nabízí nejnižší počáteční jednotkové náklady a může se pochlubit osvědčenou spolehlivostí vybudovanou po několik desetiletí. Představuje správnou volbu pro malé počty senzorů, krátké kabelové trasy a starší provozy, které již mají stávající infrastrukturu odečtu VW.

Výstup Smart HAT využívá integrovaný čip, který poskytuje plně kalibrované digitální hodnoty RS485 přímo uživateli. To eliminuje jakoukoli potřebu mezikondicionování signálu. Teplotní kompenzace probíhá automaticky. Palubní úložiště efektivně ukládá kritická data do vyrovnávací paměti, pokud dojde k výpadku nebo přerušení připojení hlavního zapisovače. Je tou správnou volbou pro velká pole senzorů přesahující 20 přístrojů. Vezmeme-li jako příklad projekt s 50 senzory po dobu 10 let, řešení Smart HAT ve srovnání s tradičním samostatným systémem může dosáhnout přibližně 30–40 % úspor v kabeláži a kanálech dataloggeru, snížit náklady na údržbu na místě a cestovní náklady asi o 50 % a snížit celkové náklady životního cyklu o 20–25 %. Je nezbytné u dlouhých stavebních kabelů, které by rychle vedly přes 100 standardních metrů a vysoce automatizovaných analogových signálů VEMI.

Diferenční tlakové vodoměry řady JMYC jsou ze své podstaty chytré. Pro tyto specializované nástroje neexistuje žádná konvenční varianta. JMYC-67XXAD má standardní výstup RS485 pro drátové automatizované systémy. JMYC-67XXAWL poskytuje spolehlivé 4G pro plně bezdrátové bezobslužné nasazení. Volba mezi nimi závisí spíše na infrastruktuře místa než na kapacitě základního senzoru.

Zatímco inteligentní senzory stojí předem na jednotku více, výrazně snižují celkové náklady na vlastnictví. Minimalizují potřebné počty kanálů dataloggeru, zjednodušují složité zapojení a agresivně snižují četnost návštěv údržby. Ve standardním systému monitorování přehrady s 50 senzory úspora nákladů na dlouhodobý životní cyklus během 10letého programu obvykle výrazně převyšuje počáteční počáteční prémii.

Správný typ je definován silou, nikoli katalogem

Každý z devíti odlišných produktů v této komplexní řadě existuje, protože ve skutečných inženýrských projektech existuje vysoce specifická konfigurace síly. Správný typ není nikdy pouhou preferencí produktu; zůstává absolutní geometrickou nutností. Vážné strukturální monitorovací programy běžně používají tři až pět různých typů současně. Úplný obrázek o bezpečnosti konstrukce ze své podstaty vyžaduje více parametrů měření, nejen více duplicitních senzorů přesně stejného typu.
