Senzory hladiny vody Kingmach pro monitorování přehrad

Proč je sledování hladiny vody důležité pro bezpečnost přehrady

Hladina vody je jednou z provozních proměnných za plánováním nádrže, kontrolou povodní, kontrolou průsaků a rozhodnutími o varování. Může popsat hydraulické zatížení na konstrukci, indikovat, zda se odlehčovací potrubí chová podle očekávání, a pomoci interpretovat změny podzemní vody nebo vnitřního tlaku, když je odečítáno jinými přístroji.

Užitečným výstupem je spíše srovnatelná časová řada než izolované číslo. Inženýři mohou porovnávat srážky, výměnu nádrží, odezvu odvodnění a vnitřní podmínky v průběhu času, když jsou data, interval odběru vzorků a historie údržby uchovávány s naměřenými daty. To je základem pro rozhodnutí, zda změna vyžaduje prozkoumání nebo zda je v souladu s běžnou reakcí webu.

Hlavní typy snímačů hladiny vody pro monitorování přehrad

Senzor by měl odpovídat bodu měření. Ponořený tlakový senzor se může hodit do zapuštěné pozorovací trubice nebo přetlakové trubky, zatímco radarové nebo ultrazvukové měření může zabránit kontaktu s otevřenou vodní hladinou. Plovákové systémy, probublávače a ruční měřidla zůstávají relevantní tam, kde to podmínky na místě nebo metoda ověřování umožňují.

Manuální personální měřidla si zaslouží místo v plánu monitorování. Poskytují viditelnou beznapěťovou referenci pro uvedení do provozu, pravidelné kontroly a vyšetřování po události. Definujte datum, bezpečnou přístupovou cestu, interval inspekce a formát záznamu s časovým razítkem, aby tyto údaje mohly ověřit, spíše než zmást tok digitálních dat.

Jak fungují snímače hladiny diferenčního tlaku vody

Hydrostatický senzor převádí tlak vody v místě snímání na hodnotu hladiny. S rostoucím vodním sloupcem nad senzorem se zvyšuje tlak. Pro ponořenou membránu lze vztah vyjádřit jako Delta P = rho gh, takže hlášená hladina závisí na hustotě kapaliny, nadmořské výšce senzoru a stabilní atmosférické referenci.

Pro venkovní aplikace může odvětrávaný kabel nebo vnitřní vzduchová trubice odkazovat měření na atmosférický tlak. To snižuje riziko, že barometrické změny budou považovány za událost hladiny vody. Neodstraňuje to potřebu disciplíny v terénu: zaznamenejte nadmořskou výšku senzoru a referenční údaj při uvedení do provozu, udržujte ventilační cestu suchou a otevřenou a porovnejte stabilní hodnotu s naměřenou nebo manuální referencí.

Tato metoda měření je vhodná pro mnoho přehradních a hydrologických bodů, ale neměla by být vybírána pouze podle označení. Kupující musí před potvrzením přístupu založeného na tlaku zkontrolovat geometrii potrubí, očekávaný spád, riziko sedimentu, kabelovou trasu, přístup k údržbě a architekturu dat.

Přesnost, rozlišení a rozsah: co by kupující měli porovnávat

Rozlišení je nejmenší přírůstek, který může zařízení detekovat nebo zobrazit. Přesnost popisuje, jak blízko je hlášená hodnota skutečné hodnotě za definovaných podmínek. Jemný přírůstek zobrazení sám o sobě nezaručuje, že varovný práh nebo dlouhodobý trend jsou spolehlivé; Důležitá je také odchylka instalace, teplotní odezva, kalibrace a stabilita referenčního bodu.

Zvolte rozsah vůči maximálnímu věrohodnému vodnímu sloupci, nejen vůči běžné provozní úrovni. Zkontrolujte úroveň zaplavení, výšku potrubí, očekávané výkyvy tlaku a důsledky přetížení. V RFQ by měl být také uveden technický účel odečtu, protože kritéria přijatelnosti pro hlášení zásobníku, sledování trendu a odezvu na alarm se mohou lišit.

JMYC-67XXAWL a JMYC-67XXAD: výběr datové architektury

Pro vzdálenou nádrž, hydrologii nebo přehradní body bez dozoru, Kingmach JMYC-67XXAWL kombinuje snímač rozdílu tlaku, vestavěnou 4G DTU a vnitřní baterii. Jeho modely 10 m, 20 m a 30 m mohou zjednodušit nasazení tam, kde je obtížné zajistit chráněnou kabelovou trasu a místní napájení. Jeho vhodnost stále závisí na mobilním pokrytí, plánovaném intervalu vzorkování, přístupu k instalaci a realistickém plánu údržby baterie.

Kingmach JMYC-67XXAD volí cestu kabelové integrace. Jeho rozhraní RS485 a požadavek na napájení 9-24 V DC jej činí vhodným tam, kde již byl navržen záznamník, napájecí zdroj, chráněná kabelová trasa a akviziční architektura. Jeho varianty 10 m, 20 m a 30 m by měly být voleny spíše podle maximálního očekávaného spádu než podle samotné normální hladiny vody.

Rozdíl ve specifikaci by měl vést k technickému rozhodnutí. Model AWL uvádí rozlišení 1 mm a přesnost +/-0,1 % FS s bateriovým přenosem 4G; model AD uvádí rozlišení 0,1 mm a přesnost 0,2 % FS s integrací RS485. Porovnejte tato čísla s celým měřícím řetězcem, včetně kontroly vztažných bodů, chyb při instalaci, účelu alarmu a omezení údržby, namísto výběru jednoho čísla.

Faktory instalace, které ovlivňují skutečnou přesnost

Správně specifikovaný senzor může stále poskytovat špatná data projektu, když je instalace slabá. Použijte stabilní montáž, zdokumentovanou vertikální referenci, chráněné vedení kabelů, čistý přístup k trubce nebo potrubí a zaznamenanou nulu nebo offset. V odlehčovací trubce nebo zapuštěné trubici hladiny vody zdokumentujte uspořádání zavěšení a polohu snímače, aby budoucí operátoři mohli interpretovat změny po údržbě nebo výměně.

Usazeniny, biologické znečištění, turbulence, zachycený vzduch, namáhání kabelu, expozice blesku a vodní rázy mohou ovlivnit měření. Instalace tlakových senzorů vyžadují suché, otevřené ventilační cesty. Stanice napájené bateriemi potřebují opakování komunikace a plán vzorkování posouzeny vzhledem k životnosti. Sítě RS485 potřebují definovaný plán pro kontroly stínění, uzemnění, přepěťové ochrany a uvedení do provozu.

Pracovní postup monitorování přehrady a ověřené odkazy aplikací

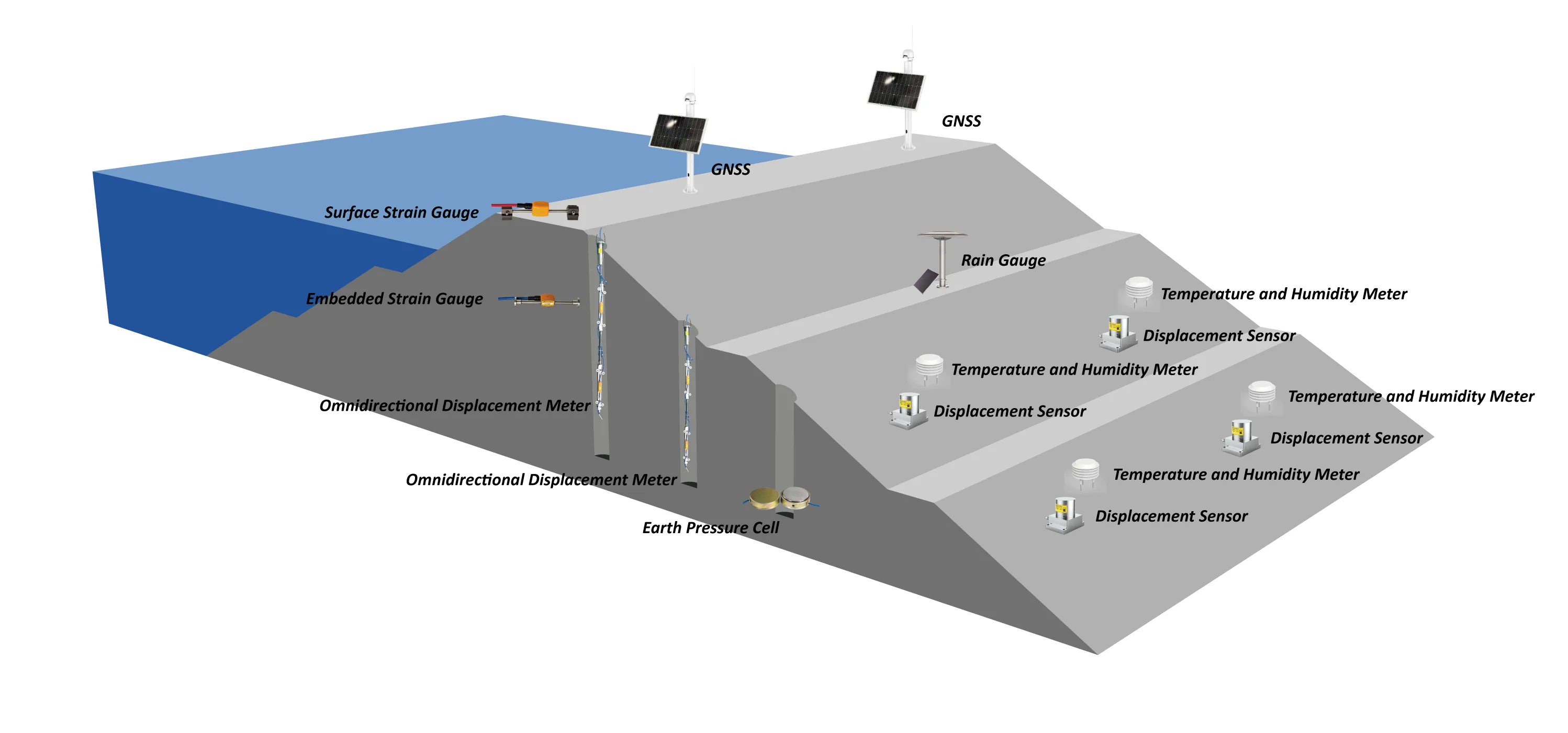

Monitorovací systém přehrady běžně kombinuje více než jeden výstup senzoru. Vodovodní kanál se stává užitečnějším, když je zkontrolován s průsaky, sedáním, posunem, sklonem, deštěm a provozními záznamy. Kingmachův řešení monitorování přehrady popisuje tento systémový přístup přes strukturální, průsakové, hydrologické, environmentální a pozorování zatížení.

Pro datovou cestu definujte, kde se data shromažďují, přenášejí, kontrolují a uchovávají, než vyberete senzor. Vzdálený bod může vyžadovat integrované zařízení 4G; kabelové místo může vyžadovat plán kanálů, záznamník dat, ochrannou kabeláž a platformu pro kontrolu. Dostupné odečty a záznamníky dat a monitorovací software poskytnout relevantní interní referenční body pro tuto diskusi o RFQ.

Do tohoto článku nebyl přidán žádný konkrétní případ výkonu přehrady, protože dodaný materiál neověřuje ani jeden případ pro tyto dva modely vodní hladiny. Projektový dotaz by měl místo toho poskytnout výkres místa, účel měření, seznam přístrojového vybavení a kritéria přijatelnosti, aby bylo možné konfiguraci porovnat se skutečnou instalací.

Kontrolní seznam výběru pro týmy nákupu a inženýrů

Bod měření

• Definujte, zda je bodem hladina nádrže, zapuštěná trubka, výstup z přetlakového potrubí, vrt podzemní vody, uklidňovací vrt nebo hydrologická stanice.
• Potvrďte maximální věrohodnou hlavu, referenční výšku, omezení přístupu a požadovaný dosah.

Technický systém

• Nastavte přesnost a cíl hlášení pro kontrolu trendů, správu alarmů nebo provozní hlášení.
• Vyberte 4G bateriový provoz pro vzdálené body nebo RS485 pro kabelovou akviziční síť.
• Specifikujte montáž, geometrii potrubí, vedení kabelů, ochranu ventilace, uzemnění, přepěťovou ochranu a metodu ověření.

Komerční a doručovací

• Vyžádejte si datový list, kalibrační dokumentaci, schéma zapojení, instalační pokyny, podrobnosti o IP, podrobnosti o balení, potvrzení dodací lhůty a záruční podmínky.

Údržba a přejímka

• Definujte intervaly inspekcí a čištění, případně přístup k výměně baterie, kontroly ventilace, kontroly záznamníku a porovnání s manuálem nebo referenčními údaji.

Časté chyby při nákupu

Porovnání pouze rozlišení je běžnou chybou. Přírůstek zobrazení 0,1 mm může být užitečný, ale přijetí závisí také na přesnosti v plném měřítku, geometrii instalace, teplotním chování, podmínkách kalibrace a stabilitě reference. Nejprve nastavte požadovanou toleranci rozhodování a poté porovnejte kompletní přístroj a instalační plán.

O komunikaci se často rozhoduje příliš pozdě. Nízkoenergetické 4G zařízení může omezit práci v terénu na vzdáleném místě, ale potřebuje pokrytí a servisní plán baterie. Drátové zařízení RS485 může být jednodušší na údržbu v dokončené akviziční síti, ale pouze v případě, že je již v rozsahu napájení, ochrana kabelů, uzemnění a kontrola přepětí.

Ignorování údržby větracích otvorů vytváří další riziko, kterému se lze vyhnout. Odvzdušněná reference může snížit barometrickou chybu, ale kondenzace, ucpání nebo pronikání vody mohou ohrozit naměřené hodnoty. Přidejte ruční referenční kontroly po instalaci, zaplavení, stavební činnosti a výměně senzoru, aby byl záznam dat obhajitelný.
