Bezpečnostní upozornění přehrady v reálném čase se senzory rozdílu tlaku vody

Majitelé přehrad potřebují dřívější přehled o posunech hladiny, změnách průsakového tlaku a zlomech trendů, které se objeví dříve, než se provozní problém změní v bezpečnostní událost. Snímače hladiny diferenčního tlaku vody jsou užitečné, protože neustále sledují tyto změny na zabudovaných, mokrých a těžko přístupných monitorovacích bodech.

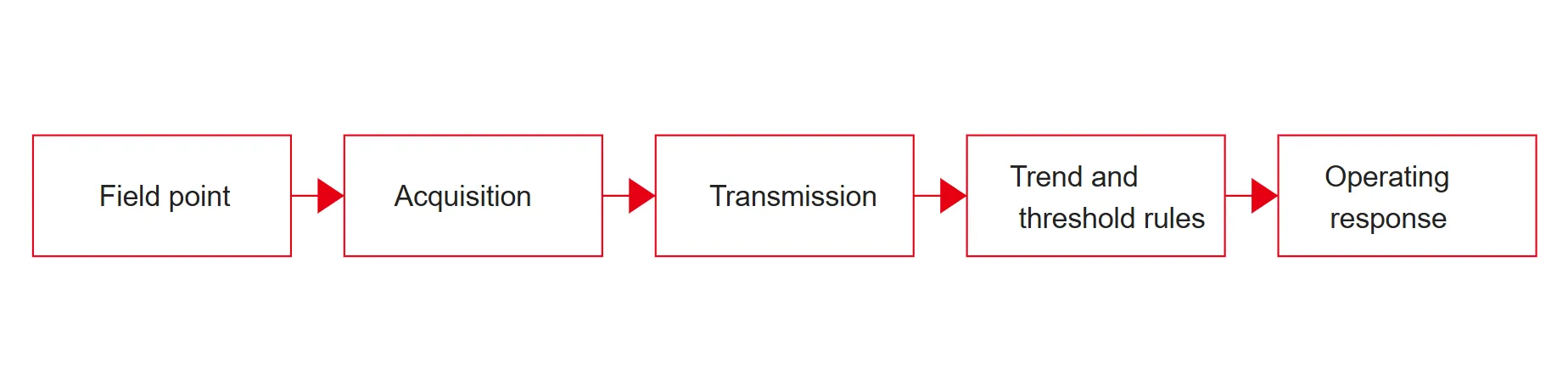

Ve funkčním pracovním postupu výstrah je senzor pouze prvním článkem. Odečet musí zůstat stabilní v polních podmínkách, musí se čistě přesunout do akviziční vrstvy a dosáhnout softwaru, který jej dokáže porovnat s prahovými hodnotami, pravidly pro rychlost změny a blízkými přístroji. To je to, co mění pravidelnou kontrolu na bezpečnostní výstrahy přehrady v reálném čase.

Pro hodnocení na straně kupujícího není skutečnou otázkou, zda senzor dokáže číst hladinu vody v izolaci. Skutečnou otázkou je, zda může podporovat spolehlivé výstrahy napříč zabudovaným potrubím, odvodňovacími body, bezobslužnými stanicemi a dlouhými servisními intervaly, aniž by to pro monitorovací tým vyvolalo další nejistotu.

Pro provozovatele přehrad je nejužitečnějším upozorněním jen zřídka jedna vysoká hodnota. Je to signál hladiny nebo průsaku, který se vymyká ze svého normálního vztahu s provozem nádrže, deštěm, odvodněním nebo strukturálním pohybem.

Proč jsou signály o hladině vody důležité v programech bezpečnosti přehrad

Plán monitorování přehrady obvykle sleduje více než nadmořskou výšku nádrže. Operátoři také sledují průsakový tlak, pohyb freatického vedení, drenážní chování, hladinu po proudu a způsob, jakým se tyto údaje pohybují spolu s údaji o posunutí, šířce trhlin nebo napětí. Jedna hodnota může vypadat normálně, zatímco její trend proti dešti, průtoku nebo vzestupnému tlaku vypráví jiný příběh.

Proto logika výstrah potřebuje kontext. Stoupající údaj uvnitř trubice základní hladiny vody může ukazovat na to, že průsaková cesta se stává aktivnější. Změna na tlakovém pojistném potrubí může naznačovat, že se podmínky odvodnění posouvají. Zvýšení hladiny v nádrži během normálního provozu může být přijatelné, ale stejné zvýšení spojené s neobvyklým pohybem vnitřního tlaku si zaslouží pozornost.

Spolehlivý program monitorování přehrad zpracovává hladinu vody, průsaky, deformace a monitorování životního prostředí jako propojené indikátory. To odpovídá tomu, jak zkušení operátoři vnímají riziko v praxi: hodnota varování pochází z korelace, nikoli z jednoho nástroje pracujícího samostatně.

Jak senzory diferenčního tlaku přeměňují vodní výšku na použitelná data

Přístroje s diferenčním tlakem hladiny vody odvozují výšku kapaliny z tlaku. V terénu senzor převádí vodní výšku působící na měřicí prvek na digitální hodnotu hladiny. Když instalace používá odvětrávaný kabel připojený k atmosféře, může čtení snížit barometrické rušení a rychleji reagovat na skutečný pohyb vodní hladiny.

Tato provozní logika dobře zapadá do přehradní práce, protože mnoho monitorovacích bodů je úzkých, zapuštěných, vlhkých a těžko přístupných. Místo toho, aby se spoléhalo na časté ruční ozvučení, může přístroj zůstat na místě a podávat zprávy zevnitř potrubí s hladinou vody, na odvodňovacím výstupu nebo v rámci hydrologického pozorovacího bodu.

Pro kabelovou monitorovací architekturu Kingmach's JMYC-67XXAD řada je umístěna pro tlak při hlubokém průsaku, sledování hladiny vody v nádrži a přehradě, monitorování podzemní vody a instalaci zabudovaného potrubí. Jeho výstup RS485, krytí IP68, rozlišení 0,1 mm a přesnost 0,2 % FS jsou druhy detailů, které mohou kupující použít při prověřování, zda vyhovuje stávající akviziční páteři.

Na čem ve skutečnosti závisí upozornění na přehrady v reálném čase

Výstrahu nevytváří samotný senzor. Záleží na návrhu prahu, spolehlivosti akvizice, stabilitě komunikace a srovnání s blízkými přístroji. V praxi týmy často používají tři vrstvy pravidel: absolutní prahové hodnoty alarmu, prahové hodnoty rychlosti změny a korelační kontroly proti srážkám, provozu nádrže, průsakům nebo deformacím.

Například může být přijatelné zvýšení hladiny v nádrži během plánovaného provozního okna. Rychlý nárůst vnitřní hladiny vody ve zapuštěném pozorovacím tubusu, zejména pokud je spárován s abnormálním průsakovým průtokem nebo vzestupným tlakem, vyžaduje jinou reakci. Lepší pravidla snižují šanci, že posádky ztrácejí čas falešnými poplachy, a přitom stále postrádají vyvíjející se vzorec.

Zde také záleží na zbytku systému. Kingmachova sada produktů orientovaných na přehrady obsahuje Akviziční modul JMZX-XXGH a monitorovací softwarová platforma, která je relevantní, protože kvalita výstrah závisí na tom, jak se senzor, logger, přenosová vrstva a vizualizační zásobník chovají společně při nepřetržitém používání.

Pohledy na platformu pro kontrolu a ovládání alarmů

Tam, kde diferenční tlakové vodoměry pasují do mixu přehradních přístrojů

Zařízení s diferenčním tlakem hladiny vody jsou nejsilnější, když je úkolem nepřetržité sledování hladiny v potrubí, hydrologických bodech nebo místech monitorování souvisejících s průsaky, kde záleží na stabilním digitálním výstupu. Obvykle jsou součástí širšího mixu nástrojů spíše než samostatnou odpovědí.

Praktické nastavení hráze může kombinovat diferenční tlakový měřič hladiny vody pro pohyb vodní hladiny, vibrační drátěný piezometr pro chování pórového tlaku, senzory posunu pro strukturální pohyb a softwarovou vrstvu, která spojuje data s varovnými prahy. Pokud má místo vzdálené body bez vhodného napájení nebo kabeláže, integrovaný bezdrátový model může snížit práci v terénu a zjednodušit nasazení.

U bezobslužných nádrží nebo říčních bodů JMYC-67XXAWL integrovaný model kombinuje 4G DTU a interní baterii v jednom balení. Díky tomu může být plánování údržby čistší, když projekt vyžaduje méně samostatných součástí pole.

Jak porovnat kabelové a integrované modely diferenčního tlaku

Nejrychlejší způsob, jak porovnat možnosti, je podívat se za rozsah titulků a přiřadit každý model k architektuře monitorování. Drátový přístroj RS485 může být vhodnější, když hráz již má skříně, kapacitu loggeru a stabilní komunikační páteř. Integrovaná 4G jednotka může zkrátit dobu instalace v distribuovaných bodech, kde by výkopy a rozvody energie zpomalily projekt.

Pro kontrolu zadávání zakázek by srovnání mělo zůstat vázáno na provozní metodu. V řadě Kingmach řada JMYC-67XXAD vyhovuje kabelové integraci RS485 a monitorování s jemným rozlišením, zatímco řada JMYC-67XXAWL posouvá diskusi směrem k vestavěné 4G komunikaci, internímu lithiovému napájení a výdrži baterie, která se mění s intervalem vzorkování. Tyto rozdíly ovlivňují plánování údržby, strategii náhradních dílů a návrh frekvence alarmů.

Podrobnosti o instalaci, které chrání kvalitu výstrah

Mnoho špatných výstrah jsou problémy s instalací maskované jako problémy se senzorem. Pokud je vodorovná trubka ucpaná, odvzdušňovací cesta je narušena, manipulace s kabelem je špatná nebo referenční stav je nestabilní, datový tok se posune dříve, než bude mít někdo podezření na způsob montáže.

Pro přijetí na straně kupujícího požádejte dodavatele, aby definoval kompatibilitu velikosti potrubí, způsob zavěšení, ochranu odvětrávaných kabelů, vodotěsnou manipulaci s konektory, adresování záznamníku a kontroly nulového posunu, opakovatelnosti a komunikace při uvedení do provozu. Díky tomu je předání vázáno na chování v terénu namísto pouhé papírové specifikace.

Když je monitorovací bod vzdálený, plán uvedení do provozu by měl také definovat interval vzorkování, frekvenci výstrah, plánování výměny baterie a způsob, jakým platforma označí chybějící data oproti abnormálním datům. To jsou různé události a jejich smíchání v softwarové vrstvě vytváří zmatek během skutečných incidentů.

Jak inženýři čtou abnormální trendy, než se stanou nouzovými situacemi

Užitečný výstražný systém nečeká na extrémní hodnotu. Sleduje změny sklonu, trvání a shody mezi souvisejícími kanály. Při práci na přehradě to často znamená kontrolu, zda pohyb vnitřní hladiny vody normálně sleduje provoz nádrže nebo se od ní odděluje.
