Snímače diferenčního tlaku hladiny vody pro bezpečnost hráze: 7 vysvětlení technických výhod

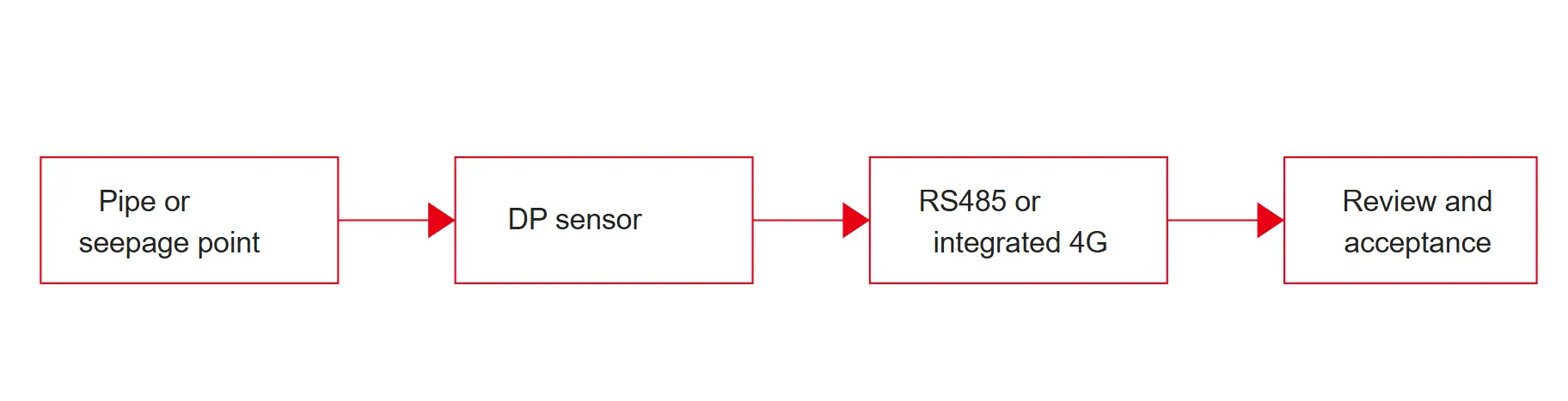

Obrázek: Technická výhoda je realizována pouze tehdy, když jsou bod, senzor, datová cesta a proces kontroly specifikovány společně.

Výhoda 2: Stabilní data trendu pro interpretaci průsakového tlaku a hladiny vody

Senzory rozdílu tlaku pomáhají týmům přehrad číst trendy spíše než izolované hodnoty. To je důležité, protože prosakování a vnitřní chování vody se často stávají smysluplnými díky vytrvalosti a vztahu, nikoli prostřednictvím jednoho dramatického bodu. Na mírném vzestupu může záležet, pokud trvá několik dní, reaguje příliš pomalu po vyčerpání nádrže nebo přestane odpovídat chování blízkého odvodnění.

Stabilní data trendu podporují lepší interpretaci ve třech běžných situacích. Za prvé, když by změna hladiny v nádrži měla vyvolat předvídatelnou vnitřní reakci, ale ne. Zadruhé, když se monitorovací bod související s průsakem obnovuje příliš pomalu po změně podmínek deště nebo vypouštění. Za třetí, když se jeden bod začne odchylovat od blízkých bodů, které se obvykle pohybují společně. Jedná se o druhy vzorců, které vedou k bližšímu zkoumání, než se rozvine větší problém.

Rozlišení hladiny vody v milimetrech v řadě JMYC-67XXAD poskytuje webu jemnější záznam trendu, se kterým lze pracovat, zatímco přesnost 0,2 procenta v plném rozsahu uvedená pro tento model pomáhá určit, zda je přístroj vhodný pro monitorování. Jde o to, neuvádět čísla kvůli nim samotným. Jde o to, že jemné rozlišení a stabilní výstup zlepšují, jak malé, ale trvalé změny jsou v průběhu času kontrolovány.

Výhoda 3: Přímá podpora bezpečnostních výstrah a pravidel varování přehrady v reálném čase

Senzor se stává mnohem užitečnějším, když podporuje logiku varování namísto pouhého shromažďování hodnot. Pracovní postupy výstrah pro přehradu obvykle spoléhají na tři skupiny pravidel: absolutní prahové hodnoty, prahové hodnoty pro rychlost změny a křížové kontroly proti souvisejícím monitorovacím kanálům. Diferenciální tlaková čidla hladiny vody pomáhají, protože jejich výstup lze přivést přímo do této struktury pravidel prostřednictvím kabelového nebo vzdáleného sběru dat.

Na tom záleží provozně. Zvýšení hladiny v nádrži během normálního kontrolního okna nemusí vyžadovat akci. Rychlý vnitřní vzestup v místě souvisejícím s průsakem, zvláště když neodpovídá očekávanému chování při drenáži, si může vyžádat ověření v terénu. Užitečný varovný systém potřebuje data senzoru včas, v konzistentním formátu a na platformě, kde se pravidlo může spustit bez čekání na ruční předání dat.

Zásobník produktů Kingmach související s přehradami zahrnuje Akviziční modul JMZX-XXGH a a monitorovací platforma který podporuje centralizované zpracování dat a konfiguraci pravidel alarmů. Pro kupujícího to znamená, že snímač hladiny vody může být přezkoumán jako součást kompletní datové cesty: snímání, získávání, přenos, ukládání, kontrola trendů a doručení výstrahy.

Výhoda 4: Flexibilní nasazení v architektuře kabelového RS485 a vzdáleného monitorování 4G

Místa přehrady nemají všechny stejné komunikační podmínky. Některé již mají skříně, napájení a centrální loggerovou síť. Jiní potřebují vzdálené body, kde by vedení kabelu zvýšilo náklady na provoz nebo zpomalilo nasazení. Diferenční tlakové snímače hladiny vody mohou pracovat v obou uspořádáních, pokud model odpovídá komunikačnímu plánu.

V rodině JMYC-67 se JMYC-67XXAD hodí pro kabelovou architekturu RS485, což je užitečné, když má stránka již stabilní akviziční páteř a chce přímou integraci do centrálního modulu. The JMYC-67XXAWL se ubírá jinou cestou kombinací vestavěného 4G DTU s interním bateriovým napájením. To snižuje samostatný hardware pro komunikaci v terénu a může pomoci v bezobslužných nebo široce distribuovaných monitorovacích bodech.

Tento rozdíl ovlivňuje více než jen dobu instalace. Mění plánování údržby, strategii náhradních dílů, řešení chyb komunikace a to, jak často může web realisticky vzorkovat, aniž by to znamenalo energetickou zátěž. Kupující, který porovnává tyto možnosti, by měl před porovnáním ceny přezkoumat komunikační trasu a silovou trasu, protože tato dvě rozhodnutí utvářejí životnost provozního zatížení monitorovacího bodu.

Výhoda 5: Silnější dlouhodobá vhodnost ve vlhkých, zasypaných a bezobslužných polních podmínkách

Zařízení pro monitorování hrází často žijí v náročných podmínkách po dlouhou dobu. Vlhké prostředí, podzemní instalační body a vystavení povětrnostním vlivům vyvíjejí stálý tlak na těsnění, kabely, pouzdra a konektory. Přístroj na měření hladiny vody použitý v tomto nastavení musí za těchto podmínek zůstat čitelný, nejen že musí vypadat dobře při krátké kontrole specifikací.

Zde se stávají praktickými nákupními faktory vodotěsnost, design kabelu, způsob instalace a provoz nenáročný na údržbu. JMYC-67XXAD a JMYC-67XXAWL jsou oba umístěny s krytím IP68 a integrovaný model AWL také přidává cestu bezobslužného nasazení na bázi baterie s výdrží baterie spojenou s intervalem vzorkování. To přímo ovlivňuje, jak často vzdálený bod potřebuje servis.

Pro kupujícího přehrady by tyto údaje měly být převedeny na otázky údržby. Jak často místo potřebuje návštěvu webu? Jak je chráněna větraná cesta? Jak jsou chybějící data oddělena od abnormálních dat? Jak je naplánována výměna baterie s požadovanou frekvencí výstrah? Tyto otázky jsou užitečnější než opakování dlouhého seznamu parametrů bez významu pole.

Výhoda 6: Snazší integrace s piezometry, akvizičními moduly a softwarem pro monitorování hráze

Monitorování hladiny vody v přehradě je zřídka interpretováno samostatně. Často sedí vedle vibračních drátěných piezometrů, průsakových nástrojů, deformačních senzorů a centralizovaného softwaru, který pomáhá inženýrům porovnávat údaje z různých částí konstrukce. Senzory diferenčního tlaku hladiny vody podporují tento širší pohled, když mohou sdílet datovou cestu s ostatními přístroji v systému.

V řadě Kingmach je řada JMYC-67 přirozeně hodnocena vedle Vibrační drátěný piezometr JMZX-55XXHAT , akviziční modul JMZX-XXGH a platformu monitorovacího systému. Tato kombinace je důležitá, protože dává webu větší šanci na čtení hladiny vody, tlaku v pórech a souvisejících kanálů v rámci jednoho pracovního postupu kontroly, místo toho, aby je rozptyloval mezi odpojené nástroje.

Pro nákupní týmy by měly být integrační otázky zapsány přímo do RFQ. Potvrďte komunikační formát, kompatibilitu záznamníku, metodu adresování, interval vzorkování, cíl alarmu a zda software dokáže porovnat bod se souvisejícími kanály. Tyto položky určují, zda se senzor bude chovat jako součást monitorovacího systému nebo zůstane izolovaným zdrojem dat.

Výhoda 7: Užitečnější rozhodování kupujících prostřednictvím měřitelných dat a jasných kritérií RFQ

Jednou z nejpraktičtějších výhod snímače hladiny diferenčního tlaku vody je to, že poskytuje kupujícímu měřitelná kritéria pro specifikaci a přijetí. Namísto širokého požadavku na zařízení pro měření hladiny vody může projekt definovat typ bodu, dosah, komunikační cestu, podmínky napájení, expozici prostředí, interval protokolování a očekávání odezvy v technickém jazyce, který se připojuje k plánu lokality.

To vede k čistší RFQ a lepší diskusi s dodavateli. Kupující se může zeptat, zda je čidlo určeno pro zapuštěné trubice nebo pozice s otevřenou vodou, zda je výstup RS485 nebo vestavěné 4G, zda úroveň ochrany odpovídá prostředí v terénu a zda bude naměřená hodnota použita pouze pro kontrolu trendů nebo přímo vázána na alarmy. Každá odpověď ovlivňuje správný model a správný přístup k nasazení.

Jak vybrat senzor diferenčního tlaku hladiny vody pro projekty monitorování přehrad

Výběr by měl začít monitorovacím bodem, nikoli katalogem. Definujte, zda je bod uvnitř zapuštěné trubice hladiny vody, výstupu pro uvolnění tlaku, pozorovací polohy související s průsakem nebo vzdáleného hydrologického bodu. Poté definujte, jak se budou data pohybovat, jak často se musí hlásit a jaký druh varovného pravidla bude čtení používat.

Dále zužte technické přizpůsobení. Dosah, rozlišení, přesnost, způsob komunikace, napájecí trasa, provozní teplota a úroveň ochrany jsou důležité, ale pouze ve vztahu k provozu na místě. Integrovaný senzor 4G může snížit zátěž pole ve vzdáleném bodě, zatímco kabelový model RS485 může být praktičtější v bodě, který je již připojen k centrálnímu záznamníku.

Nakonec zkontrolujte senzor jako součást celého výstražného řetězce. Potvrďte kompatibilitu akvizice, integraci platformy, kroky uvedení do provozu, základní kontroly a odpovědnosti za údržbu. Silná volba snímače není jen správný model. Je to model, který odpovídá monitorovacímu bodu, architektuře webu a procesu alarmu, který tým skutečně použije.

Společně naplánujte monitorovací bod, datovou cestu a pravidlo výstrahy

Pokud váš projekt přehrady vyžaduje monitorování hladiny diferenčního tlaku vody, definujte před výběrem modelu typ bodu, komunikační trasu, podmínky napájení a logiku varování. Díky tomu je snazší porovnat možnosti řady JMYC-67 a začlenit senzor do širšího pracovního postupu získávání a softwaru.
