Jak vybrat správný snímač zatížení: Průvodce výběrem geotechnického inženýra

Neodpovídající siloměr v projektu monitorování přehradní kotvy neprodukuje jen špatná data – vytváří bezpečnostní riziko. Datový drift se tiše hromadí. Zmeškáte kritická upozornění. Nakonec týmy čelí nákladné reinstrumentaci uprostřed projektu. Tento scénář ukazuje krutou realitu v geotechnickém inženýrství. Snímače zatížení nejsou zaměnitelné součásti. Výběr nesprávného typu vede k narušení integrity dat, zpoždění projektu nebo vážným bezpečnostním rizikům. Musíte pochopit, jak vybrat správný snímač zatížení pro vaši konkrétní aplikaci. Tento článek poskytuje praktický rámec pro rozhodování pro inženýry a nákupní týmy pro výběr senzorů pro monitorování konstrukce s absolutní jistotou.

Co siloměr skutečně měří (a co ne)

Pojďme vytvořit základní jasnost. Siloměr převádí mechanickou sílu na měřitelný elektrický signál. Nejedná se pouze o „měření hmotnosti“. Musíte rozlišovat mezi měřením síly, měřením tlaku a měřením posunu. Spojování těchto odlišných konceptů často vede k nesouladu nástrojů.

V geotechnickém a strukturálním monitorování je dominantní volbou vibrační drátový siloměr. Výrazně se liší od typů tenzometrů, které se běžně vyskytují ve standardním průmyslovém prostředí. Kromě toho průmysl nyní rozlišuje mezi konvenčními a "inteligentními" snímači zatížení. Inteligentní senzory se vyznačují integrovaným zpracováním signálu, digitálním výstupem a víceparametrovými funkcemi. Nyní, když rozumíme jejich základní funkci, musíme vyhodnotit operační prostředí.

Rozhodovací faktor 1: Nejprve definujte své prostředí pro měření

Před zvažováním typu snímače zatížení musíte definovat prostředí měření. Tento přístup přeformuluje proces výběru a jde nad rámec obecných srovnání technických údajů.

Prostředí kontaktu s půdou a horninou vyžaduje specifické návrhy. Zemní tlakové články potřebují ploché, velkoplošné konstrukce, aby zprůměrovaly koncentrace napětí. Kingmachův zemní tlakový článek (typ vw & smart) slouží přesně k tomuto účelu. Bodový snímač zatížení bude u výplňových materiálů poskytovat systematicky falešné hodnoty. Prostředí kotevní tyče, hromady a dodatečného napínání diktuje různé tvary. Duté nebo plné siloměry musí přesně lícovat s průměrem šroubu nebo kabelu a velikostí předpětí.

Konstrukční bednění a dočasné práce vyžadují robustní senzory. Osové siloměry bednění, jako např chytrý bednící měřič osové síly (VW) JMZX-39XXHAT , poskytují schopnosti rychlého čtení a robustní toleranci při manipulaci. Souvislosti s vodou a diferenčním tlakem vyžadují piezometry a diferenční tlakové vodoměry. Inženýři je specifikují, když je „síla“ hydrostatická. Pamatujte, že průmyslové a geotechnické prostředí se zásadně liší. Stálost instalace, doba expozice, vibrace a regulační kontext – to vše se mění v závislosti na prostředí.

5 otázek, které je třeba zodpovědět, než zadáte

Než určíte model snímače zatížení, odpovězte na těchto 5 otázek týkajících se prostředí:

1. Jaký materiál obklopuje senzor?
2. Je zatížení dynamické nebo statické?
3. Bude senzor čelit ponoření nebo vlhkosti?
4. Jak dlouho bude monitorovací program trvat?
5. Jaká jsou prostorová omezení pro instalaci?

Typ prostředí		Doporučený typ snímače	Příklad modelu Kingmach
Geotechnické	Kontakt s půdou a výplní (nábřeží, opěrné zdi, zakopané konstrukce)	Plochý, velkoplošný zemní tlakový článek	Zemní tlaková buňka VW & Smart Type
	Kotevní tyč, pilot a dodatečné napínání (Skalní šrouby, zemní kotvy, předpjatá lana)	Dutý snímač zatížení	Dutý siloměr JMZX-3XXXHAT
Strukturální	Hluboké základy a tunelové ocelové podpěry (Výztužné vzpěry, ocelová žebra, tunelové vložky)	Měřič axiální síly / zatížení (upevnění drápovým typem)	Měřič axiálního zatížení (typ VW a Smart) JMZX-38XXHAT
	Stavební bednění a dočasné práce (Betonové výlisky, bednění, výztužné rámy)	Měřič osové síly bednění	Inteligentní měřič axiální síly bednění (VW) JMZX-39XXHAT
	Komprese mezi tuhými plochami (Ložiska mostů, patky sloupů, rámy pro zátěžové zkoušky)	Pevný snímač zatížení	Solidní siloměr Solidní siloměr JMZX-34XXHAT
Voda/tlak	Pórový tlak vody v nasycené půdě (Násypy, jádra hrází, svahy, výplně)	Piezometr	Inteligentní piezometry (VW) JMZX-55XXHAT
	Hladina podzemní vody ve vrtech a studnách (Průzkum místa, kontrola odvodnění, prosakování přehrady)	Diferenční tlakový vodoměr	Diferenční tlakový vodoměr
Průmyslová/přesnost	Kompaktní mechanické systémy (Úzké konstrukční povrchy, tenké součásti, integrace v těsném prostoru)	Tenzometrický snímač zátěže (miniaturizovaný)	Tenzometrický snímač zátěže
Průmyslový	Těžba a podzemní vykopávky (Podpěrné nosníky, výztužné prvky, tlakové zóny hornin)	Tenzometrický snímač zatížení na nosných/výztužných prvcích	Tenzometrický snímač zátěže

Prozkoumejte celý produkt Kingmach Load Cell: Kategorie snímače zatížení

Rozhodovací faktor 2: Přizpůsobte typ siloměru konfiguraci síly

Dále musíte přizpůsobit typ siloměru konkrétní konfiguraci síly.

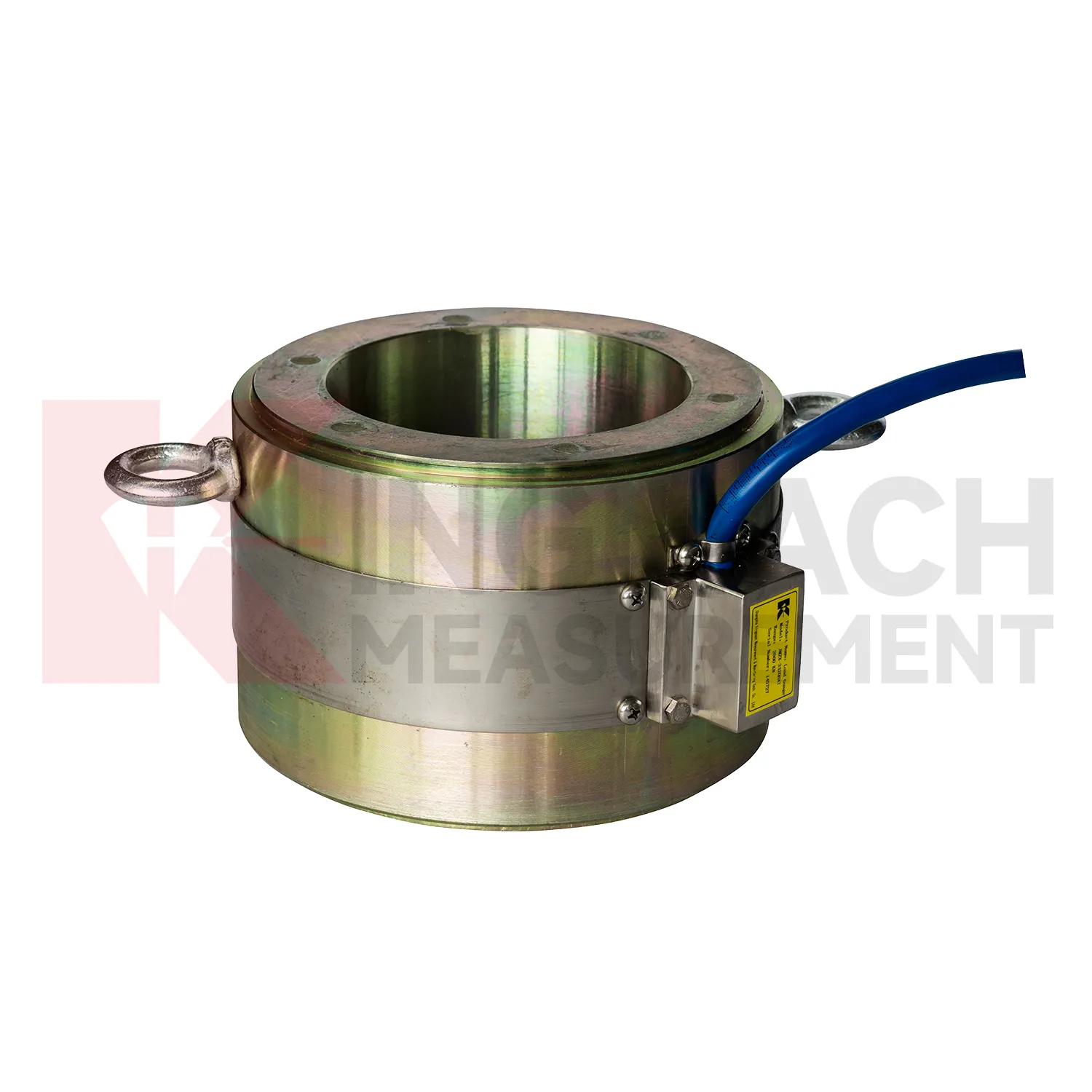

• Duté siloměry (např. JMZX-3XXXHAT ): Ty se vyznačují konstrukcí s průchozími otvory pro kotevní tyče, skalní svorníky a hlavy pilot. Síla prochází přímo středem. Jsou ideální pro monitorování po instalaci bez narušení konstrukčního prvku.

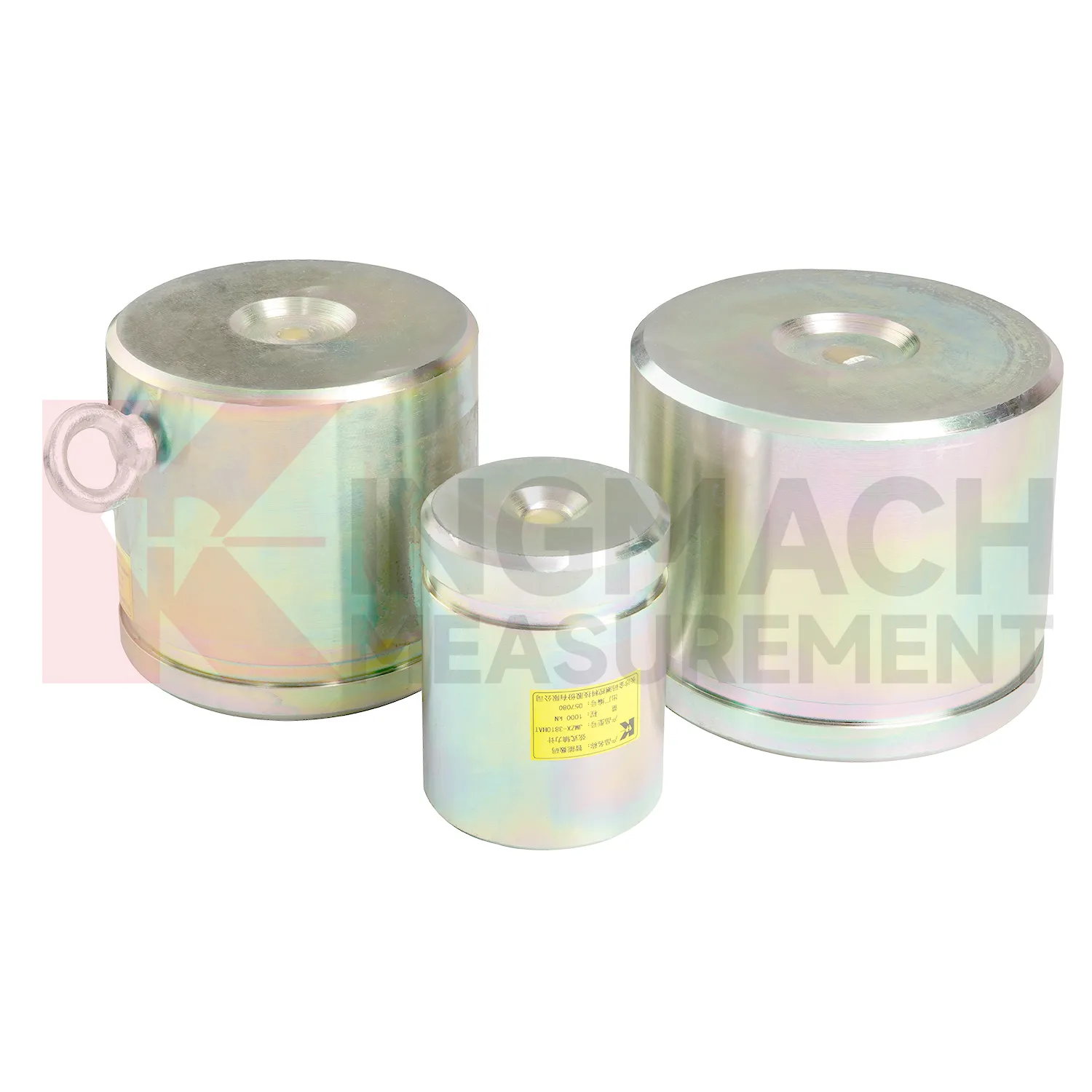

• Pevné snímače zatížení (např. JMZX-34/35/36XXHAT ): Tyto sloupové kompresní prvky jsou umístěny mezi konstrukčními povrchy. Samotná buňka se stává nosnou vložkou. Perfektně vyhovují vyšším kapacitním rozsahům.
• Měřiče axiálního zatížení (např. JMZX-38XXHAT ): Inženýři je optimalizují pro monitorování kabelů a vzpěr. Zachycují změny předpětí v čase. Tato funkce je zásadní pro dlouhodobý výkon mostu a opěrné zdi.
• Zemní tlakové články (např. JMZX-50/51XXAT ): Tyto ploché buňky s velkým průměrem měří napětí na rozhraní půda-struktura. Velká varianta „51“ zvládá vysoce zatížené násypy a přehradní aplikace.

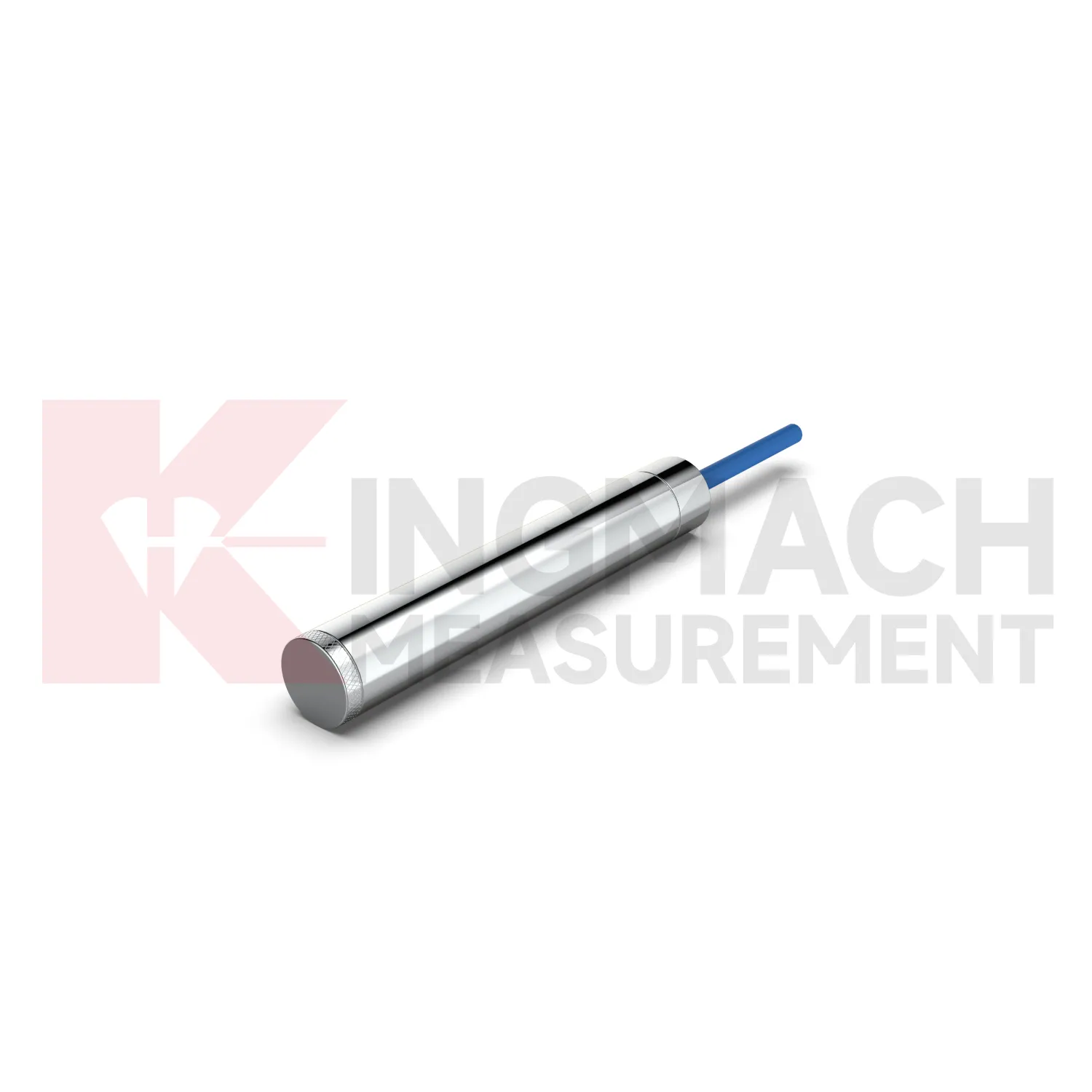

• Piezometry (např. JMZX-55XXHAT ): Inženýři je vybírají, když je „zátěž“ tlak vody. Chytré typy vibračních drátů zvládají dlouhodobé monitorování spodní vody a tlaku v pórech.

Rozhodovací faktor 3: Kapacita, přesnost a past nadměrné specifikace

Pečlivě řešte kapacitu, abyste se vyhnuli běžné chybě při zadávání zakázek v podobě nadměrné specifikace. Mnoho týmů nakupuje spíše na základě maximální kapacity než skutečného provozního dosahu. Například umístění článku 5 000 kN do aplikace 400 kN jej přinutí pracovat v nejnižších 8 % svého rozsahu. Rozlišení a opakovatelnost se při extrémních vzdálenostech prudce zhoršují. Obecným pravidlem je, že vyberte článek, u kterého se očekávané provozní zatížení pohybuje mezi 40 % a 80 % jeho jmenovité kapacity.

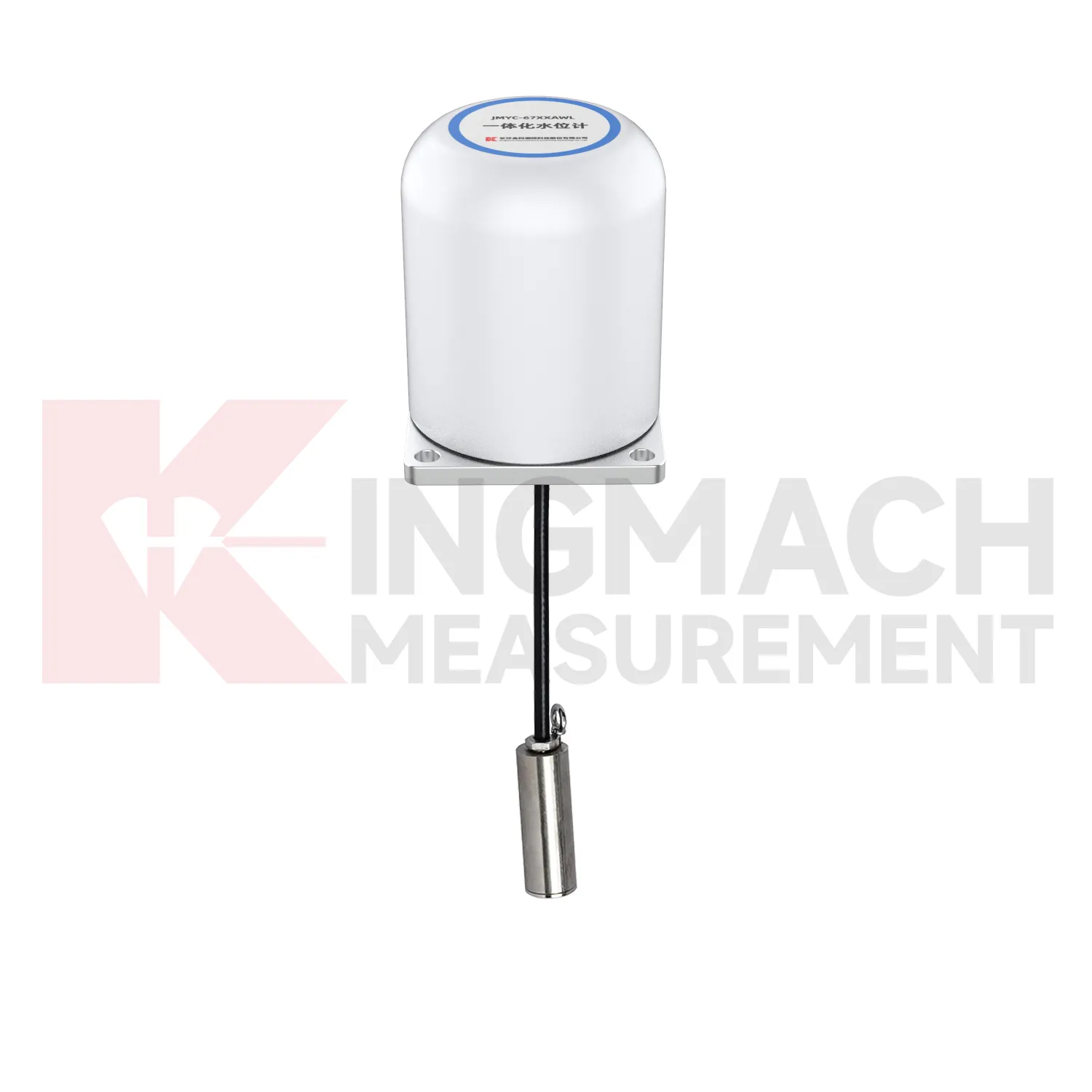

Musíte také rozumět třídám přesnosti. Laboratorní přesnost se výrazně liší od instalované přesnosti. Teplotní vlivy, excentrické zatížení a délka kabelu mění výkon pole. Širokorozsahové buňky, jako je JMYC-67XXAWL diferenční tlakoměr , nabízejí flexibilitu. Musíte vyhodnotit, kdy šetří náklady a kdy obětují rozlišení. Nakonec zvažte dlouhodobou stabilitu. Vibrační drátové senzory vykazují vynikající chování při tečení a nulovém posunu během víceletých monitorovacích programů. V těchto scénářích obecně překonávají typy odporových tenzometrů.

Rozhodovací faktor 4: konvenční vs. inteligentní snímání

Musíte se rozhodnout, kdy na palubní inteligenci záleží. Konvenční vibrační drátové snímače vydávají frekvenční signál. Vyžadují externí odečet nebo záznamník dat. Nabízejí nejnižší jednotkové náklady, vysokou spolehlivost a desítky let prověřený výkon.

Naopak chytré (HAT) senzory obsahují vestavěný mikroprocesor. Tento procesor se stará o úpravu signálu, teplotní kompenzaci a digitální výstup RS-485/SDI-12. Tato inteligence eliminuje šum na dlouhých kabelech na velkých místech. Inteligentní senzory byste měli zvolit pro velká pole 20 nebo více přístrojů. Vynikají také ve vzdálených lokalitách nebo projektech vyžadujících přímou integraci s datovými platformami SCADA nebo IoT. Konvenční senzory zůstávají dostatečné pro programy ručního čtení nebo malé počty míst. Pečlivě zvažte celkové náklady na vlastnictví. Inteligentní senzory jsou dražší předem, ale snižují počet kanálů v záznamníku dat, složitost kabeláže a návštěvy údržby během typického 5letého období monitorování.

Rozhodovací faktor 5: Systémová integrace

Siloměr není celý systém. Samotný snímač zatížení produkuje data, ale monitorovací systém poskytuje náhled. Musíte společně zadat odečty, záznamníky dat, vizualizační software a prahové hodnoty alarmů.

Nejprve zajistěte kompatibilitu signálu. Typ výstupu musí dokonale odpovídat systému sběru dat. Úvahy o kabeláži jsou stejně důležité. Vyhodnoťte délku kabelu proti potenciální degradaci signálu. Pro běhy pod zemí nebo pod vodou používejte pancéřovaný přístrojový kabel. Přemýšlejte o vizualizaci a mechanismech varování. Automatizované řídicí panely transformují nezpracované údaje o zatížení na použitelné bezpečnostní informace. Tato inteligence je životně důležitá pro monitorování hráze, správu základové jámy a zdraví mostu. Hledejte balíčky řešení pro konkrétní projekty přizpůsobené typu vaší infrastruktury.

Kontrolní seznam pro praktický výběr

Běžné chyby při výběru (a jak se jim vyhnout)

1. Nesprávné zaměření odvětví: Specifikace průmyslových snímačů zatížení pro geotechnické aplikace je nebezpečná. Mají nesprávný tvarový faktor, nedostatečnou ochranu a postrádají údaje o dlouhodobé stabilitě.

2. Ignorování metodiky instalace: Dutá buňka vyžaduje dokonalé axiální vyrovnání. Nezkušený tým může způsobit excentrické chyby zatížení, které ničí data po celou dobu životnosti monitorování.

3. Nákup za jednotkovou cenu: Nákup striktně založený na ceně za senzor a ignorování celkových nákladů na přístrojový systém vede k překročení rozpočtu.

4. Následné získávání dat: Zacházení se systémem sběru dat jako dodatečný nápad vytváří obrovské mezery v kompatibilitě.

5. Zanedbávání údržby: Neplánování rekalibrace nebo výměny senzoru v programech monitorování bezpečnosti hráze po 10–20 a více letech ohrožuje dlouhodobou bezpečnost.

Správný senzor, správný projekt, správný partner

Výběr správného senzoru zajistí úspěch vašeho projektu. Musíte definovat své měřicí prostředí, přizpůsobit konfiguraci síly, optimalizovat rozsah kapacity, vybrat správnou úroveň inteligence a pečlivě naplánovat integraci systému. Složité projekty výrazně těží z počátečního inženýrského dialogu spíše než z jednoduchého porovnávání datových listů.

Technický tým Kingmach poskytuje bezplatné hodnocení projektových požadavků. Odešlete parametry svého projektu a získejte doporučenou specifikaci senzoru do 48 hodin.→ [Získejte bezplatné technické doporučení]

Tato bezplatná konzultace pomáhá zajistit optimální výběr nástroje. Můžete prozkoumat naše relevantní projektové případové studie, abyste prohloubili své zapojení. Prohlédněte si naše komplexní Snímač zatížení najít přesný nástroj pro vaše potřeby. Poskytujeme robustní dlouhodobou podporu a kalibrační služby pro ochranu vaší infrastruktury.
