Aplikace tenzometrů ve stavebnictví: Vysvětlení klíčových výhod

Každá velká strukturální porucha v moderním stavebnictví sdílí společné varovné znamení – takové, které přišlo tiše, týdny nebo měsíce předtím, než beton praskl nebo se prohnula ocel. Tím varováním byla změna napětí: neviditelná deformace hromadící se v materiálu pod zatížením. Problém nebyl v tom, že by struktura nedokázala komunikovat. Problém byl, že nikdo neposlouchal.

Tenzometry to mění. Nejsou pasivními nástroji. Jsou to systém včasného varování ve stavebnictví – senzory, které převádějí neviditelné mechanické napětí na měřitelná a použitelná data. Inženýři, kteří je nasazují, nesbírají pouze čísla. Rozšiřují svou schopnost vidět dovnitř struktury, která se po vybudování stává neprůhlednou pro všechny ostatní metody kontroly.

Tento článek vysvětluje, kde se tenzometry používají ve stavebnictví, jaké konkrétní výhody přinášejí projektovým týmům a vlastníkům aktiv a jak vybrat správný typ pro danou aplikaci.

Co vlastně tenzometr dělá?

Před prozkoumáním aplikací je dobré si ujasnit, co je to napětí – a proč je měření důležité.

Všechny konstrukce jsou vystaveny menším deformacím, když jsou vystaveny hmotnosti. Nákladní vůz přejíždějící mostní trám způsobí, že se paprsek ohne dolů. Konstrukce budovy vede k tomu, že betonová hromada podléhá tlaku. Opěrná zeď se ohýbá, protože na její opačné straně probíhají výkopové práce. Vědci definují deformaci jako deformaci, ke které dochází v materiálech, kterou měří pomocí microstrain (με), aby studovali skryté pohyby, které lidé nemohou pozorovat.

Tenzometr detekuje tyto změny a převádí je na elektrický signál. Tenzometr slouží jako měřicí nástroj, který nepřetržitě sleduje strukturální pohyby detekcí jak prodloužení, tak stlačení s přesností jednoho mikrodeformace.

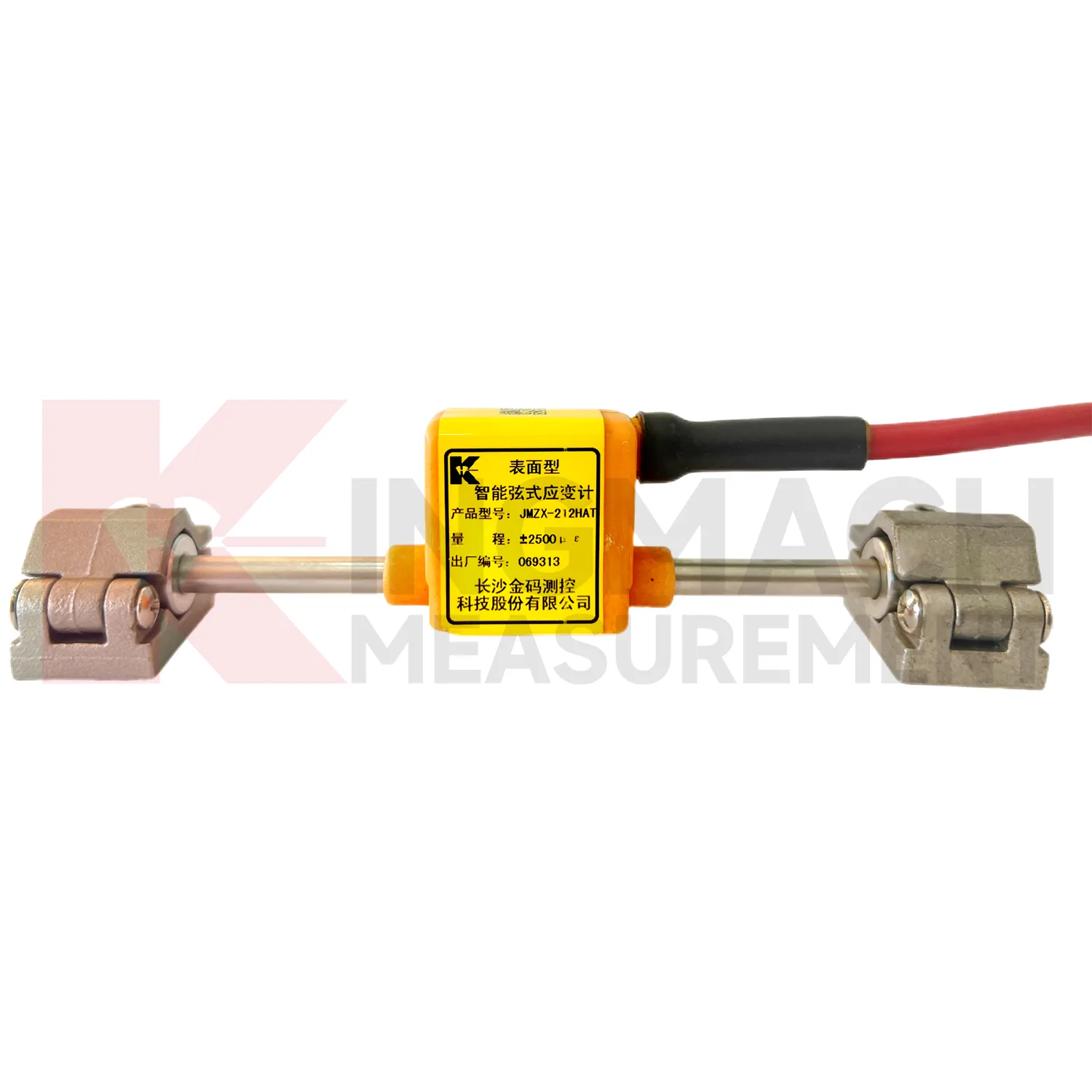

Nejpoužívanějším typem v občanské a geotechnické výstavbě je vibrační drátěný (VW) tenzometr . Jeho princip fungování je elegantní. Napnutý ocelový drát uvnitř snímače vibruje vlastní frekvencí. Když se okolní struktura deformuje, změní se napětí drátu a posune se jeho rezonanční frekvence. Tento frekvenční posun se promítá přímo do napětí. Vzhledem k tomu, že frekvence je imunní vůči kolísání odporu kabelu a kolísání napětí, udržují si měřidla VW přesnost při délce kabelů přesahujících 1 000 metrů a periodách měření trvajících desetiletí – dvě podmínky, které rutinně diskvalifikují odporové fóliové měřiče pro trvalé monitorování infrastruktury.

Díky tomuto základu zde tyto senzory vykonávají svou nejdůležitější práci.

Kde se používají tenzometry ve stavebnictví — Šest kritických aplikací

1. Mosty a vyvýšené konstrukce

Tenzometry pro povrchovou montáž a povrchové svařování na mostních nosnících, deskách mostovky a ložiskových zónách sledují odezvu na živé zatížení, tepelné cykly a dlouhodobé dotvarování. U stárnoucích mostů, které čelí zvýšenému dopravnímu zatížení nebo seismické modernizaci, tato data informují o hodnocení únosnosti se skutečnými strukturálními důkazy spíše než konzervativními inženýrskými předpoklady. Také identifikuje úseky, ve kterých dochází k anomálním koncentracím deformace – prvním indikátorem lokalizovaného únavového poškození.

2. Lití betonu a hmotové konstrukce

Tenzometry uložení se při stavbě zalévají přímo do čerstvého betonu. Monitorují napětí při vytvrzování, teplotní gradienty v masovém betonu a dlouhodobé sedání – všechny procesy, které jsou po dokončení lití zcela nepřístupné. Při stavbě hrází, silných mostních opěrách a velkých základových deskách mohou vnitřní teplotní gradienty během hydratace vytvářet tahová napětí, která praskají beton zevnitř. Zabudovaná měřidla detekují tyto podmínky v reálném čase a umožňují dodavatelům upravit vytvrzovací postupy před poškozením. Díky tomu je monitorování vestavby nástrojem kontroly kvality během výstavby, nikoli pouze nástrojem kontroly po ní.

3. Hlubinné základy a pilotové systémy

Tenzometry výztuže se instalují in-line s výztužnými tyčemi během montáže pilotové klece a poté se zalijí do piloty. Měří skutečný přenos zatížení z hlavy piloty na nosné vrstvy pod sebou – údaje, které je jinak po betonování piloty nemožné získat. To přímo potvrzuje předpoklady geotechnického návrhu provedené během fáze návrhu základů projektu. U výškových budov, mostních pilířů a jakékoli konstrukce, kde je výkon základů kritický, tento ověřovací krok uzavírá mezeru mezi tím, co model předpovídal, a tím, co skutečně poskytuje terén.

4. Opěrné zdi a podpora výkopu

Městské oblasti čelí nejnebezpečnějším problémům s monitorováním během hloubkových výkopových prací. Tenzometry na pilotách, štětovnicích a kotevních prvcích poskytují nepřetržité odečítání v průběhu ražby. Identifikují změny tlaku půdy a pohybu budov dříve, než se projeví jakékoli fyzické změny. Data pomáhají stavebním týmům určit potřebné ochranné kroky při rozhodování o tom, jak rychle provést výkop a kdy instalovat podpůrné konstrukce na staveništích metra a výkopových staveništích v blízkosti stávajících budov.

5. Tunely a podzemní práce

Měřidla namontovaná na ostění tunelu a sestavy skalních svorníků detekují konvergenci vyvolanou nadložím – postupné zmenšování průměru tunelu způsobené zemním tlakem v průběhu času. Řeší změny v milimetrovém měřítku, díky čemuž jsou schopny identifikovat rozvíjející se nestabilitu dlouho předtím, než se inspektoři stanou zřejmými. Při ražení tunelů v měkkých podložích přes městské oblasti, kde musí sedání povrchu zůstat v milimetrových tolerancích, není toto rozlišení technickým vylepšením. Je to bezpečnostní požadavek.

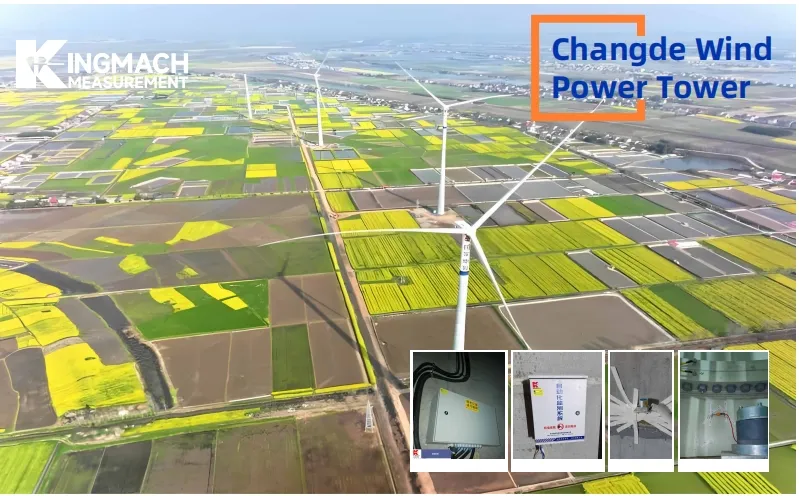

6. Větrné věže a vysoké stavby

Povrchově přivařené tenzometry na přírubách věže větrných turbín a základních částech monitorují akumulaci únavy při cyklickém zatížení, které dominuje životnosti větrné věže. Každé otočení rotoru působí na věž malým napěťovým cyklem. Za dvacet let se tyto cykly počítají na miliardy. Údaje o deformaci umožňují operátorům přesně vypočítat zbývající únavovou životnost – přechod od plánů kontrol s pevnými intervaly k programům údržby na základě stavu, které jsou bezpečnější a nákladově efektivnější.

Šest klíčových výhod tenzometrického monitorování ve stavebních projektech

Porozumění aplikacím je užitečné. Pochopení toho, proč tyto aplikace ospravedlňují investici, je to, co umožňuje projektovým týmům prosazovat to interně i vůči klientům. Toto je šest výhod, na kterých záleží nejvíce.

Výhoda 1: Včasná detekce strukturálních potíží

Tenzometry detekují anomální vzorce zatížení týdny nebo měsíce předtím, než se makroskopické příznaky – praskání, deformace, usazování – stanou viditelnými. Tato průběžná doba převádí nouzovou reakci na plánovaný zásah. Finanční rozdíl mezi řízenou opravou a neplánovanou stavební uzavírkou je obvykle řádově velký. Bezpečnostní rozdíl je absolutní. Včasná detekce nešetří jen peníze. Inženýrům získává čas na informovaná rozhodnutí, nikoli na reaktivní.

Výhoda 2: Ověření předpokladů inženýrského návrhu

Žádný strukturální model není dokonalou replikou reality. Chování půdy, rozložení zatížení, výkon spojů a variabilita materiálů – to vše vytváří mezery mezi tím, co předpovídají návrhové výpočty, a tím, co konstrukce skutečně zažívá. Data tenzometru ze skutečných zátěží poskytují zpětnou vazbu, která tyto mezery uzavírá. Toto ověření je zvláště cenné u projektů prvního typu, složitých půdních podmínek nebo inovativních konstrukčních geometrií – přesně v situacích, kdy je nejistota návrhu nejvyšší a náklady na nesprávnost jsou nejvyšší.

Výhoda 3: Průběžná data v reálném čase v průběhu celého životního cyklu aktiv

Pravidelná ruční kontrola poskytuje snímek. Síťově propojené pole tenzometrů poskytuje souvislý film. Po připojení k dataloggerům a vizualizačním platformám poskytují měřidla 24/7 odečty s konfigurovatelnými prahovými hodnotami výstrahy. Vlastníci projektů mohou monitorovat stav struktury z libovolného místa, což je významná provozní výhoda pro mezinárodní vlastníky aktiv spravující infrastrukturu v různých geografických oblastech. Vzdálené monitorování také snižuje frekvenci nákladných návštěv odborníků na místě – přímou úsporu u velkých, geograficky rozptýlených projektů.

Výhoda 4: Podpora pro dodržování předpisů a hlášení o bezpečnosti

Regulátoři v mnoha jurisdikcích nyní vyžadují zdokumentované strukturální monitorování jako podmínku provozních licencí pro přehrady, velké mosty a výškové základy. Tenzometrické systémy vytvářejí časové razítko, kalibrované datové záznamy, které splňují tyto požadavky. Poskytují také důkazní záznamy potřebné pro vyšetřování incidentu, pojistné události a posouzení odpovědnosti. Pro vlastníky projektů, kteří pracují v různých regulačních prostředích, konzistentní monitorovací protokol postavený na mezinárodně kalibrovaných senzorech výrazně zjednodušuje dodržování předpisů.

Výhoda 5: Prodloužená životnost aktiv díky údržbě řízené daty

Struktury udržované podle údajů o skutečném stavu spíše než podle pevných časových intervalů se vyhýbají dvěma symetrickým chybám: předčasnému vyřazení z provozu (vyřazení konstrukce, která má ještě roky bezpečné životnosti) a opožděnému zásahu (pokračování v provozu konstrukce za bodem, kdy údržba stojí více než výměna). Strategie údržby založené na senzorech trvale prodlužují životnost infrastruktury o roky nebo desetiletí u hlavních infrastrukturních programů po celém světě. Návratnost investice do senzoru se v průběhu provozní životnosti aktiva zvyšuje.

Výhoda 6: Snížení rizika pojištění a odpovědnosti

Této výhodě je v odborné literatuře věnována menší pozornost, než by si zasloužila. Zdokumentované strukturální monitorovací programy jsou stále více uznávány pojistiteli projektů, poskytovateli koncesí a ratingovými agenturami pro infrastrukturní dluhopisy jako důkaz aktivního řízení rizik. Toto uznání má měřitelné účinky: snížené pojistné, výhodnější podmínky půjček a silnější důvěra investorů v dlouhodobé koncese na infrastrukturu. Pro vývojáře projektů není senzorový systém pouze technickým nástrojem. Je to nástroj finančního řízení.

Výběr správného tenzometru pro váš stavební projekt

Výběr správného typu měřidla následuje po dvou otázkách: Kdy bude instalováno vzhledem ke stavbě? Jaký materiál a konstrukční prvek sleduje?

Scénář projektu	Doporučený typ měřidla	Klíčový důvod
Nový betonový záliv (základy, hráze, desky)	Uložení VW tenzometr	Instalováno před nalitím; žádný přístup poté
Stávající beton nebo konstrukční dřevo	Tenzometr VW pro povrchovou montáž	Šroubované nebo lepené bez konstrukčních zásahů
Ocelové prvky, mostní nosníky, pásnice věže	Povrchově svařovaný tenzometr VW	Svařovaný spoj odolává vibracím a cyklickému zatížení
Monitorování výztuže prutů a pilot	Tenzometr výztuže	Měří axiální zatížení přímo v tyči

Kromě výběru typu platí pro většinu mezinárodních projektů ještě dvě další úvahy. Za prvé, varianty inteligentních a digitálních výstupů – modely s výstupem RS-485 a vestavěnou teplotní kompenzací – se přímo integrují s IoT dataloggery a centralizovanými monitorovacími platformami. Mnoho specifikací pro výběrová řízení na infrastrukturu nyní výslovně vyžaduje výstupy digitálních senzorů, zejména u inteligentních měst a velkých dopravních projektů. Zadruhé, certifikáty o tovární kalibraci jsou nezbytné pro dodržování předpisů a dokumentaci pojištění. Kupující by měli před nákupem potvrdit sledovatelnost kalibrace, zejména při nákupu senzorů přes hranice.

Pro inženýry, kteří specifikují tenzometry pro projekty infrastruktury, Řada vibračních tenzometrů Kingmach pokrývá konfigurace povrchových, zapuštěných, svařovaných a výztužných tenzometrů – s možností inteligentních digitálních výstupů navržených pro integraci s moderními monitorovacími systémy.

Závěr

Zatížená konstrukce vždy komunikuje. Komunikuje prostřednictvím mikrodeformací, které žádné oko inspektora nezachytí a žádný vizuální průzkum nedokáže kvantifikovat. Tenzometry jsou nástroje, díky kterým je tato komunikace srozumitelná – převádějí mechanické napětí do dat, která inženýři a vlastníci aktiv potřebují, aby mohli činit správná rozhodnutí.

Výhody sahají daleko za rámec přístrojové místnosti. Včasná detekce šetří životy a rozpočty. Ověření návrhu zlepšuje kvalitu budoucích projektů. Nepřetržité monitorování umožňuje vzdálený dohled v jakémkoli měřítku. Shoda s předpisy se stává spíše dokumentovatelnou než předpokládanou. Údržba prodlužuje životnost majetku. A řízení finančních rizik se zlepšuje způsoby, které jsou viditelné pro pojistitele i investory.

Správné čidlo, správně specifikované a správně nainstalované, nezaznamenává pouze to, co konstrukce dělá. Dává každému zúčastněnému – inženýrovi, vlastníkovi, regulátorovi a pojistiteli – jistotu, že ví, že se struktura chová, jak by měla, a varování, které potřebují, když tomu tak není.

Pokud specifikujete senzory pro nadcházející projekt, obraťte se na technický tým Kingmach s parametry vašeho projektu pro doporučení výběru senzoru přizpůsobeného typu vaší konstrukce, podmínkám instalace a cílům monitorování.

FAQ

1. Jaké typy tenzometrů se nejčastěji používají v občanské výstavbě?

Vibrační drátové (VW) tenzometry jsou dominantní volbou pro trvalé civilní a geotechnické monitorovací aplikace. Jsou k dispozici v konfiguracích pro povrchovou montáž, zapuštěné, povrchově svařované a výztužné tenzometry, aby vyhovovaly různým konstrukčním prvkům a podmínkám instalace. Jejich princip frekvenčního výstupu poskytuje stabilní, dlouhodobé odečty, které odporové fóliové měřiče nemohou spolehlivě udržet během víceletých monitorovacích programů.

2. Jak dlouho vydrží zabudované tenzometry uvnitř betonových konstrukcí?

Kvalitní zapuštěná měřidla VW jsou navržena pro životnost přesahující 25 až 30 let při správné instalaci a chránění vhodným vedením kabelů. Mnoho monitorovacích zařízení přehrad a mostů produkovalo konzistentní údaje za více než dvě desetiletí. Dlouhodobý výkon závisí na kvalitě instalace, ochraně kabelu a stabilitě kalibrace snímacího prvku – všechny faktory, které by měly být potvrzeny výrobcem před nákupem.

3. Mohou tenzometry pracovat v ponořených nebo plně podmáčených podmínkách?

Ano. Většina civilních tenzometrů VW má vodotěsnost IP68 a jsou speciálně navrženy pro provoz pod vodou v mořském prostředí, ve strukturách zadržujících vodu a v nasycených půdních podmínkách. Modely zapuštění používané při monitorování přehrad a pobřežních základů rutinně fungují pod hladinou podzemní vody nebo v tělese konstrukcí zadržujících vodu po celou dobu své projektované životnosti.

4. Jaký je rozdíl mezi povrchovou montáží a zapuštěným tenzometrem?

Po dokončení stavby se na vnější stranu stávající konstrukce instaluje měřidlo pro povrchovou montáž – lepené epoxidem nebo přišroubované pomocí konzol. Měří napětí na povrchu konstrukce. Kotevní měřidlo se zalévá přímo do čerstvého betonu během výstavby a měří napětí uvnitř tělesa konstrukčního prvku. Ukládací měřidla poskytují údaje o stavu vnitřního napětí masového betonu, ke kterému nemají povrchové nástroje přístup a zůstávají trvale na místě jako součást konstrukce.

5. Jak se tenzometry integrují s moderními platformami pro monitorování strukturálního zdraví?

Inteligentní tenzometry VW s digitálním výstupem RS-485 se připojují přímo ke kompatibilním dataloggerům, které přenášejí naměřené hodnoty na cloudové nebo místní monitorovací platformy prostřednictvím mobilních, satelitních nebo kabelových sítí. Tyto platformy zobrazují údaje o zátěži v reálném čase, uplatňují prahové hodnoty výstrah a generují automatické zprávy pro týmy pro dodržování předpisů a údržbu. Integrace vyžaduje kompatibilní hardware dataloggeru a síťové připojení na monitorovacím místě – obojí by mělo být specifikováno spolu s výběrem senzoru ve fázi plánování projektu.
