Vibrační drátový tenzometr vs. elektrický tenzometr: hlavní rozdíly

1. Výběr správného tenzometru v inženýrských projektech

Globální poptávka po strukturálním monitorování zdraví (SHM) v infrastruktuře rychle roste. Přesné měření napětí hraje zásadní roli při zajištění bezpečnosti projektu, dlouhodobé životnosti a souladu s předpisy. Projektoví manažeři si obvykle vybírají mezi dvěma hlavními technologiemi: vibračním tenzometrem (VWSG) a elektrickým tenzometrem (ESG). Tento článek poskytuje komplexní srovnání tenzometrů, které pomůže inženýrům, dodavatelům a týmům nákupu vybrat správné řešení pro jejich konkrétní projekty.

2. Pracovní principy: Jak každá technologie měří napětí

2.1 Vibrační tenzometr drátu (VWSG)

VWSG funguje na základě změny frekvence napnutého drátu uvnitř snímače. Strukturální napětí způsobuje změnu napětí v tomto drátu, což pak vede k měřitelnému frekvenčnímu posunu. Tento generovaný signál je ze své podstaty digitální, což znamená, že zůstává stabilní i při přenosu na velké vzdálenosti. Klíčovým poznatkem pro inženýry je, že tento frekvenčně založený signál je ze své podstaty digitální a zůstává vysoce stabilní i při přenosu na velké vzdálenosti. To je klíčová výhoda technologie VWSG v drsném prostředí.

2.2 elektrický tenzometr (ESG)

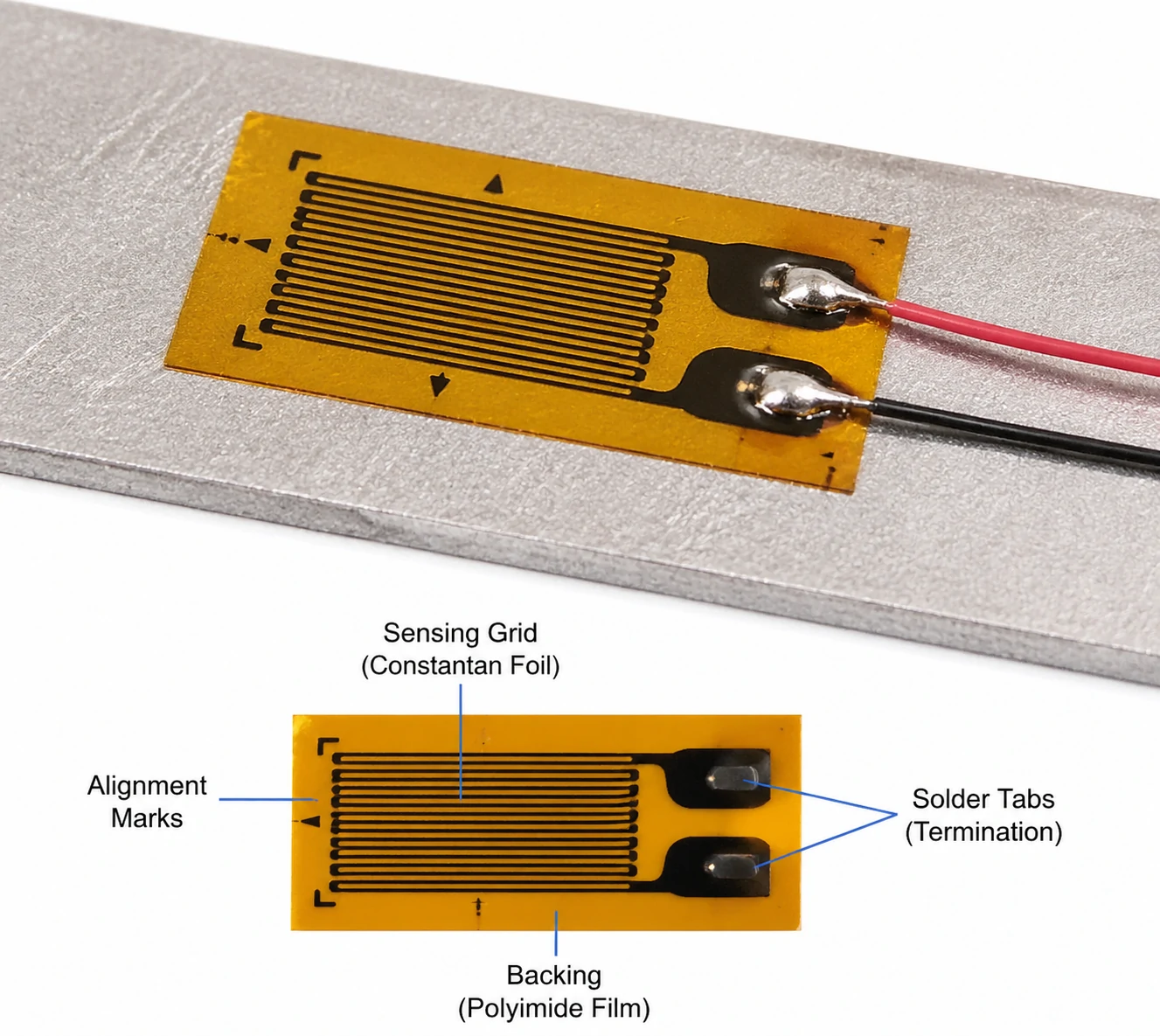

Elektrický tenzometr neboli odporový tenzometr pracuje na základě změny elektrického odporu. Fyzické napětí způsobuje tuto změnu odporu, kterou pak obvod Wheatstoneova můstku převádí na měřitelný napěťový výstup. Tento analogový systém vyžaduje pečlivou úpravu a zesílení signálu, aby vytvořil použitelná data. Klíčovým poznatkem je, že ESG vyniká v detekci mikroskopických změn, ale je výrazně zranitelnější vůči vlivům prostředí.

3. Porovnání výkonu: Přesnost, stabilita a citlivost

3.1 Přesnost měření

Elektrický tenzometr poskytuje vysokou krátkodobou přesnost. Naproti tomu vibrační drátěný tenzometr poskytuje výjimečně spolehlivou dlouhodobou přesnost.

3.2 Dlouhodobá stabilita

VWSG vyniká ve víceletých monitorovacích projektech, protože jeho fyzikální mechanismus přirozeně odolává posunu. ESG často bojuje při dlouhodobých aplikacích. ESG je vysoce náchylné k posunu signálu a nepříznivým teplotním vlivům v průběhu času.

3.3 Citlivost a rozlišení

ESG nabízí vynikající citlivost, takže se lépe hodí pro měření mikrodeformace, provádění laboratorních testů a zachycování dynamických změn měření. VWSG pracuje s mírně nižším rozlišením, takže je ideální pro monitorování statického a pomalu se měnícího zatížení.

4. Přizpůsobivost prostředí: Který z nich má lepší výkon v drsných podmínkách?

4.1 Teplotní odolnost

Změny teploty mají dopad na všechny senzory pro monitorování zdravotního stavu konstrukce. VWSG má vestavěnou teplotní kompenzaci, která zjednodušuje proces sběru dat. ESG vyžaduje externí kompenzační mechanismy pro udržení integrity dat během teplotních výkyvů.

4.2 Vlhkost, koroze a prach

VWSG je plně utěsněný proti živlům, díky čemuž je velmi vhodný pro vestavěné aplikace. ESG je vysoce citlivý na kvalitu instalace a vyžaduje značnou vnější ochranu, aby přežil vlhkost a prach.

4.3 Elektromagnetické rušení (EMI)

VWSG je zcela imunní vůči elektromagnetickému rušení, protože se spoléhá na frekvenční signál. ESG zůstává vysoce citlivé na EMI, protože vydává analogový signál. Tato odolnost poskytuje silný prodejní úhel pro využití senzorů VWSG ve velkých infrastrukturních projektech. Mimořádně dobře fungují v pobřežních oblastech, podzemních tunelech a velkých přehradách.

5. Instalace a údržba: Praktické úvahy pro inženýry

5.1 Složitost instalace

ESG vyžaduje pečlivý instalační proces. Technici musí provést přesnou přípravu povrchu a zajistit kritické lepení, aby bylo dosaženo přesných údajů. VWSG nabízí mnohem robustnější instalaci. Pracovníci mohou snadno přizpůsobit VWSG pro přímé zabetonování, aniž by došlo k ohrožení snímače.

5.2 Požadavky na údržbu

ESG s sebou nese vyšší riziko selhání v terénu. Aby ESG správně fungovalo, musí obsluha provádět častou kalibraci. Po instalaci vyžaduje VWSG minimální údržbu. Tato odolnost má za následek velmi dlouhou životnost VWSG.

6. Kompatibilita systémů pro získávání dat a monitorování

6.1 Přenos signálu

VWSG bez námahy zvládá přenos na dlouhé vzdálenosti a vysílá přesné signály až na několik kilometrů. ESG se potýká s dlouhými kabely a je silně omezeno šumem signálu.

6.2 Integrace se systémy SHM

Oba typy senzorů nabízejí integraci s moderními strukturálními sítěmi pro monitorování zdraví. Zajišťují kompatibilitu se standardními dataloggery. Bez problémů se připojují k monitorovacím platformám IoT a systémům vzdáleného monitorování. Tato interoperabilita představuje skvělou příležitost představit klientům kompletní řešení monitorování.

7. Typické aplikace: Kde každý senzor funguje nejlépe

7.1 Aplikace vibračního tenzometru drátu

• Přehrady a vodní elektrárny
• Mosty a tunely
• Hluboké základy
• Svahy a geotechnický monitoring

7.2 Aplikace elektrických tenzometrů

• Laboratorní testování
• Letecký a automobilový výzkum a vývoj
• Krátkodobé strukturální zkoušky
• Vysokofrekvenční dynamická měření

8. Cena vs. hodnota: Krátkodobý rozpočet vs. dlouhodobá návratnost investic

Při analýze možností vibračního drátu a odporového tenzometru se týmy musí dívat nad rámec počáteční nákupní ceny. ESG nabízí nižší počáteční náklady. Častá údržba a výměny však mají za následek mnohem vyšší náklady na životní cyklus ESG. VWSG vyžaduje vyšší počáteční investici. Postupem času přináší VWSG nižší náklady na údržbu a výměnu. Zásadní pohled na zadávání zakázek je, že u velkých, víceletých projektů záleží podstatně více na celkových nákladech na vlastnictví (TCO).

9. Průvodce rozhodováním: Jak vybrat správný tenzometr pro váš projekt

9.1 Kritéria výběru klíčů

Před konečným výběrem senzoru musí týmy nákupu vyhodnotit několik klíčových faktorů. Musíte vzít v úvahu celkovou dobu trvání projektu a specifické podmínky prostředí v místě. Musíte také určit požadovanou přesnost, nastínit vaše přísná rozpočtová omezení a posoudit celkovou proveditelnost instalace.

9.2 Rychlá srovnávací tabulka

Faktor	Vibrační drát	Elektrický
Stabilita	Vynikající	Průměrný
Citlivost	Průměrný	Vynikající
Trvanlivost	Vynikající	Nízký
Cena (počáteční)	Vyšší	Spodní

10. Závěr: Přizpůsobení technologie potřebám projektu

Při výběru konstrukčních senzorů prostě neexistuje žádné „univerzální“ řešení. Stručně řečeno, VWSG je vynikající volbou pro dlouhodobé monitorování v drsném prostředí. ESG zůstává nejlepším nástrojem pro vysoce přesné, krátkodobé testovací aplikace.

Zveme čtenáře, aby požádali o technickou konzultaci s naším inženýrským týmem. Můžeme vám pomoci získat přizpůsobená řešení senzorů a hluboce prodiskutovat vaše specifické požadavky projektu. Kontaktujte nás pro přizpůsobené řešení monitorování napětí pro váš další infrastrukturní projekt.
