Co je to vibrační tenzometr? Výhody, použití a omezení

Představte si mostního inženýra sedícího v kanceláři, který před více než deseti lety sleduje proudění strukturálních dat ze senzorů zapuštěných hluboko do betonových pilířů. Údaje jsou stále přesné a signál je stále stabilní. Tato úroveň dlouhodobé spolehlivosti není šťastná náhoda. Je to výsledek výběru správné technologie pro danou práci.

Tahounem za touto výdrží je vibrační drátěný tenzometr. Tento senzor trvale překonal konkurenční technologie v náročných prostředích. Tento článek přesně vysvětlí, jak funguje vibrační drátový tenzometr, zhodnotí jeho hlavní výhody a poctivá omezení a pomůže vám vybrat správný typ snímače pro váš další projekt.

Co je to vibrační tenzometr?

Abychom porozuměli senzoru, musíme nejprve definovat, co měří. Ve stavebním a geotechnickém inženýrství „deformace“ označuje nepatrné množství deformace, kterou materiál zažívá, když je vystaven napětí nebo zatížení. Měření tohoto napětí je životně důležité. Inženýrům říká, zda se most příliš ohýbá, zda přehrada sedá nerovnoměrně nebo zda ostění tunelu nabírá nebezpečný tlak.

Vibrační drátový tenzometr (VW) měří tuto deformaci pomocí brilantně jednoduchého provozního principu. Uvnitř pláště měřidla je napnutý ocelový drát. Když elektrický impuls vybudí tento drát, rezonuje na specifické frekvenci, která je přímo úměrná jeho napětí. Když se konstrukční materiál kolem měřidla deformuje, natahuje nebo stlačuje tělo měřidla, čímž se mění napětí vnitřního drátu a mění se jeho rezonanční frekvence. Tento frekvenční posun je pak převeden na přesný údaj o napětí.

Tento frekvenčně založený signál je vysoce robustní. Na rozdíl od tradičních odporových (fóliových) tenzometrů, které se spoléhají na změny napětí, které mohou na vzdálenost slábnout, se signál vibrujícího drátu šíří bez námahy po dlouhých kabelech. Díky tomu je měřidlo VW dokonalým senzorem pro monitorování strukturálního zdraví pro drsná prostředí a víceleté nasazení.

Pro přizpůsobení různým konstrukčním scénářům se tyto senzory obvykle dodávají ve třech hlavních konfiguracích: povrchová montáž, zabudování a povrchově svařované.

Typy vibračních drátěných tenzometrů

Výběr správného typu měřidla zcela závisí na fázi vašeho projektu a použitých materiálech.

Model povrchu: Inženýři tyto měřidla po dokončení stavby přišroubují nebo nalepí epoxidovou pryskyřicí přímo na betonové, ocelové nebo dřevěné povrchy. Jsou tou správnou volbou pro monitorování po výstavbě nebo projekty modernizace. Ukázkovým příkladem je Inteligentní vibrační tenzometr JMZX-212HAT/HB , který nabízí vysokou přesnost pro stávající infrastrukturu.

Model vložení: Dělníci tato měřidla odlévají přímo do čerstvého betonu. Snímač se trvale stává součástí konstrukce. Jsou ideální pro monitorování přehrad, pilotových základů a masových betonových výsypů.

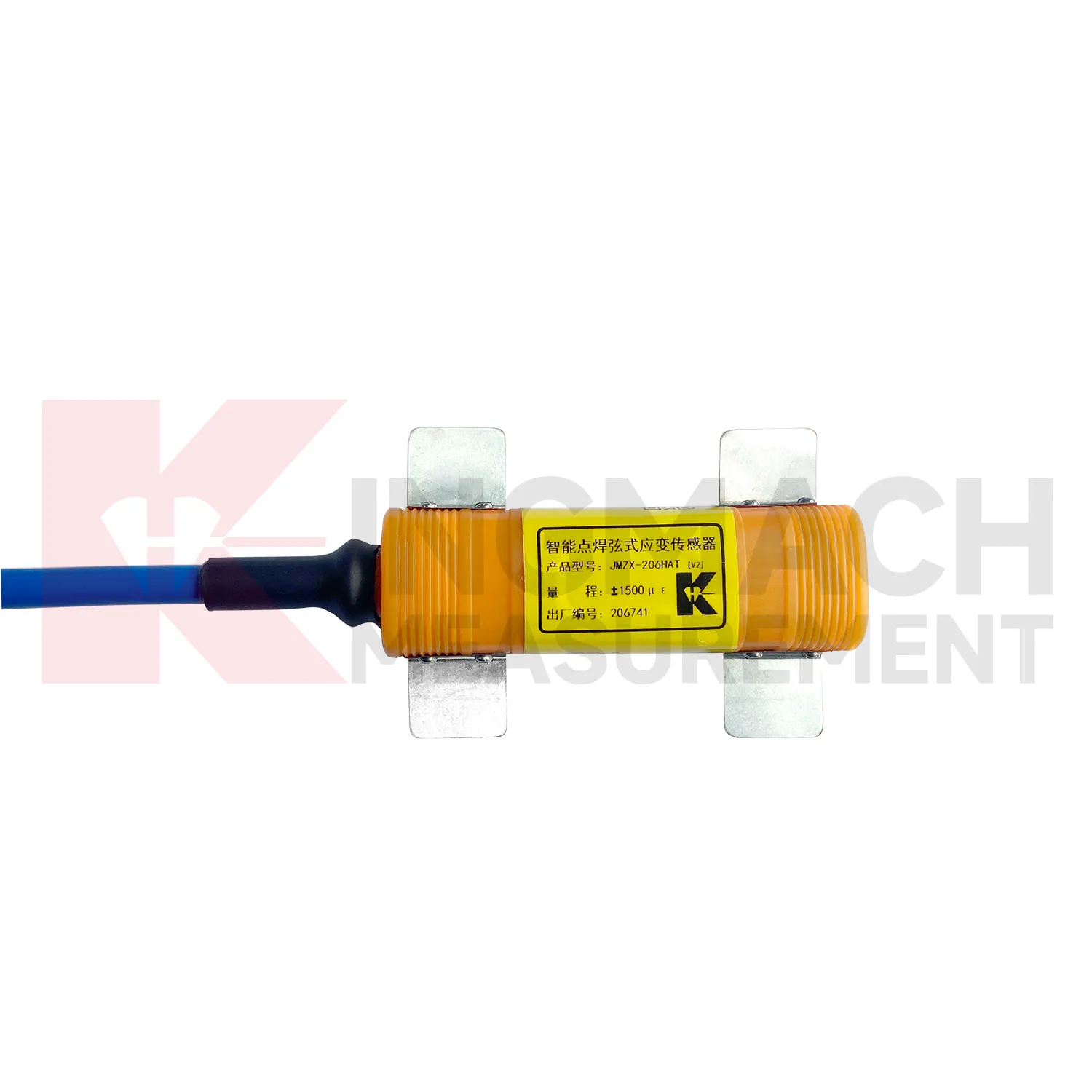

Povrchově svařovaný model: Technici je přivaří přímo k ocelovým prvkům, jako jsou mostní nosníky, ocelové piloty a příruby větrných věží. Svařovaný spoj odolává vibracím a cyklickému zatížení mnohem lépe než lepené spoje.

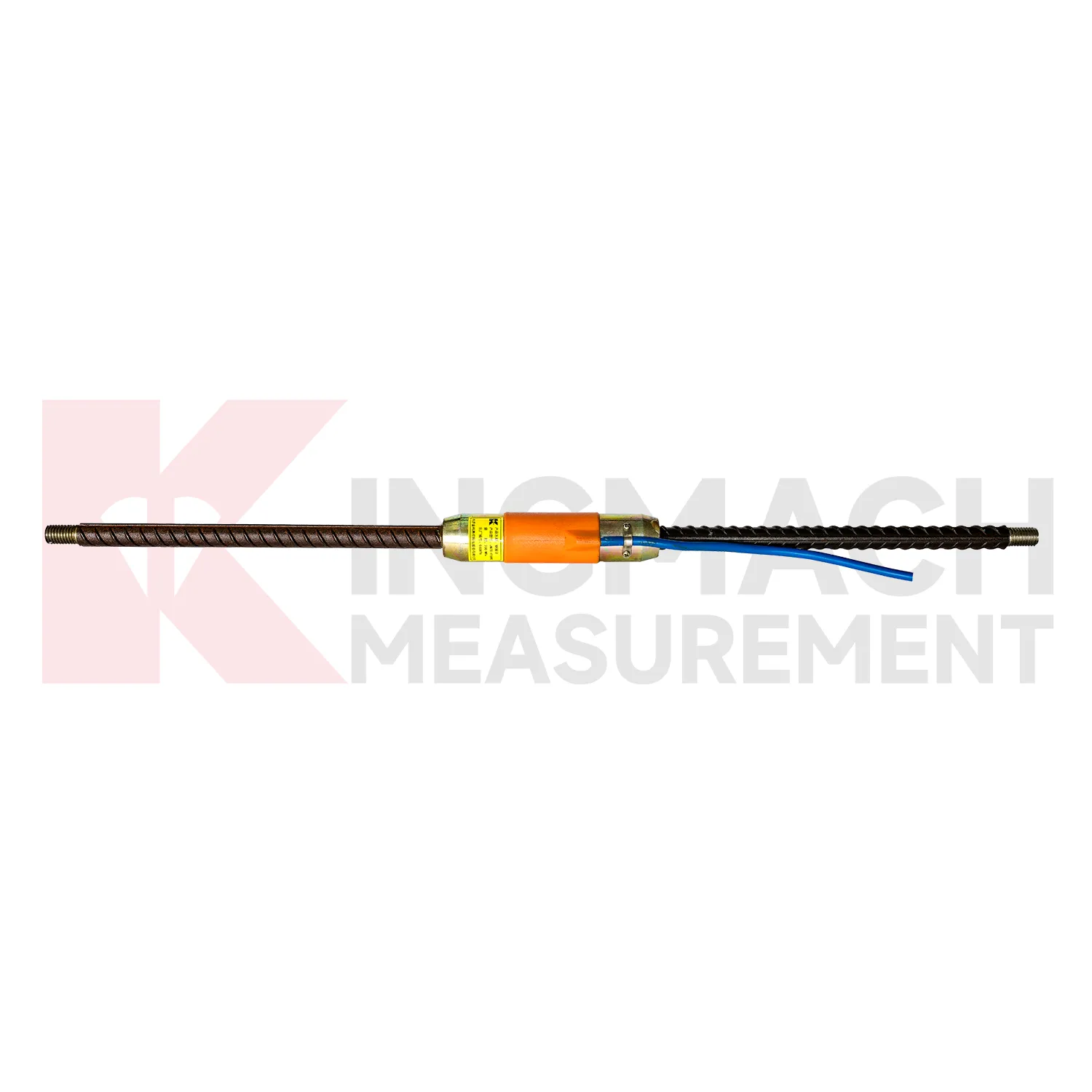

Výztužné tenzometry: Stavební čety umísťují tyto duté trubkové senzory do řady s výztužnými tyčemi. Přímo měří axiální sílu ve výztuži, což je rozhodující pro pochopení stavu pilot, opěrných zdí a ostění tunelů.

Průvodce rychlým výběrem

Fáze projektu / Materiál	Doporučený typ měřidla	Společná aplikace
Stávající beton nebo dřevo	Povrchová montáž	Rekonstrukce, monitoring historických budov
Čerstvý beton nalévá	Vložení	Přehrady, základy, opěrné zdi
Stávající ocelové konstrukce	Povrchově svařeno	Mosty, věže větrných turbín, ocelové piloty
Železobetonové konstrukce	Rebar Strainmeter	Nosné piloty, ostění tunelů

Klíčové výhody měřidel VW

Inženýři volí vibrační drátové senzory jako svůj primární nástroj pro monitorování strukturální integrity po dlouhou dobu, protože tato technologie poskytuje trvalé možnosti monitorování. Mezi primární výhody patří:

Výjimečná dlouhodobá stabilita: Frekvenční výstup měřidla VW si zachovává úplnou stabilitu, protože jeho výkon není ovlivněn změnami odporu kabelu, pronikáním vlhkosti do konektoru a kolísáním napájecího napětí. Tyto problémy často trápí odporová měřidla v průběhu času, ale senzory VW zůstávají stabilní po celá desetiletí.

Silná EMI/RFI imunita: Staveniště vytváří elektricky hlučné prostředí. Dieselové generátory a svářecí zařízení spolu s elektrickým vedením produkují rušení. Signály ve frekvenční doméně mohou těmito prostředími snadno procházet, což eliminuje potřebu nákladných a těžkých systémů stínění kabelů.

Dlouhé kabely: Senzory VW si zachovávají kvalitu signálu, když pracují s 1 000 metry kabelu, který přesahuje tuto vzdálenost. To umožňuje inženýrům směrovat všechna data zpět do jediného centralizovaného dataloggeru na velkých hrázích nebo tunelech.

Široký rozsah provozních teplot: Senzory si udržují své provozní funkce v extrémních teplotních rozsazích, od subzertních alpských oblastí po staveniště tropické infrastruktury, což umožňuje jejich použití jako standardní monitorovací systém pro geotechnické aplikace po celém světě.

Vestavěné termistory: Většina moderních měřidel VW obsahuje vnitřní termistor, který funguje jako vestavěný termistor. Systém používá k poskytování teplotních dat jeden kabel, což umožňuje automatické úpravy teploty, které zvyšují kvalitu shromážděných dat.

Digitální a chytré varianty: Dnešní chytré modely používají přípony HAT a HB, aby ukázaly svou schopnost propojit tradiční systémy s moderními operacemi Industrial 4.0. Zařízení nabízejí výstupní funkce RS-485 spolu s vestavěnými možnostmi ukládání dat a bezproblémovým připojením k současným zařízením pro záznam dat IoT a systémům SCADA.

Projektové aplikace vibračních drátových tenzometrů

Vibrační drátové tenzometry fungují jako nervový systém moderní infrastruktury. Poskytují kritická data v celé řadě stavebních projektů.

Most a viadukt: Inženýři používají povrchová a svařovaná měřidla ke sledování ohybu nosníku, zatížení ložisek a tepelné roztažnosti v projektech, které vyžadují zvláštní pozornost jak u konstrukcí s dlouhým rozpětím, tak u systémů s vysokým provozem.

Přehrady a hydraulické stavby: Speciální měřidla pro zapuštění, která inženýři umísťují do hromadných betonových konstrukcí, sledují tři základní procesy dotvarování a sedání a interakce pórového tlaku od začátku až do konce provozní životnosti konstrukce, která trvá několik desetiletí.

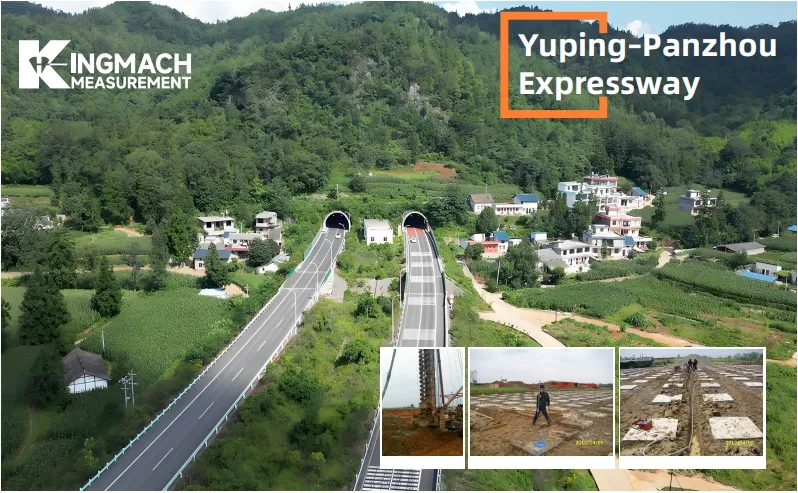

Tunely a podzemní práce: Měřidla, která inženýři instalují na ostění tunelů a skalní svorníky, slouží k monitorování konvergence, ke které dochází v důsledku tlaku nadloží. Systém poskytuje inženýrským týmům předběžné varování o strukturálních posunech, ke kterým dochází dříve, než mohou pozorovat jakékoli viditelné praskliny.

Vysoké budovy a základy: Tenzometry výztuže a měřidla pro uložení v hlubokých základech ověřují předpoklady přenosu zatížení učiněné během návrhu. Zaplňují propast mezi geotechnickou předpovědí a stavební realitou.

Věže větrných turbín: Povrchově svařovaná měřidla, která jsou připevněna k přírubám věže, monitorují spoje kritické z hlediska únavy věží větrných turbín při zatížení větrem. Význam tohoto rozvoje vzrostl, protože větrné farmy na pevnině i na moři se rozšiřují po celém světě.

Opěrné zdi a svahy: Distribuovaná měřidla monitorují pohyb zemské hmoty a zároveň sledují proces progresivního selhání prostřednictvím svých možností měření. Shromážděné informace patří do kategorie zásadních dat, která chrání projekty železničních a dálničních náspů před potenciálním nebezpečím.

Omezení a čestné kompromisy

Žádný senzor není ideální pro každou aplikaci. Pochopení omezení tenzometrů VW zajistí, že si vyberete ten správný nástroj pro danou práci.

Není vhodný pro dynamická měření: Přístroje VW měří kvazistatické napětí, protože detekují pouze pomalu se měnící pohyby. Pro monitorování vysokofrekvenčních vibrací, které přesahují 1 až 2 Hz, musíte použít buď akcelerometry, nebo odporové fóliové měřiče.

Vyšší jednotkové náklady: Přesný výrobní proces spolu s vnitřními elektronickými součástmi měřidla VW vede k vyšším nákladům ve srovnání s jednoduchými fóliovými měřidly. Náklady se stávají ospravedlnitelnými při použití pro trvalé instalace, přesto zůstávají zbytečné pro dočasné laboratorní experimenty.

Vyžaduje kompatibilní čtecí zařízení: Signály VW potřebují specifické čtecí jednotky nebo dataloggery, které vyhovují jejich frekvenčním požadavkům. Nákupní týmy musí na začátku procesu plánování ověřit rozpočtová omezení spolu s potřebami kompatibility.

Měřidla vložení nelze získat: Zapuštěné měřidlo se po instalaci do betonu stává trvalým. Systém má trvalé chyby instalace, protože je nelze opravit. Systém vyžaduje tovární kalibraci spolu s odbornou instalací, protože tyto dva prvky zaručují správný výkon systému.

Extrémní dlouhodobý kalibrační drift: I když jsou senzory VW výjimečně stabilní, mohou zaznamenat menší kalibrační posun v extrémních rozpětích několika desetiletí. Inženýři by měli přezkoumat zveřejněné specifikace posunu pro projekty přesahující 20 až 30 let bez plánovaného přístupu k rekalibraci.

VW vs. jiné technologie senzorů

Jak si vede vibrační tenzometr ve srovnání s alternativními senzory pro monitorování zdraví konstrukce?

VW vs. odporová (fóliová) měřidla: Měřidla VW snadno vyhrají přesností nad dlouhými kabely a prodlouženými časovými rámcemi. Fóliová měřidla vyhrávají nižšími počátečními náklady a vysokofrekvenční dynamickou odezvou.

Měřidla VW vs. optická vlákna (FBG).: Senzory FBG vynikají v distribuovaném snímání podél jediného spojitého vlákna a nabízejí přenos na velmi dlouhou vzdálenost. Senzory VW vítězí v celkových nákladech, vyspělosti ekosystému a snadné výměně čtecího hardwaru.

VW vs. MEMS senzory: MEMS (Micro-Electro-Mechanical Systems) vynikají ve vysokofrekvenčních, dynamických aplikacích. Technologie VW zůstává vynikající volbou pro statické a kvazistatické trvalé monitorování.

Srovnávací tabulka technologií

Typ snímače	Nejlepší případ použití	Dlouhodobá stabilita	Typické přizpůsobení infrastruktury
Vibrační drát	Pomalé, statické monitorování napětí	Vynikající (desetiletí)	Přehrady, tunely, základy, těžké civilní
Odporový (fólie)	Vysokofrekvenční dynamické testování	Špatné až střední	Laboratorní testování, krátkodobá diagnostika
Optická vlákna (FBG)	Distribuovaná pole s vysokou hustotou	Vynikající	Potrubí, masivní spojitá pole
MEMS	Dynamické sledování vibrací a náklonu	Dobrý	Seismické monitorování, aktivní dynamika mostů

Doporučené postupy instalace

Chcete-li ze svého senzoru pro stavební inženýrství získat maximum, vyžaduje pečlivou instalaci.

Povrchová montáž: Nutná je řádná příprava povrchu. Plochu obrouste a důkladně odmastěte. Ujistěte se, že je měřidlo správně orientováno s hlavní osou napětí a nainstalujte fyzické kryty, které ochrání snímač před stavebním provozem.

Vložení: Bezpečně umístěte měřidlo do výztužné klece a dodržujte přísné požadavky na betonový kryt. Signální kabely veďte opatrně, aby se během lití betonu nezauzlovaly nebo netrhaly. Než beton ztuhne, vždy proveďte základní nulovou hodnotu.

Povrchově svařeno: Přísně dodržujte požadavky na kvalitu svaru. Nechte kov, aby po svaření uvolnil napětí a dokončete fázi ochlazování před stanovením počáteční základní hodnoty.

Univerzální tipy: Vždy zaznamenejte základní hodnoty ihned po instalaci. Využijte vestavěný termistor pro kompenzaci teploty. Nakonec vytvořte jasný protokol pro označování kabelů pro pole s více senzory, abyste zabránili zmatkům na terminálu záznamníku dat.

Jak určit a získat zdroj vašeho měřidla

Až budete připraveni pořídit si vibrační drátěný tenzometr, zaměřte se na detaily. Vytvořte přísný kontrolní seznam specifikací, který obsahuje požadovaný rozsah měření (měřeno v mikrodeformaci nebo $\mu\varepsilon$), délku měřidla, okno provozní teploty, požadovaný typ výstupu (analogový vs. digitální RS-485), délku kabelu a hodnocení IP.

Když mluvíte s dodavateli, pokládejte správné otázky. Vyžádejte si vzorové kalibrační certifikáty. Pokud instalujete velká pole s více senzory, zeptejte se na imunitu cross-ta3245lk. Ověřte, že jejich senzory jsou nativně kompatibilní s vaší preferovanou značkou dataloggeru, a potvrďte dodací lhůty pro velká komerční množství.

Pro projekty vyžadující vysoce přesné monitorování povrchu nabízí řada JMZX-212 vynikající rovnováhu odolnosti a digitální integrace, splňující přísné mezinárodní standardy infrastruktury.

Závěr

Vibrační drátěný tenzometr si své místo v dlouhodobém sledování konstrukce vydobyl ne okázalou novinkou, ale osvědčenou spolehlivostí. Měří změnu prostřednictvím robustních frekvenčních signálů, nabízí výjimečnou stabilitu, silnou odolnost proti rušení a bezproblémový přenos dat přes masivní staveniště. I když nejsou určeny pro dynamické, vysokorychlostní nárazové zkoušky, jejich kvazistatický výkon je bezkonkurenční. Je to kvalita, na které nejvíce záleží, když se očekává, že tyto senzory bezpečně přežijí stavební čety, které je instalovaly.

Jste připraveni vybavit svůj další projekt? Zveme vás k předložení specifikací vašeho projektu našemu technickému týmu, který vám poskytne personalizovanou podporu při výběru senzoru. Kontaktujte nás ještě dnes pro cenovou nabídku nebo pro stažení komplexních produktových listů.

Nejčastější dotazy

1. Jak přesný je vibrační drátěný tenzometr?

Při správné instalaci a teplotní kompenzaci pomocí vestavěného termistoru nabízí vysoce kvalitní tenzometr VW přesnost $\pm0,1\%$ až $\pm0,5\%$ svého plného rozsahu, díky čemuž je vysoce spolehlivý pro monitorování stavu konstrukce.

2. Mohou měřidla VW fungovat v ponořených podmínkách?

Ano. Zapuštěné a povrchově namontované měřiče VW jsou běžně utěsněny s vysokým stupněm krytí IP (často IP68). To jim umožňuje pracovat trvale, zatímco jsou ponořeny ve vodě, což je nezbytné pro projekty přehrad a hlubinných základů.

3. Jaká je typická životnost zabudovaného tenzometru?

Protože je vnitřní ocelový drát hermeticky uzavřený a chráněný před vnější oxidací, může zabudovaný tenzometr VW snadno přesně fungovat po dobu 25 až 50 let, přičemž často vydrží po celou dobu projektované životnosti hostitelské struktury.

4. Potřebuji ke čtení dat speciální vybavení?

Ano. Vzhledem k tomu, že měřidla VW vydávají frekvenční signál spíše než jednoduché napětí, musíte použít vyhrazenou čtecí jednotku s vibračním drátem nebo datalogger specificky nakonfigurovaný s modulem rozhraní s vibračním drátem.

5. Lze opravit poškozený kabel na zabudovaném měřidle?

Pokud je kabel přerušen mimo betonovou konstrukci, lze jej spojit pomocí vhodných vodotěsných spojovacích krabic. Pokud se však kabel přeruší hluboko uvnitř betonové směsi v blízkosti tělesa snímače, měřidlo se trvale ztratí. To zdůrazňuje potřebu pečlivého vedení kabelů během výstavby.
